Hyperworks+Lsdyna联合分析:白车身自由模态深度剖析

模态分析是计算或试验分析固有频率、阻尼比和模态振型这些模态参数的过程。

模态阵型是体现结构在某一特定频率下的振动形状,而这种特定阵型所对应的就是模态频率

白车自由模态分析,即模型不加任何形式的约束下的模态分析。白车身自由模态分析的分析对象就是白车身,又简称为BIW, 指焊接车身的本体部分,包括通过螺栓连接的碰撞吸能结构,不包括通过螺栓连接或粘接在车身本体上的玻璃、车门、发动机罩板、天窗、行李箱盖以及翼子板、仪表板支撑横梁等。

分析的频率范围通常设定为1-100Hz;下限设为1Hz,其目的是避免计算前6阶的刚体模态。本案例主要介绍如何使用Hyperworks+lsdyna进行白车身自由模态分析,考虑到节约计算时间,仅提取前10阶模态。



前处理:Hyperworks/lsdyna     后处理:Hyperview

白车身一阶扭转及一阶弯曲模态识别(见收费内容):

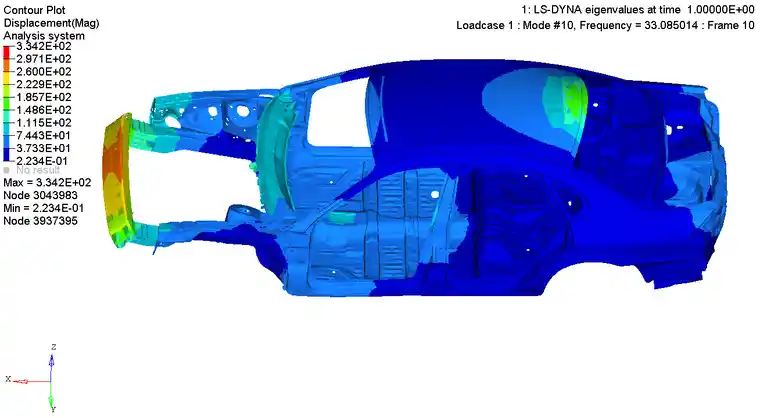

基于Hyperworks+lsdyna白车身自由模态分析的图1                                                                 整体一阶扭转阵型图


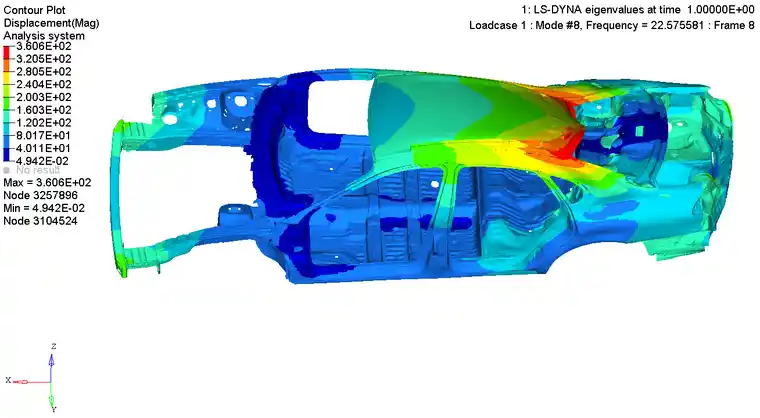

基于Hyperworks+lsdyna白车身自由模态分析的图2                                                               整体一阶弯曲阵型图
