Hyperworks+Lsdyna静力学分析典型案例解析

LS-DYNA是功能齐全的几何非线性(大位移、大转动和大应变)、材料非线性(140多种材料动态模型)和接触非线性(50多种)软件。它以Lagrange算法为主,兼有ALE和Euler算法;以显式求解为主,兼有隐式求解功能;以结构分析为主,兼有热分析、流体-结构耦合功能;以非线性动力分析为主,兼有静力分析功能(如动力分析前的预应力计算和薄板冲压成型后的回弹计算);是通用的结构分析非线性有限元程序。

本案例是为了讲述在lsdyna中如何进行静力学分析,同时也对比了在optistruct施加同样的工况进行静力学分析,并对比两种求解器下结果的差异。

lsdyna求解器:

基于hyperworks+lsdyna静力学分析典型案例的图1

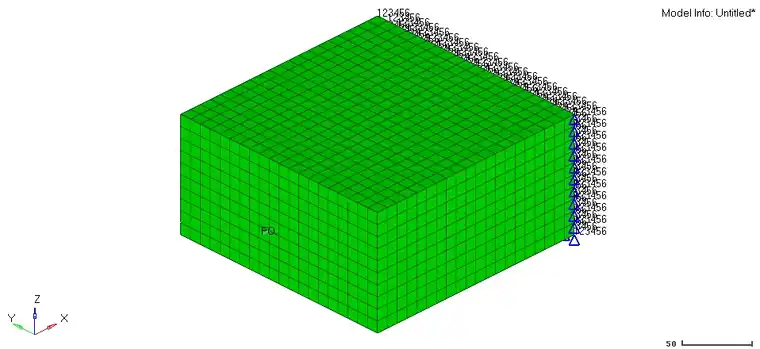

                                                                      原始模型

基于hyperworks+lsdyna静力学分析典型案例的图2

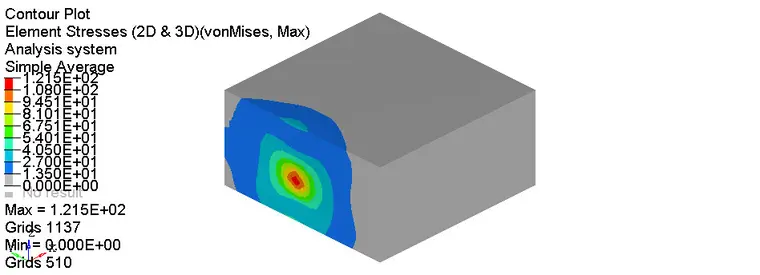

                                                                       应力云图

基于hyperworks+lsdyna静力学分析典型案例的图3

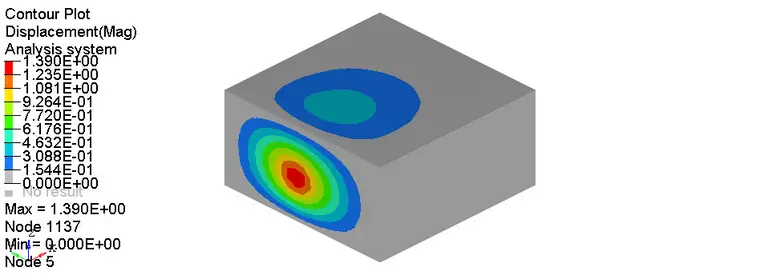

                                                                        位移云图

optistruct求解器:

基于hyperworks+lsdyna静力学分析典型案例的图4

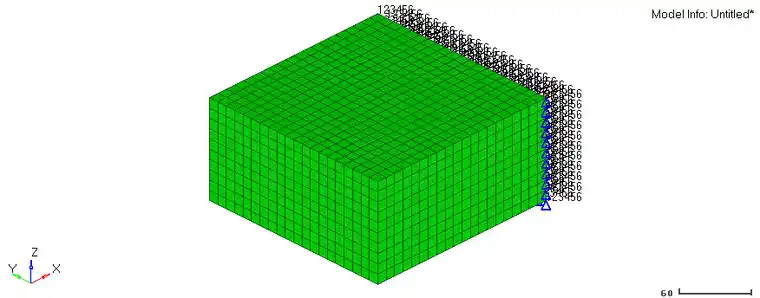

                                                                       初始模型

基于hyperworks+lsdyna静力学分析典型案例的图5

                                                                     应力云图基于hyperworks+lsdyna静力学分析典型案例的图6

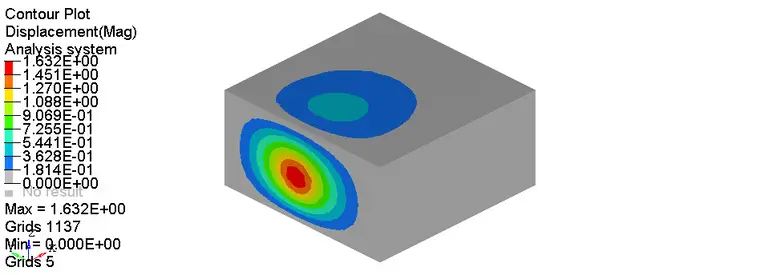

                                                                   位移云图

两种求解器结果位移变形差别不大,单应力结果差异较大,总体来说应力与变形的分布差别不大。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
