Hypermesh中NASTRAN模板下接触导入ADINA的方法介绍
以下图所示的情况为例,具体说明如下:以蓝色部分为目标,以粉色部分为接触,对两者中间交界面进行接触定义。
1.首先应对蓝色和粉色两部分在NASTRAN模板下进行Property的定义,确保这两部分能进入ADINA。
2.点击Analysis模板下的interfaces按钮,进入界面如下图所示:
首先是Create(创建),键入名称、类型和颜色(名称暂称为111,类型选择BSURFS,BSURFS用于三维接触的接触面和目标面的定义),颜色的选取暂定为该接触面或目标面依从于谁就是哪种颜色。
点击Create! 此时在左侧结构树中会产生一个叫做111的GROUP!

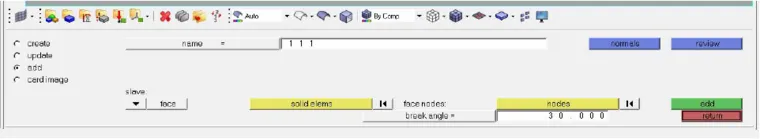

3.创建之后进入add界面,如下图所示:

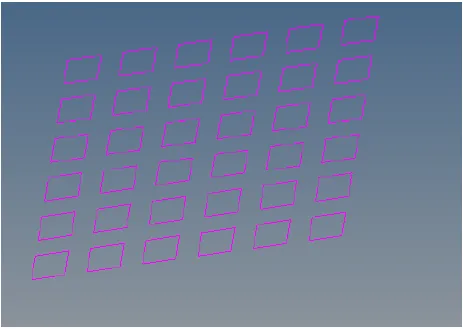

这里面必须定义的内容有name、slave中的solid mesh以及face node中的node选项。具体原则如下:name:名称还是刚刚创建的那个;solid elems是指接触面或目标面所处的单元组中的所有单元;nodes指的是在接触面或目标面上的所有节点。点击add之后产生了接触单元(或目标单元),这里我假定粉色的是接触。如下图所示:

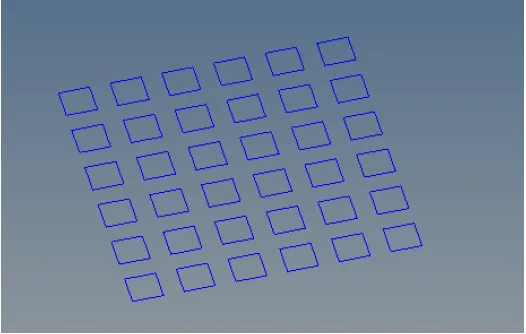

同样的道理对兰色的部分进行处理,得到了蓝色的目标面,如下图所示:
两个接触面建立完成之后还要建立接触对,接触对的定义也是在刚才的interface的界面中来进行的。具体设置如下图所示:
Name就起个333就行了,下面的type选择BCTSET,选择一种颜色(这里选的是绿色)。
点击create/ edit,进入如下界面:
其中点击SID(1),点开后对接触面进行选择;点击TID(1),点开后对目标面进行选择;勾选BCTPARM后会出现一列参数,需根据具体情况进行选择,不选也不会影响接触的导入。上面有个FRIC,在这里可以键入摩擦系数。
下面点击设置接触对的模板进行add操作,界面如下:

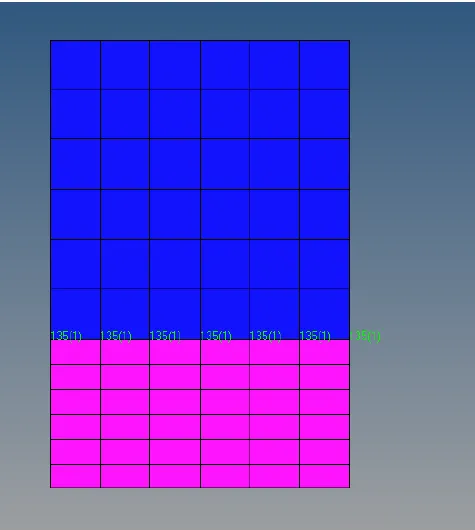

在激活nodes按钮后框选交界面上的节点之后点击add按钮,可得到如下效果:

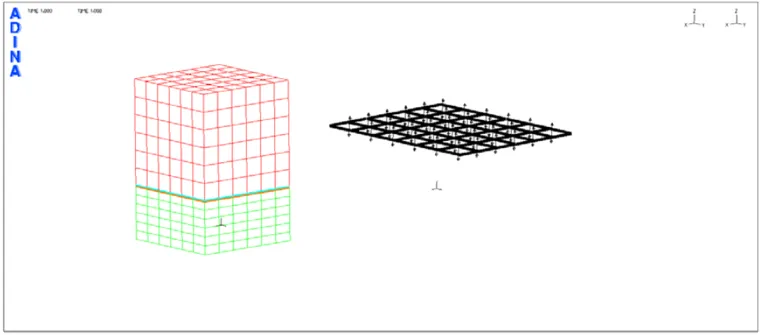

导出nas文件读入ADINA,看,接触导入了!
