CAE技术赋能连接器高频电磁分析

电连接器的接触件（插针、插孔）是电子设备信号传输的直接载体，具有把信号从电连接器的输入端传送到输出端的作用，其接触性能的可靠与否，直接影响着信号的传输。接触件的基本性能可分为三大类：机械性能、电气性能、环境性能。以下为（元王）有限元科技为某连接器产品电气性能优化，做的高频仿真分析案例。

电磁仿真分析背景

该连接器产品需要CAE仿真技术进行优化，将产品TDR从原有的89~128欧改善到90~110欧，尽量在结构约束范围内优化。

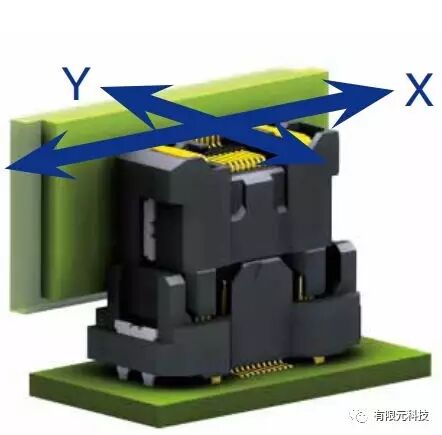

CAE仿真模型

仿真条件说明

仿真方案及结果

方案一：只修改结构（6,7,14位置受到修改约束），不改变原始材料，优化后效果不明显。TDR从89~128欧改善到93.5~120欧，但依然没达标（标准限制为90~110欧）。

方案二：修改材料和结构（6,7,14位置受到修改约束），优化后效果明显。TDR从89~128欧改善到95~110欧，已经达标（标准限制为90~110欧）。

方案三：修改材料和结构（结构不受6,7,14位置约束），优化后效果明显。TDR从89~128欧改善到94~109欧，已经达标（标准限制为90~110欧）；

结果汇总：

方案一：只修改结构（结构受表格约束），不改变原始材料，优化后效果不明显。TDR从89~128欧改善到93.5~120欧，但依然没达标（标准限制为90~110欧）；

方案二：修改材料和结构（结构受表格约束），优化后效果明显。TDR从89~128欧改善到95~110欧，已经达标（标准限制为90~110欧）。但材料价格较贵；

方案三：修改材料和结构（结构不受表格约束），优化后效果明显。TDR从89~128欧改善到94~109欧，已经达标（标准限制为90~110欧）；

1.在0~5GHZ内，差分插入损耗PASS。

2.在0~5GHZ内，差分回波损耗PASS。

3.在0~5GHZ内，同一行的近端、远端串扰PASS。

4.在0~5GHZ内，同一列的近端、远端串扰PASS。

5.在0~5GHZ内，交叉行列的近端、远端串扰PASS。

6.TDR 已控制在90~110欧内，通过标准。

通过（元王）有限元科技的分析结果，我们建议采用方案三，方案三工作频率可达5G以上。该连接器产品质量通过我们的优化方案得以提高，在市场上得到良好的口碑。
