FEKO天线端口隔离度/耦合度仿真实战

针对上一个帖子中，有回复提到想了解FEKO计算天线隔离度的方法，该贴特针对该类问题的求解给出详细设置过程。

STEP1

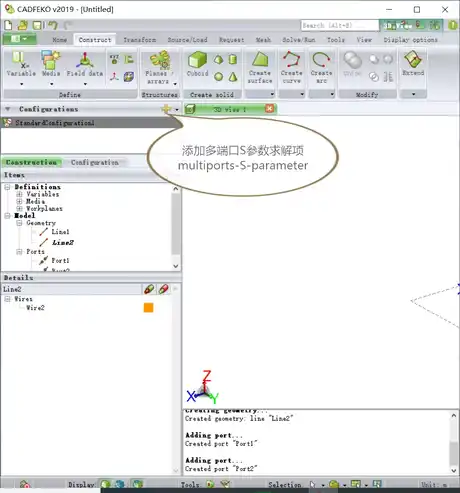

如图所示，在configuration一栏添加一个multiports-S-parameter求解项，需要说明的是：standardconfiduration为通常求解天线方向图以及各种散射等绝大部分问题的求解项，而multiports-S-parameter则专门是求解段端口S参数的求解项。

STEP2

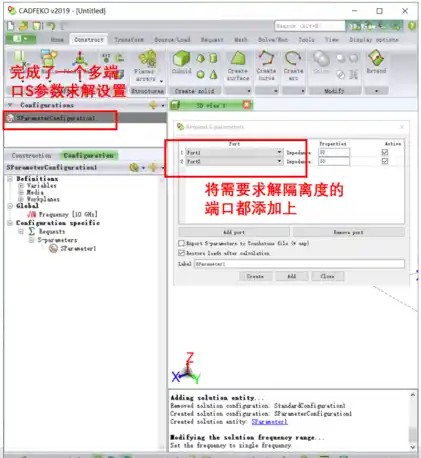

如图所示，在求解设置request中将想要求解隔离的相关端口全部添加到S-Parameter中，注意：1）S-Parameter求解工作量和时间与添加的端口数目成正比，且两两端口之间的S参数是互易的，因此对于不需要要激励的端口，关闭active即可，这样可以大大节约计算时间。2）求解S-parameter时，ports无需添加激励source。

STEP3

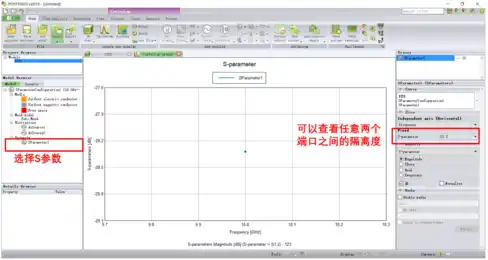

结果查看，在求解结果request中选择S参数，在右边栏中选择想要查看两个端口的S参数，即为相应端口间的隔离度。
