GOATFT液晶面板电平转换新选择:iML7272A解析

工采电子代理的iML7272A是一个高压电平移位器。该设备适用于GOA TFT-LCD面板的应用。液平移位器被设计用于产生一个高压信号,以驱动TFT-LCD面板。提供16个输出,在LVGL/VGL和VGH之间切换,以充电和放电高达5nF的电容负载。

应用在GOATFT-液晶面板中的电平转换-iML7272A的图1

iML7272A提供了16通道电位转换器,设计来驱动GOA面板。该设备将由定时控制器(TCON)产生的逻辑电平信号转换为GOA面板所要求的高电平信号。

当VDD超过UVLO时,压缩GOA逻辑的内部信号ENA将会很高。水平移位器CLK1~CLK10和DIS_LVGL的输出应该遵循LVGL水平,因为VDD超过了UVLO。由于VDD超过UVLO,水平移位器STV的输出应遵循LVGL级输出。电平转换器LC1和LC2的输出应遵循LC_IN瞬态一个VGH和另一个LVGL,因为VDD超过UVLO。在ENA高之后,CLK1到CLK10直到接收到第一个STV_IN上升边才输出。在ENA高后,LC1和LC2将遵循LC真值表的瞬态。

一旦VDD低于UVLO阈值以下,iML7272A将有以下操作。根据Reg04h(包括STV、DIS_LVGL、LC1到2、CLK1到CLK10),将所有电平转换器输出作为高电平或低电平。



iML7272A包含过温保护(OTP)、过流保护(OCP)。下表显示了每种保护措施的主要行为。


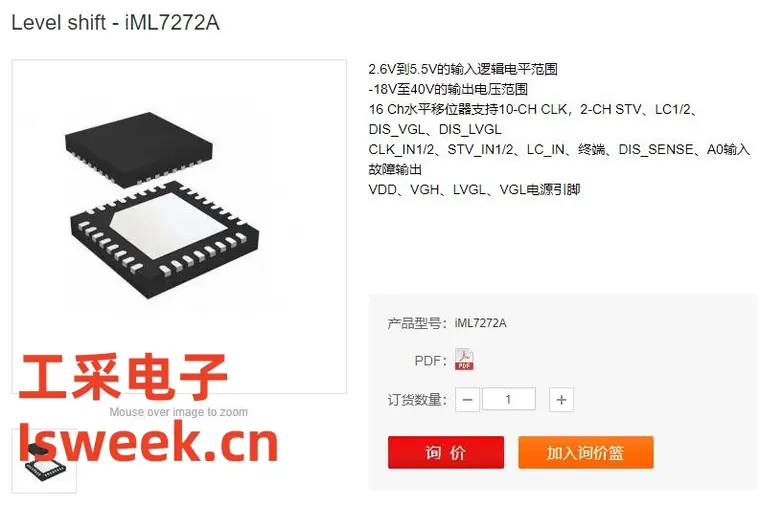

Level shift - iML1942的特性:

2.6V到5.5V的输入逻辑电平范围

-18V至40V的输出电压范围

16 Ch水平移位器支持10-CH CLK,2-CH STV、LC1/2、DIS_VGL、DIS_LVGL

CLK_IN1/2、STV_IN1/2、LC_IN、终端、DIS_SENSE、A0输入



故障输出

VDD、VGH、LVGL、VGL电源引脚

保护功能:UVLO、OTP、OCP

支持2英寸多输出

I2C接口,从属地址50h/52h

断电放电选项



2线模式

符合RoHS标准和无卤素标准

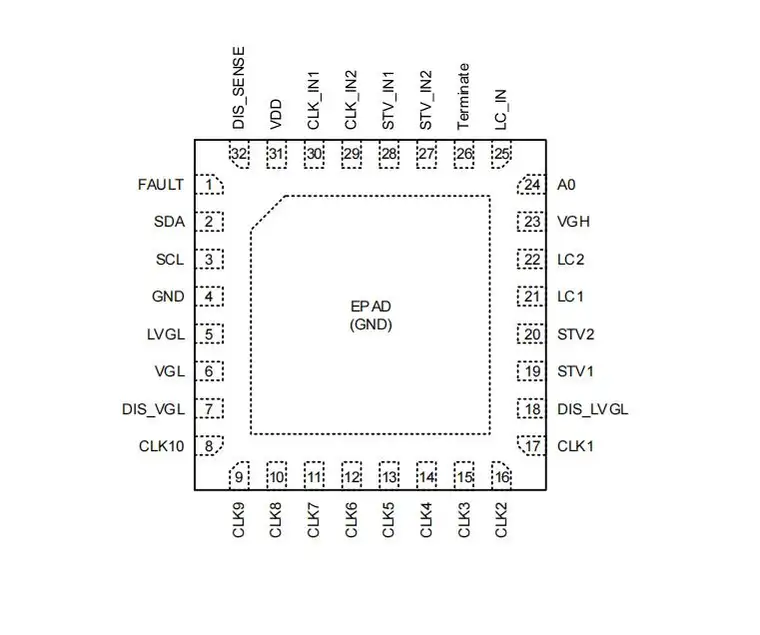

封装引脚配置:

应用在GOATFT-液晶面板中的电平转换-iML7272A的图2
