泵叶片翼型厚度参数到几何的转换技巧

叶片翼型主要表示的是叶片的厚度变化规律。

在泵的设计过程中，叶片的翼型一直是各个公司甚至是其中某些工程师自己掌握的机密，好的翼型直接影响着泵的工作情况。

而在CAESES软件中，如何将自己的翼型参数转化成实际几何就成了一个比较麻烦的问题，下面以791翼型为例，详述将翼型厚度参数转化成几何的方法。

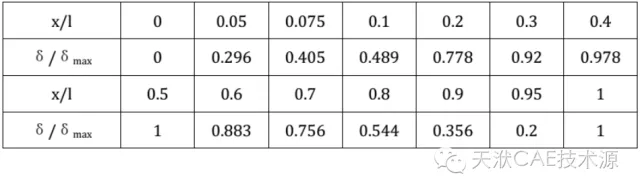

首先列出791翼型的厚度变化规律：

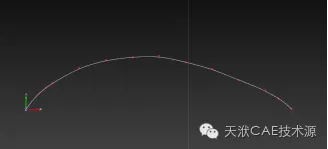

表格对应的791翼型厚度分布线c1如图，横坐标为弦长比（范围0-1），纵坐标为厚度比（范围0-1，图中为了便于观看的最大厚度比缩小到了0.2）。

加厚方式以圆弧型线为工作面向背后加厚（圆弧半径方向）。

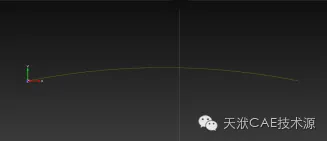

首先按照几何参数圆弧半径R、弦长l画出实际的圆弧型线c2；

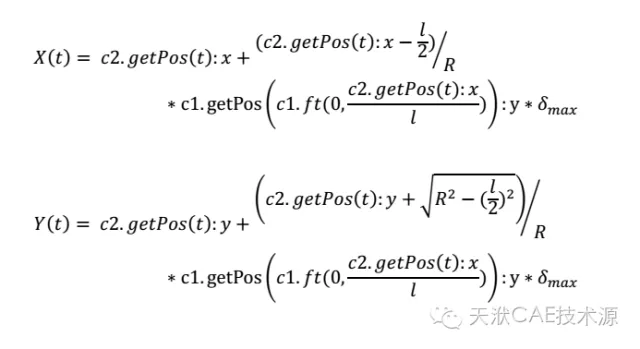

此时创建一条Generic Curve，3个方向的坐标分别为：

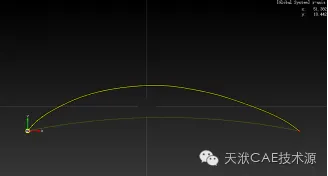

就可以在压力面型线的基础上得到吸力面的线条c3。

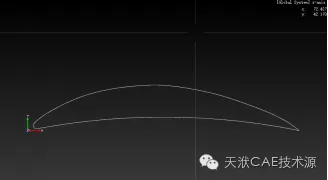

然后再通过Circular Fillet between 2D Curves功能按照半径r对叶片前缘进行倒圆角，就得到了最终的按照791翼型分布的叶片的二维截面线。

对于其他翼型或者是型线双向加厚的分布方式，都可以通过类似的方法得到。
