AIPump：泵参数化设计与三维建模的专业平台

AIPump结合了南京天洑软件有限公司、清华大学水力机械研究所先进的泵设计算法和工程实践经验。此外，支持具有设计经验的用户对设计参数进行灵活的二次修改。

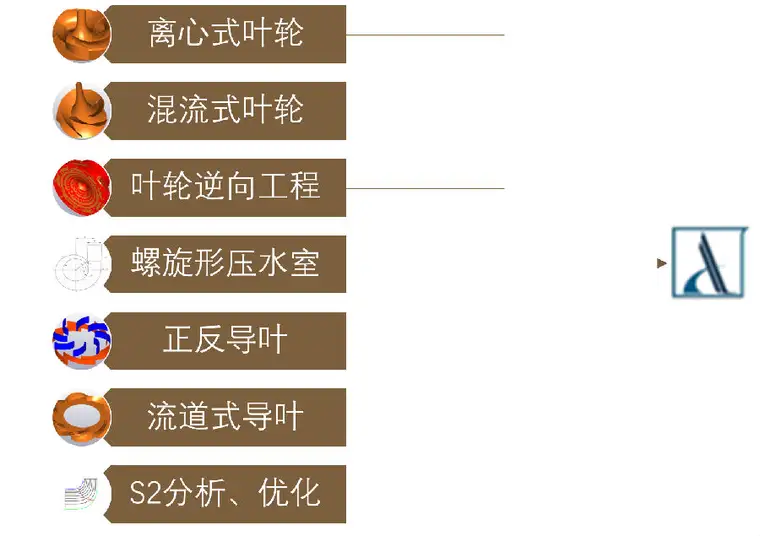

AIPump的最新版本集成了多项功能：

叶轮设计

AIPump目前支持离心式和混流式叶轮的设计、建模工程。只需给定流量、扬程、转速等设计参数，AIPump即可调用所集成的设计公式和经验函数对叶轮的子午面流道和叶片进行计算设计。设计结果数据同步生成并可以一键完成三维模型的建立。

子午面流道的设计参数，如轮毂直径、出口直径等，支持根据实际工程和设计经验进行修改，可以很好地兼顾安装要求、尺寸标准化等需求。

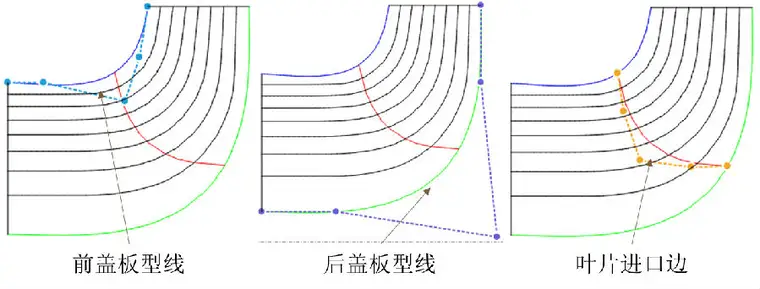

前盖板、后盖板、叶片进口边型线可以采用拖拽控制点的方式进行修改，灵活方便。

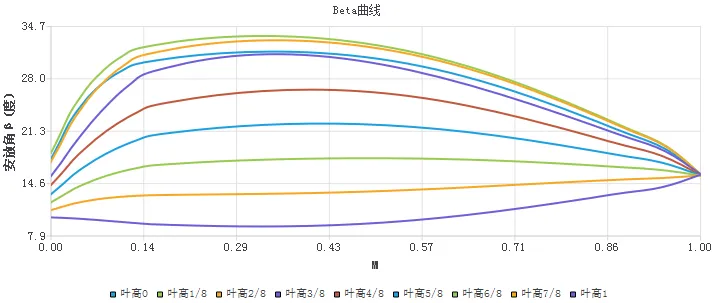

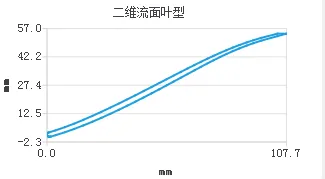

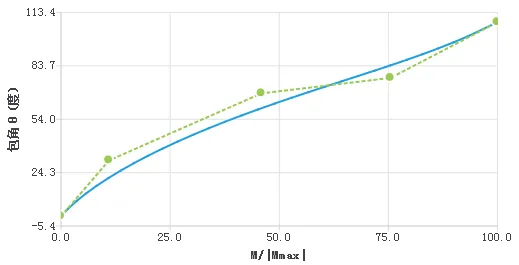

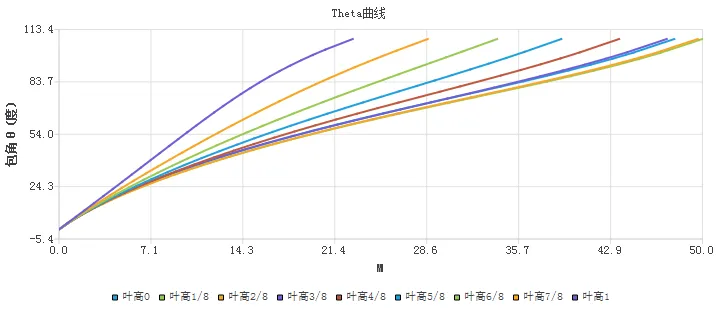

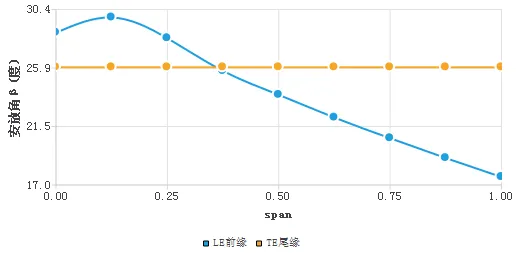

AIPump同样支持对叶片特征参数进行二次修改，能够很好地融合工程师所积累的实际设计经验，加速设计。

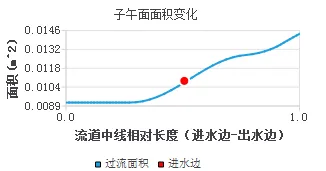

初步设计完成后，可以通过多个量化参数检查叶轮设计的合理性。

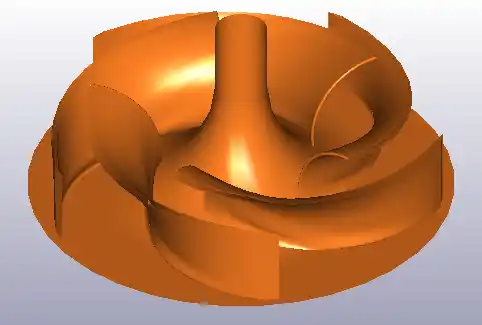

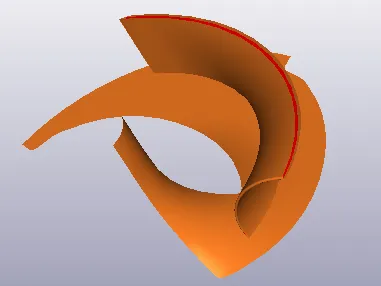

AIPump可快速生成所设计的三维模型。此外，AIPump还提供了多种视图工具，来多角度的观察叶轮整体或单/双流道。

叶轮逆向工程

工程实践中，除了设计全新的水泵，工程师们还经常在现有模型的基础上进行修改，以达到设计参数的要求。事实上，有相当数量的水泵是通过这样的“经验修改”设计出来的。

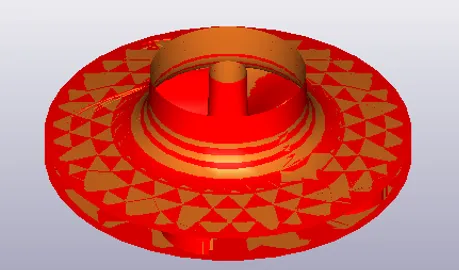

基于这样的应用背景，南京天洑在AIPump中开发了一个全新模块，实现了对已有叶轮的逆向功能。不论是curve文件形式定义的流道，还是step格式的三维模型，AIPump均提供了导入接口。

叶轮逆向模块的功能不仅仅是对已有叶轮的几何导入，更重要的是将已有叶轮转变为量化参数控制的几何模型。这样的好处一是能够对已有叶轮建立参数化数据库，二是能够对后续的模型修改提供极大的便利。

S2分析和优化

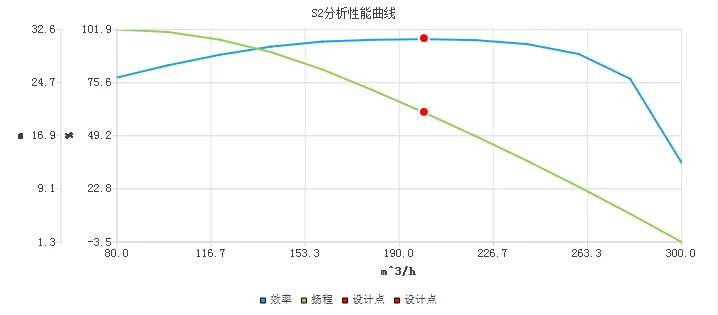

在工程实践中，快速地获取设计方案的性能指标，有助于设计人员及时的调整设计方案，从而为后续的三维CFD计算和模型试验规避不必要的风险，缩短初步设计至成品生产的产品周期。因此，AIPump基于S2流面分析和流体损失模型，开发了水力特性快速分析功能。

结合优秀的人工智能寻优算法——遗传算法，AIPump开发了叶轮优化功能。以提升效率为目标进行寻优计算，智能实现叶轮的优化设计。

螺旋形压水室

压水室的作用是收集从叶轮中流出的液体，并输送至排出口或下一级叶轮。同时降低液体速度，使动压能转换为静压能。

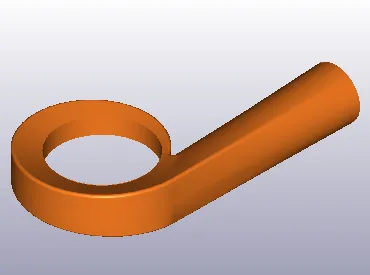

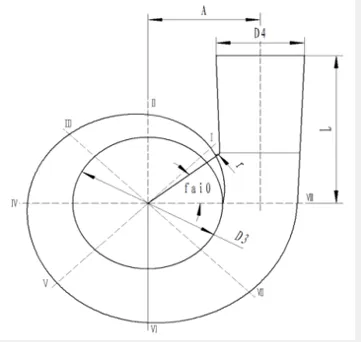

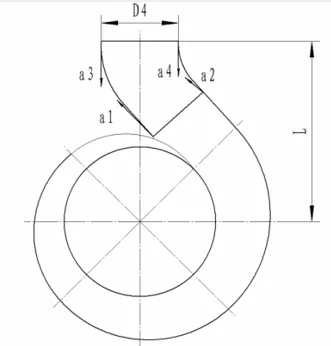

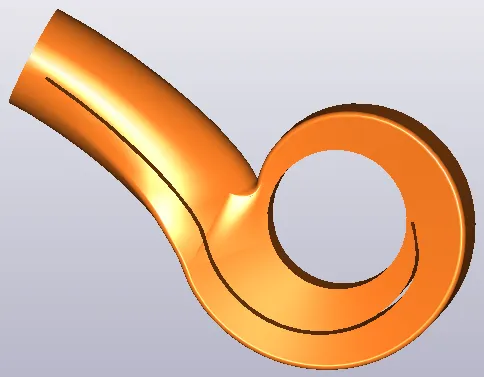

螺旋形压水室是单级离心泵中应用广泛的压水室形式。AIPump支持单/双蜗壳、切/径向出流方向等条件下螺旋形压水室的参数化设计和建模功能。

导叶设计

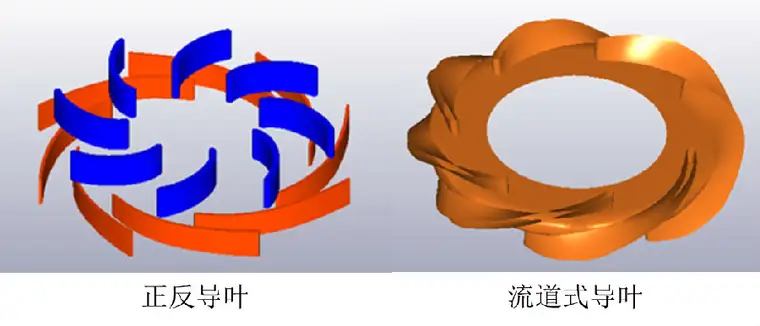

导叶主要应用在多级泵中，AIPump支持两种类型导叶的建模功能，分别为正反导叶和流道式导叶。

数据接口支持

AIPump支持curves文件、step模型的导入逆向操作。输出格式支持step、iges、curves等格式。能够输出CFX脚本，让用户快速进行CFD分析。此外，AIPump可以与CAESES软件耦合，自动生成全参数化模型，方便进一步的调整。
