在ANSYS软件中使用流固耦合计算是很方便的。
在ANSYS中,进行流体计算的软件主要是FLUENT与CFX,而参与固体力学计算的模块主要是APDL(俗称的经典模块)与Mechanical。这四款软件的中流体计算模块与固体计算模块的相互组合,即可构成流固耦合计算方案。由于本人对于APDL的耦合计算应用较少,因此本次不打算讨论APDL在流固耦合上的应用。
前面提到,流固耦合计算可分为单向耦合与双向耦合,利用CFX或FLUENT与Mechanical的联合仿真,可以实现单向耦合和双向耦合。(需要注意的是:14.0之后的版本中才允许FLUENT通过System Coupling模块与Mechanical实现双向耦合计算,在之前的版本中FLUENT只能做单向耦合)。
1、单向耦合
单向耦合指的是只有一方求解器向另一方发送数据信息,另一方并不反回数据。
分为两种情况:
1)流体求解器向固体求解器发送压力及温度数据。这是最常见的单向耦合计算。通常用在固体热应力计算,或计算流体载荷在固体上产生的应力。一般来说这种计算都是基于固体小变形假设,也就是说固体的形变对流场产生的影响可以忽略。
2)固体变形对流场的影响。这种情况在实际计算过程中很少应用到,因为流体计算中的动网格功能完全可以满足要求。
2、双向耦合
双向耦合应用于流体作用于固体变形耦合强烈的领域。通常需要考虑到固体变形对流场的影响。分为两种情况:
1)扰动由流体引起。即流体流动导致固体变形,固体变形引起流场的扰动。如涡激振动就是一种典型情况。
2)扰动由固体引起。固体变形引起流体流场扰动,之后流体流场反作用与固体变形,研究其相互作用。
这两种情况在实际应用中都会经常遇到。
OK,下面谈一下如何在ANSYS中解决这几类耦合问题。
case1:单向耦合1
一共包括四种组合方式,分别为FLUENT、CFX与稳态静力计算、瞬态静力计算的组合。

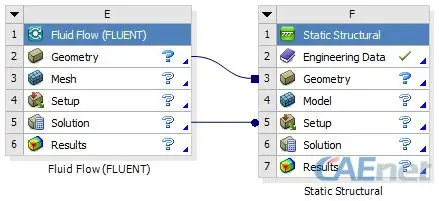

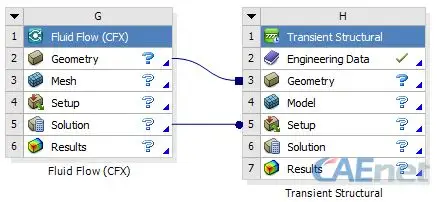

图1 FLUENT稳态单向耦合 图2 CFX稳态单向耦合
其原理比较简单:将流体计算的压力当做静载荷实际到结构上,从而计算结构的应力应变。
case 2:单向耦合2
这种情况基本不会存在,ANSYS中取代这种情况的是双向耦合计算。
case 3:双向耦合1
双向耦合通常都是瞬态计算。扰动源为流体的计算方式如图3、图4所示。

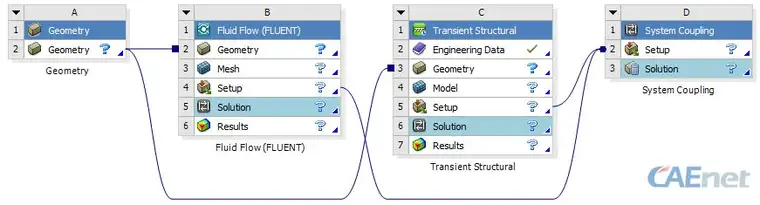

图3 FLUENT双向耦合

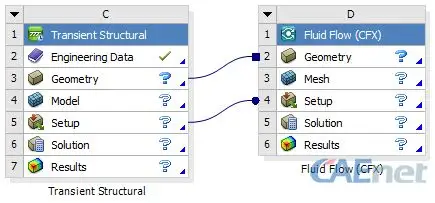

图4 CFX双向耦合case 4:双向耦合2
与case3类似,只不过此时固体计算在先,扰动源为固体。

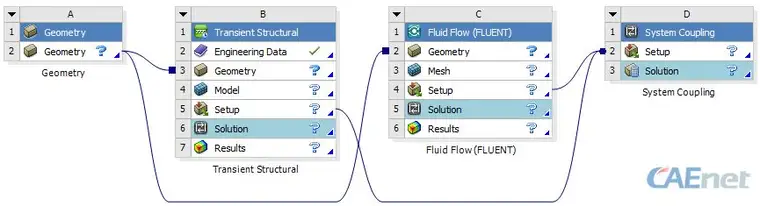

图5 FLUENT双向耦合
图6 CFX双向耦合实际上图5与图3是等价的,流体计算与固体计算的数据均通过system coupling进行中转,谁先发送数据在system coupling中定义。
