实例解析：D闸阀接通与截断过程仿真

D闸阀是一种常见的启闭阀，它利用闸板的接通或截断来控制管道内流体的流通情况。在ANSYS Fluent中，有两种方式来实现这一过程：一种是利用Fluent的动网格技术和UDF来实现这一过程；另一种方式是利用Fluent的滑移网格技术和UDF来实现。上篇文章展示了动网格+UDF的方式，本文演示ANSYS Fluent 18.0环境下采用滑移网格的处理方式，DEFINE_ZONE_MOTION()宏用来定义参考坐标系的移动以及区域网格的整体移动情况。

问题描述

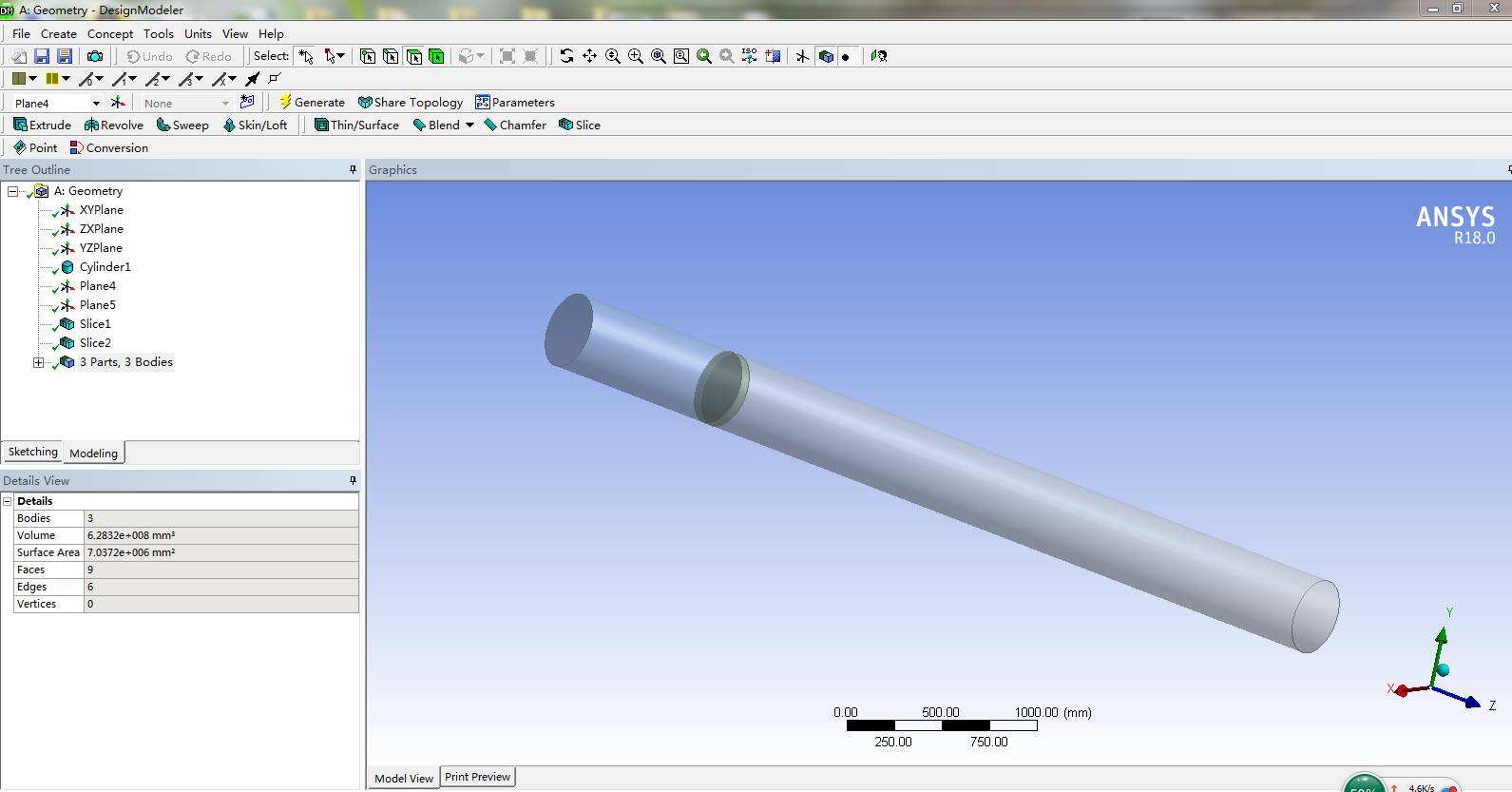

本案例的计算模型如下图所示，为D闸阀的接通和截断过程，演示阀门开启和关闭过程中管道内的流动情况。

案例采用ANSYS DesignModeler工具处理模型，采用ANSYS meshing划分网格，采用Fluent求解以及采用CFD-Post做后处理。

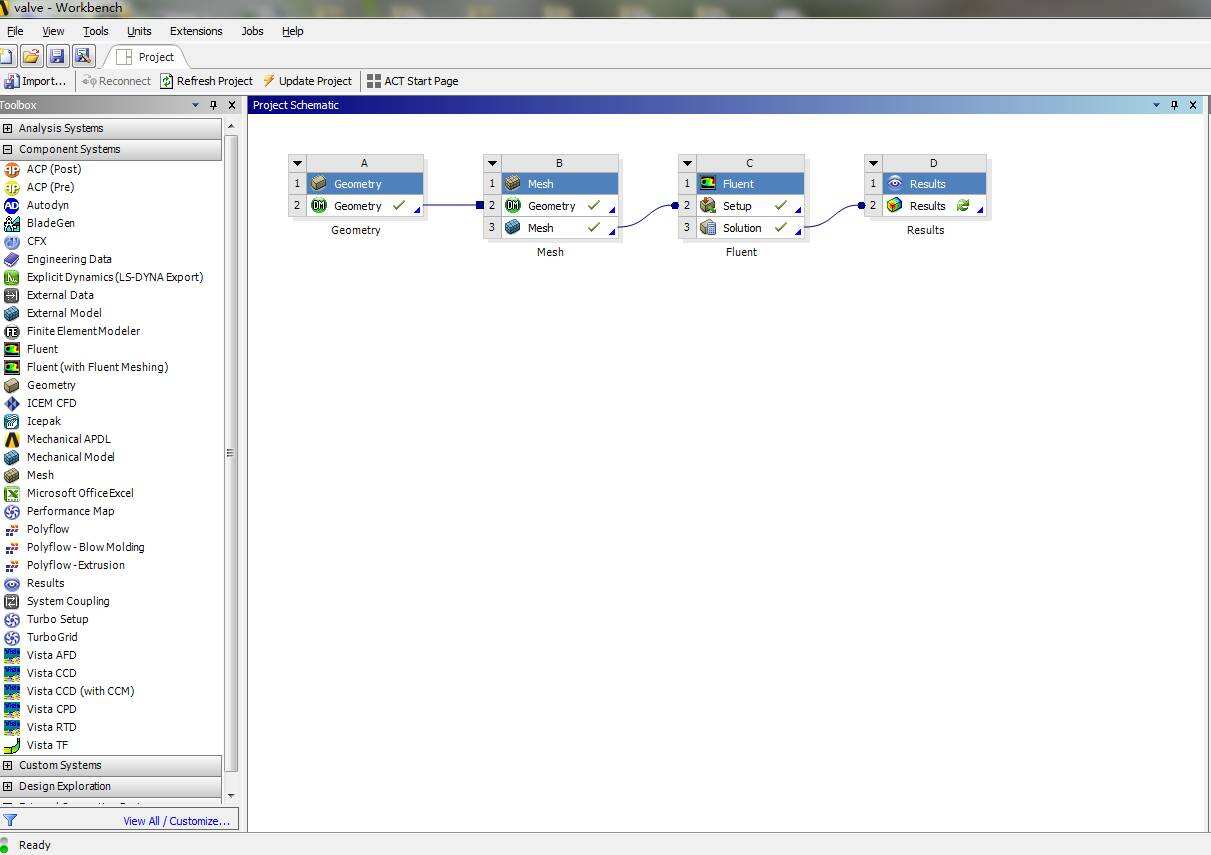

启动Workbench

打开其中的zone.wpbz文件后，可以看到其中模型处理和网格划分已经完成，可以直接进入Fluent模块。注意，在DM中已经把阀门区域和流体域切分开来。

Fluent设置

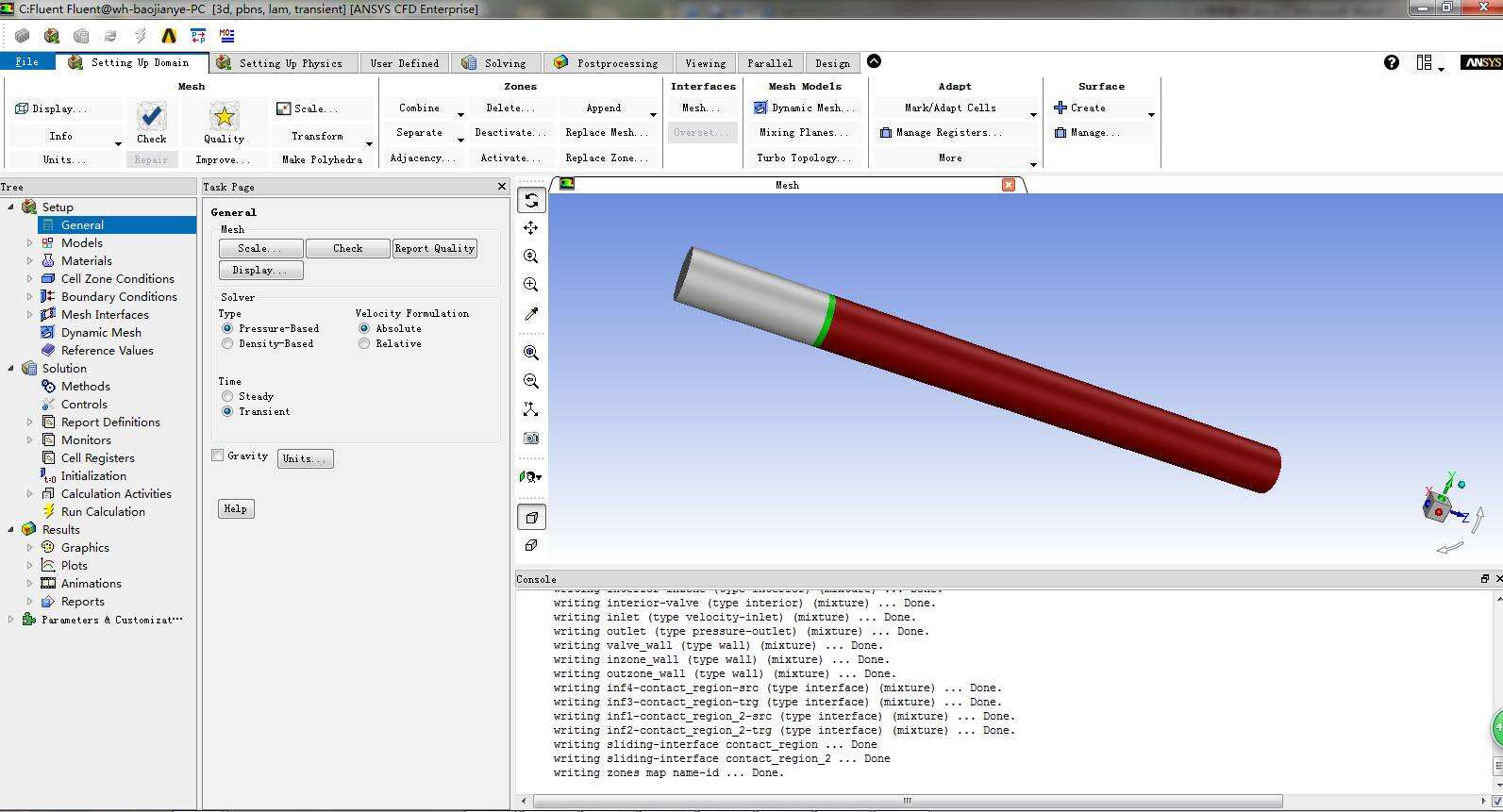

1）双击打开Fluent，选择瞬态求解器

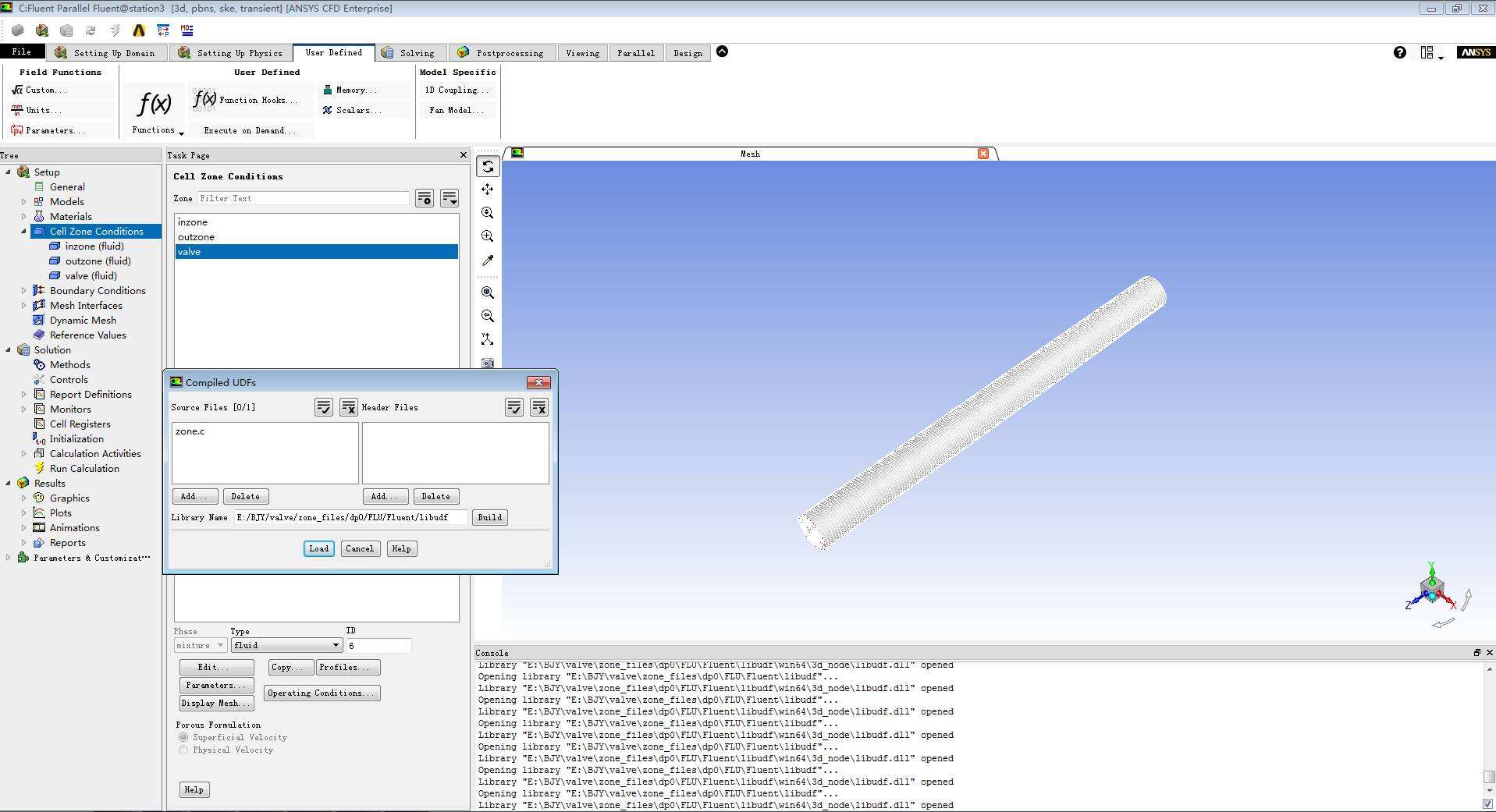

2）导入并编译UDF

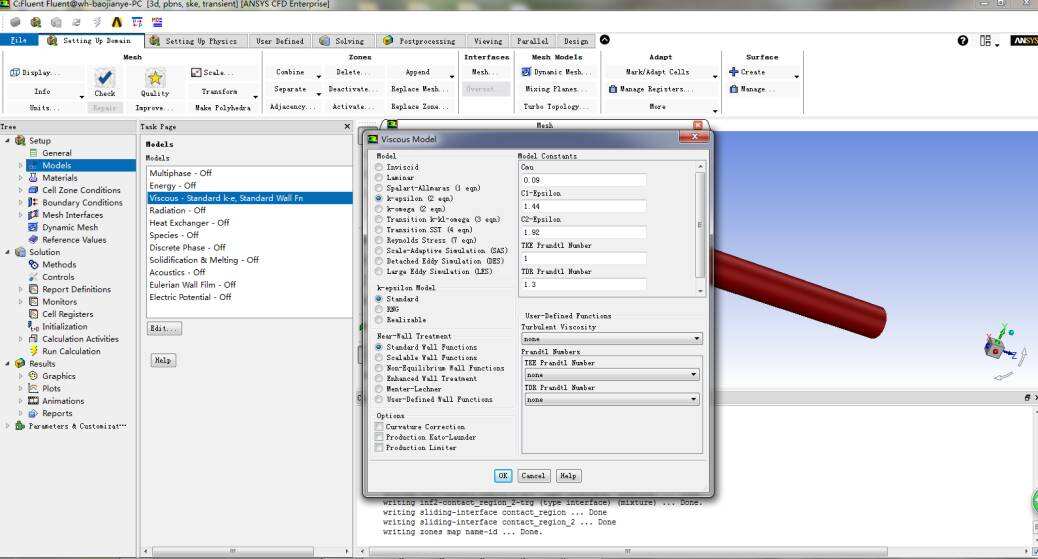

3）模型选取，选择Standard K-ε湍流方程

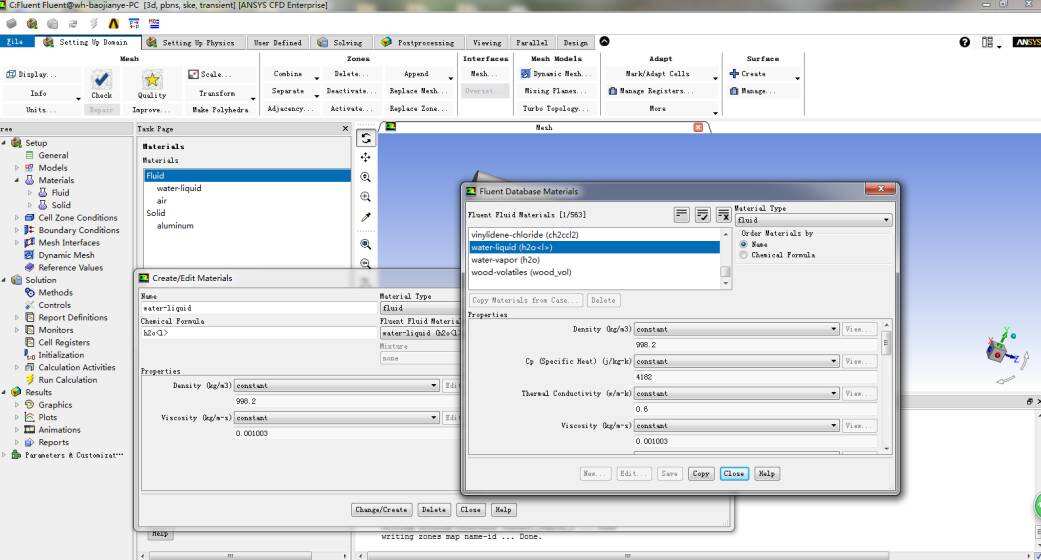

4）材料定义，从材料库中调取water-liquid

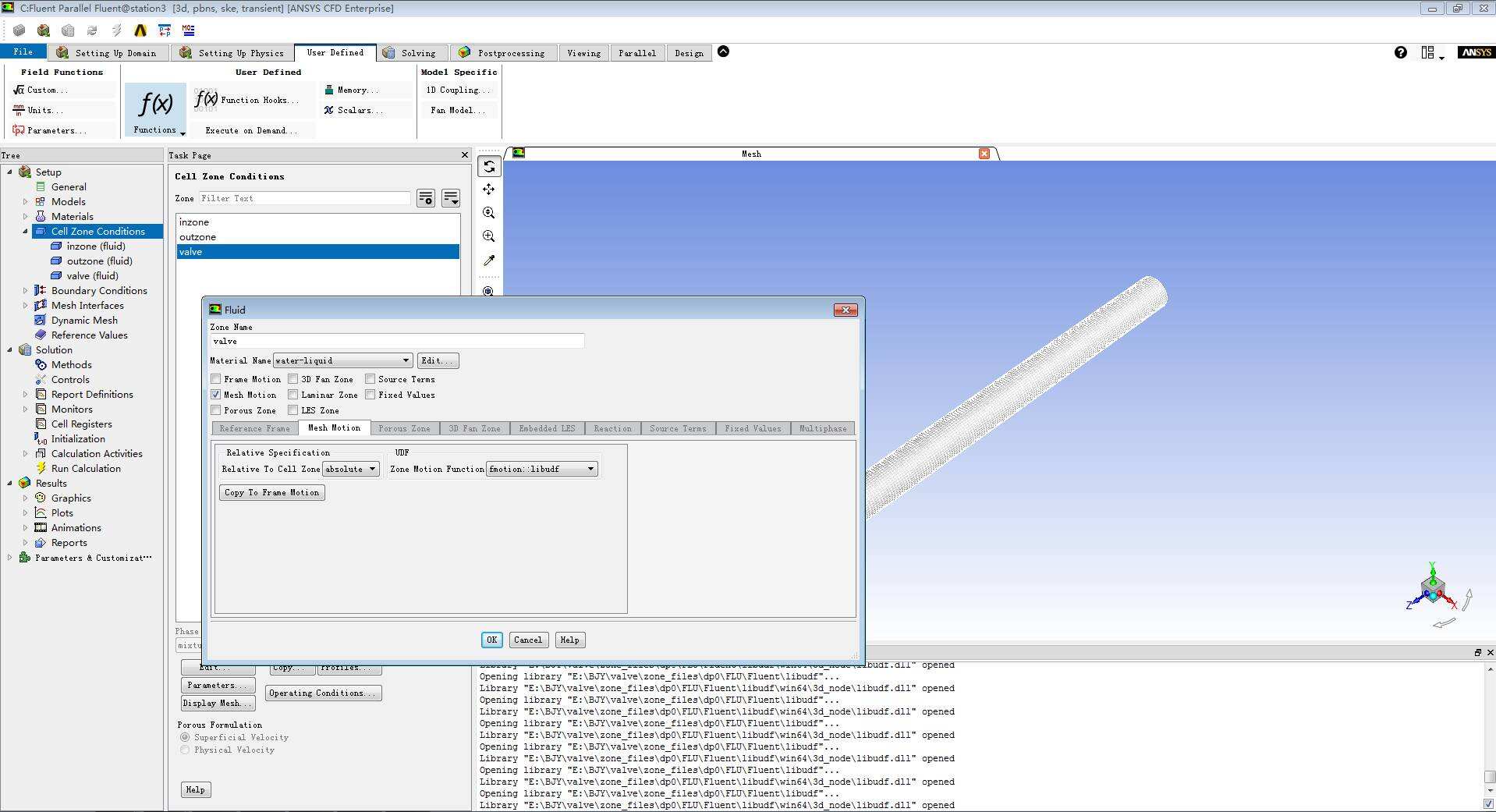

5）设定valve域的Cell Zone Conditions。Valve域中选择流体属性为水，打开Mesh Motion，加载相应valve域运动的UDF：fmotion。

6）给定相应的进出口条件：进口选择速度入口，出口采用压力出口。注意，模型导入后，软件会自动生成两组Interface面。

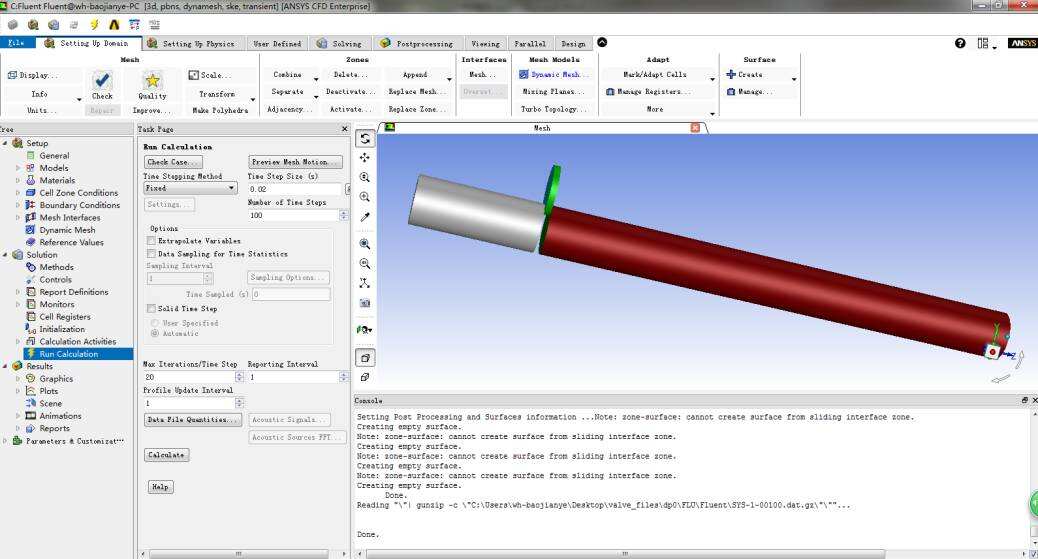

7）设定自动保存，开始求解计算

结果分析

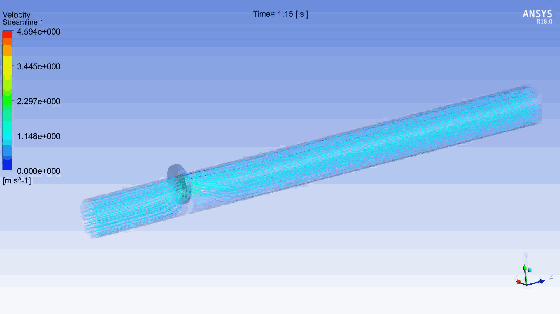

管道内流线动画如下图所示
