FLUENT在无人机流场模拟中的应用探索

1  启动FLUENT并导入网格

1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2021→Fluid Dynamics→Fluent 2021命令,启动Fluent 2021。

2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。

2  定义模型

单击命令结构树中General按钮,弹出General(总体模型设定)面板,Solver中Time选择Transient。

3  设置湍流模型

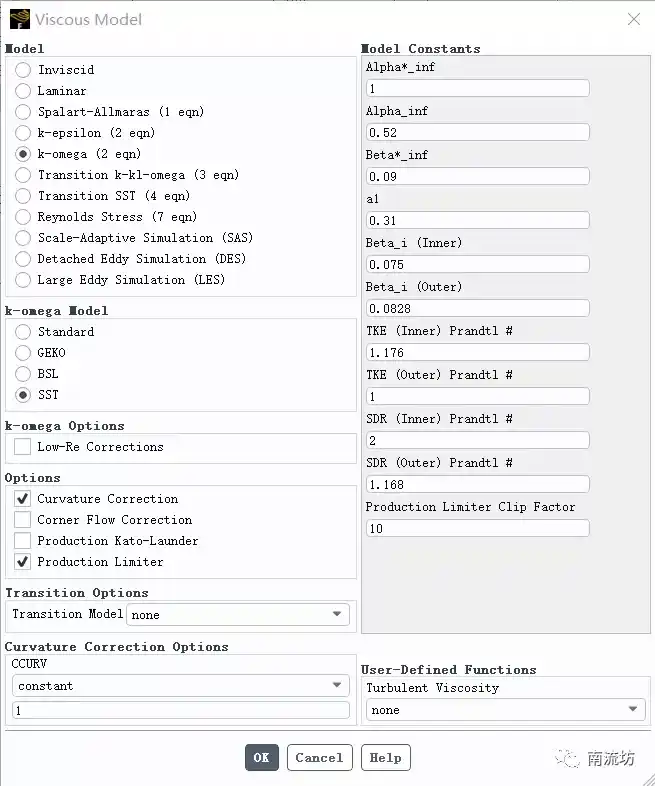

在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,勾选SST k-omega模型,勾选Curvature Correction。


4  设置边界条件

1)单击主菜单中Physics→Zones→Cell Zones 按钮启动计算域设置面板。

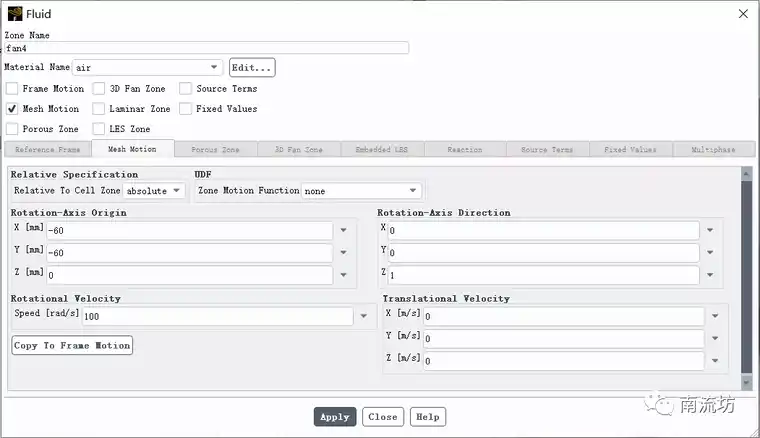

2)设置fan1的参数如下图所示。




3)同步骤(1)设置fan2,fan3,fan4的参数如下图所示。






5  初始条件

单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

  Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。



6  计算求解

单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

  在Number of Time Steps填入1000,Time Step Size填入0.01,单击Calculate开始计算。
