ANSYS APDL中齿轮绕定轴转动的实现方法

问题描述:在ANSYS中,实体单元和平板单元只有平动自由度,无旋转自由度,网上提供的方法,在柱坐标系下通过固定径向位移,在周向施加小位移,但这种方法只适合小位移的转动,无法实现大位移,本文提出采用MPC184-销轴单元和MPC-184刚性梁单元完成。本文就GUI的方式来介绍如何来创建齿轮的绕定轴旋转。

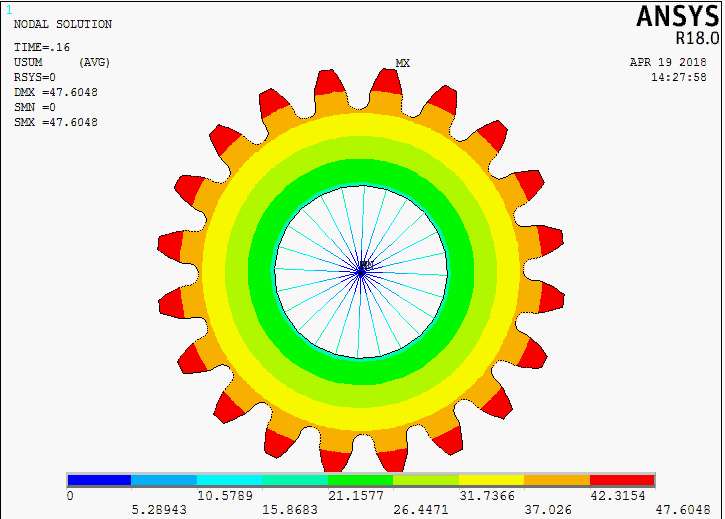

达到下图的效果



step1 定义单元类型

a plat182 单元 模拟齿轮

b mpc184-刚性梁单元

c mpc184-销轴单元 (本文绕Z轴旋转,如定义为x轴,需要定义局部坐标系,绕y轴旋转90°)

step2 定义局部坐标系默认,本文定义12号

step3 定义销轴截面以及单元坐标系


step3 创建销轴连接单元

在齿轮的中心点分配3号销轴单元

step4 创建刚性梁单元

单元属性旋旋转2号刚性梁单元,去内径的节点和圆中心点创建刚性梁单元

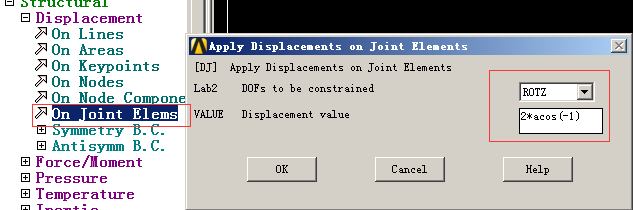

step5 施加载荷使齿轮旋转2圈

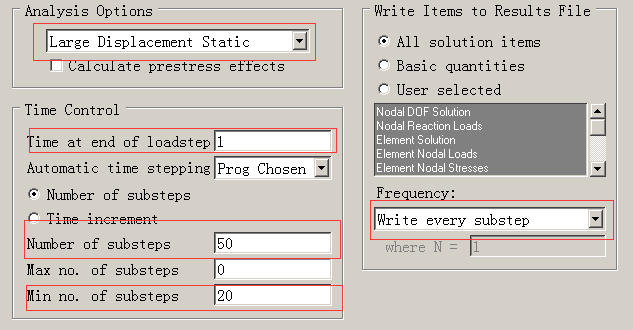

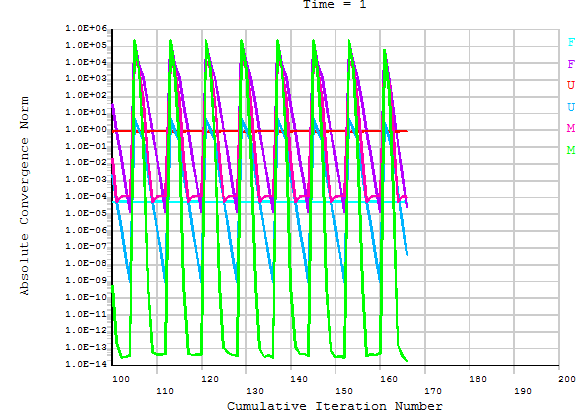

setp6 求解设置

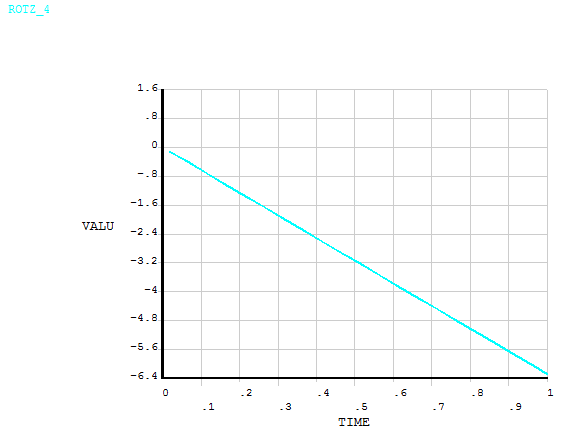

step7 时间后处理选择内径上的一个节点观察ux,uy,rotz,可以看出齿轮旋转2圈
