Ansys Fluent任务导向工作流程的深度探索与实践

深度探索Ansys Fluent基于任务的工作流程(一)的图1


Ansys Fluent应用范围涵盖飞机机翼上的气流、熔炉燃烧、鼓泡塔、石油平台、血液流量、半导体制造、无尘室设计以及污水处理厂等等。功能范围也十分广泛(包括特殊模型),可对缸内燃烧、气动噪声、涡轮机械和多相系统进行建模。

全新的Ansys Fluent让工程师能够使用基于任务的工作流程来开展计算流体动力学仿真。这样可以确保任何人都能按照正确的步骤设置CFD仿真。

在工作流程中遵循一些简洁的最佳实践,专家和新手用户都能更顺畅地使用Ansys Fluent。通过创建定制日志,为企业量身打造的高级Fluent 操作,可以扩展工作流程。

借助全新的Ansys Fluent,现在能比以往更轻松地为计算流体动力学(CFD)仿真的前处理步骤创建完全封闭的干净几何模型工作流程。用户可从单窗口Fluent界面或直接从Ansys Workbench访问该工作流程。


以相对复杂的模型⸺电机的空气冷却为例,进一步展现简化该流程的9项最佳实践:


诀窍1:用于不完全封闭的脏几何模型的容错工作流程

容错工作流程可用于在不完全封闭(“缺陷”)的脏几何周围布置一个“封装器”,即一层覆盖几何表面缺陷的网格。这对汽车外气动力仿真分析特别有帮助。

例如,有太多需要花费大量时间进行手动处理(如缝隙缝合、闭合孔等)的几何模型,可以用不完全封闭的脏几何容错工作流程进行快速处理,牺牲微小的一点仿真精确度,但可以节省大量时间。

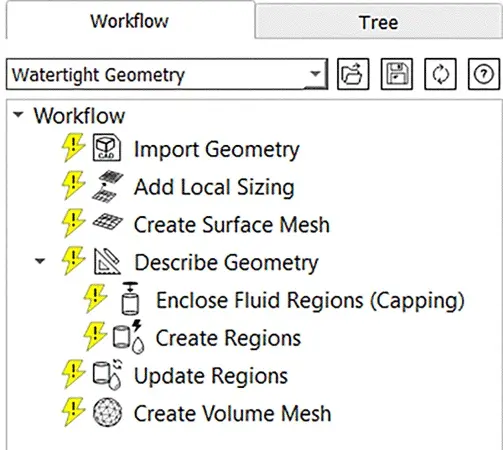

完全封闭的工作流树


诀窍2:使用SHARE TOPOLOGY创建外部流场域的边界


对于外流场仿真,如电机风冷仿真分析,可以在Ansys SpaceClaim中围绕电机创建一个立方体,并使用共享拓扑功能创建外部流场域的边界。

共享拓扑将两个固体之间的所有重叠面合并成一个面。它还能解决立方体与电机任何部分之间的交叉问题。在Fluent中,流体域提取只是面网格操作的一部分被提取出来,提取的流体域为立方体与电机之间的区域。

深度探索Ansys Fluent基于任务的工作流程(一)的图4
