Ansys经典界面异型双剪模型构建指南

Ansys经典界面一直被诟病操作复杂且难用。最近要做一个剪切的模拟,实验样品如下图所示

在Ansys经典界面建立异型双剪模型的图1

模型很简单,一块薄板挖去几块,很多建模软件都可以做到,但第一时间想用Ansys经典模型建立,于是尝试了一下,发现也很方便,记录分享一下操作过程


首先打开经典界面,添加单元样式为3D164

选择Preprocessor--Element Type--Add/Edit/Delete,弹出的对话框中选择Add,选择LS-DYNA显示计算,点击3D Solid 164,点击OK。或者点击Apply后点击Cancle (不要再点击OK,否则会添加两个)

在Ansys经典界面建立异型双剪模型的图2

第二步是添加材料模型。

点击Preprocessor下的Material Props--Material Models,这里我随便添加了弹性模型

在Ansys经典界面建立异型双剪模型的图3

接下来就是建模过程了

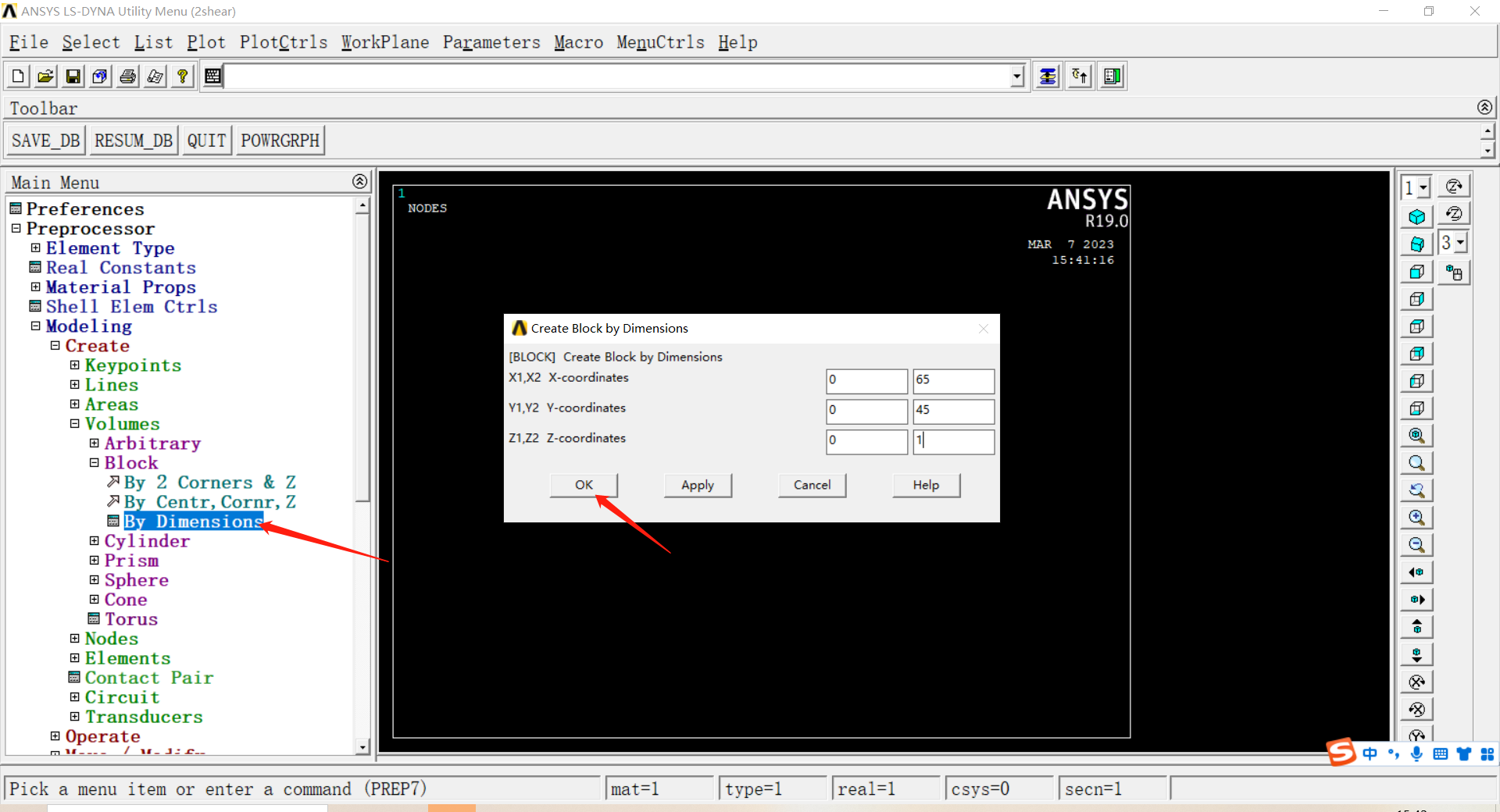

首先建立材料板:选择Preprocessor--Modeling--Volumes--Block--By Dimensions 输入三个方向的尺寸

注意此时也要点击OK

在Ansys经典界面建立异型双剪模型的图4

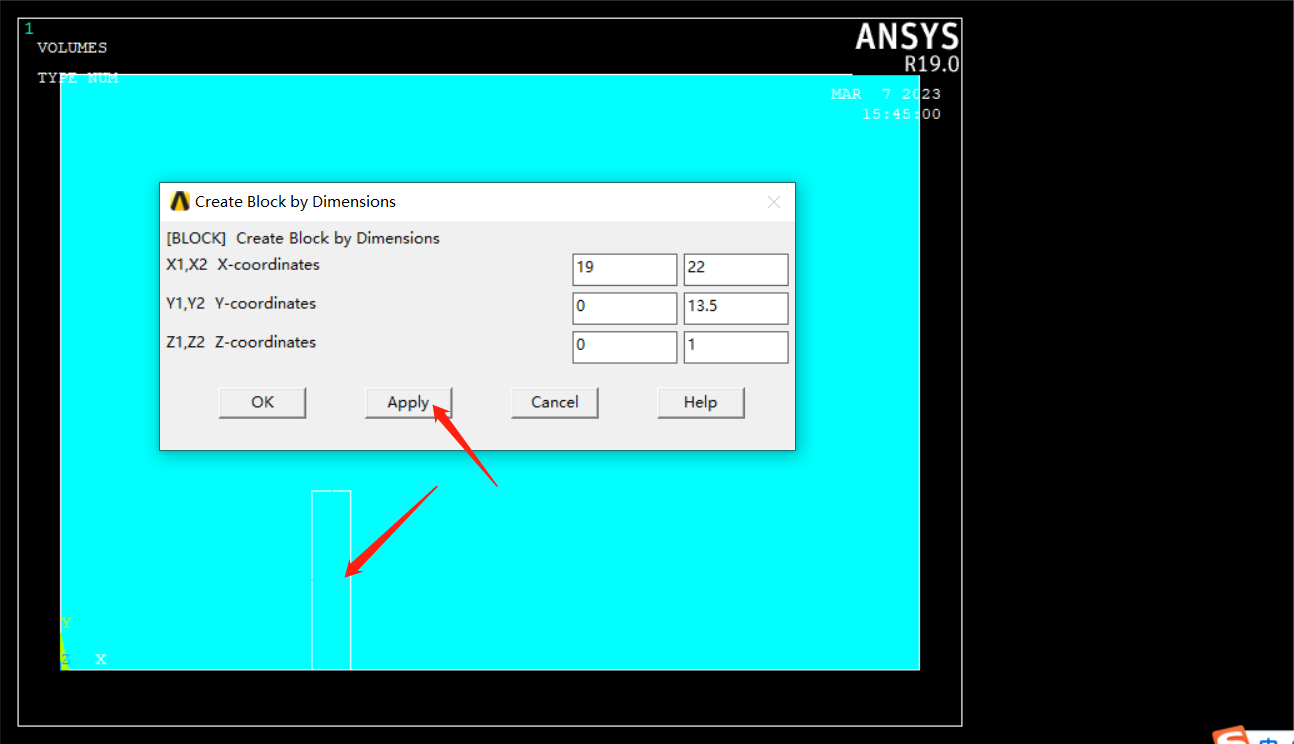

接下来是建立被挖掉的部分,挖掉的四个部分,每个部分都可看做是一个长方体加一个半圆柱的组合体

我们先把它建出来,此时它和材料板是重合的。(我点击的APPLY,此时尺寸输入框不消失且可继续输入下一个尺寸位置)

在Ansys经典界面建立异型双剪模型的图5

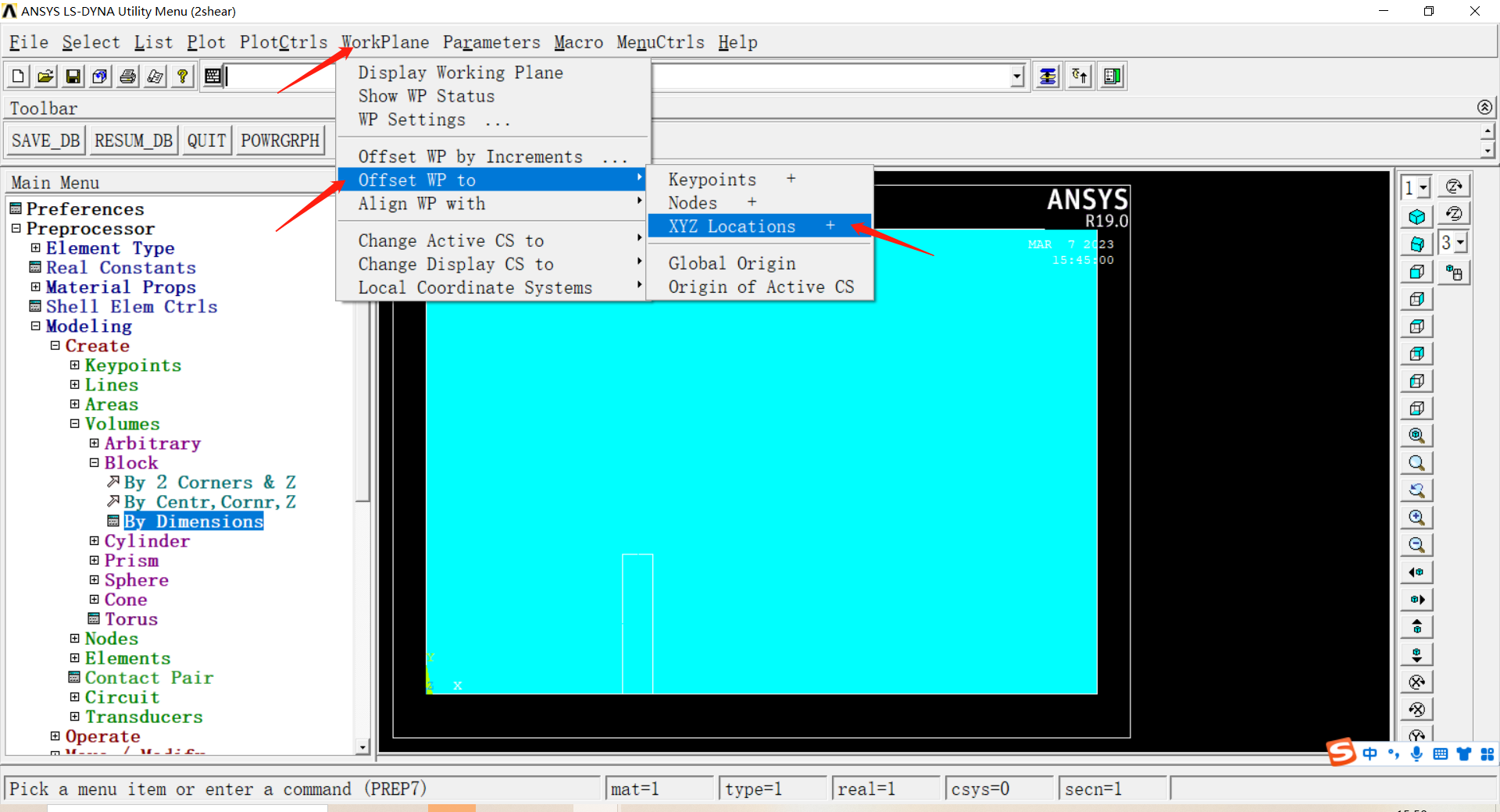

接下来是建立圆柱,这是需要改变坐标,按照下图依次点击,并在弹出窗口中输入坐标

在Ansys经典界面建立异型双剪模型的图6

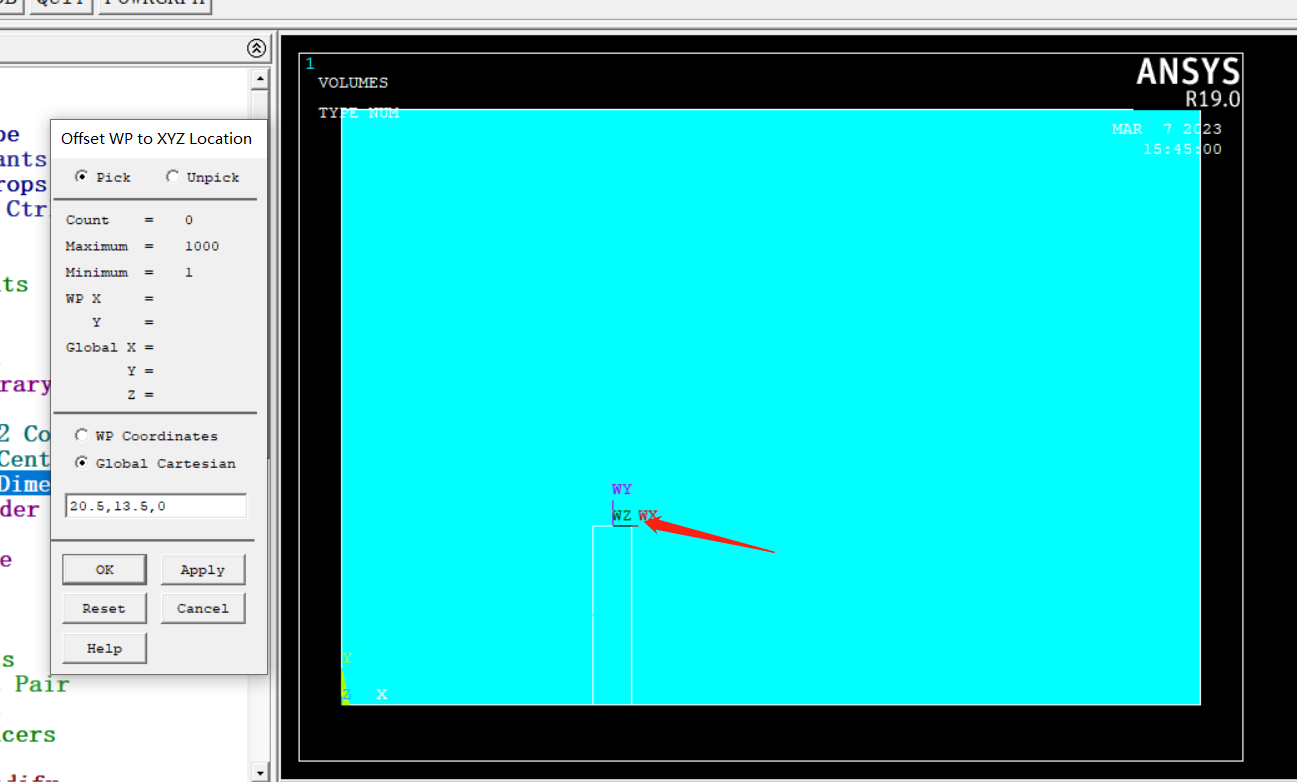

输入小矩形顶边中点的坐标,点击OK,可以发现坐标原点已经移动

在Ansys经典界面建立异型双剪模型的图7

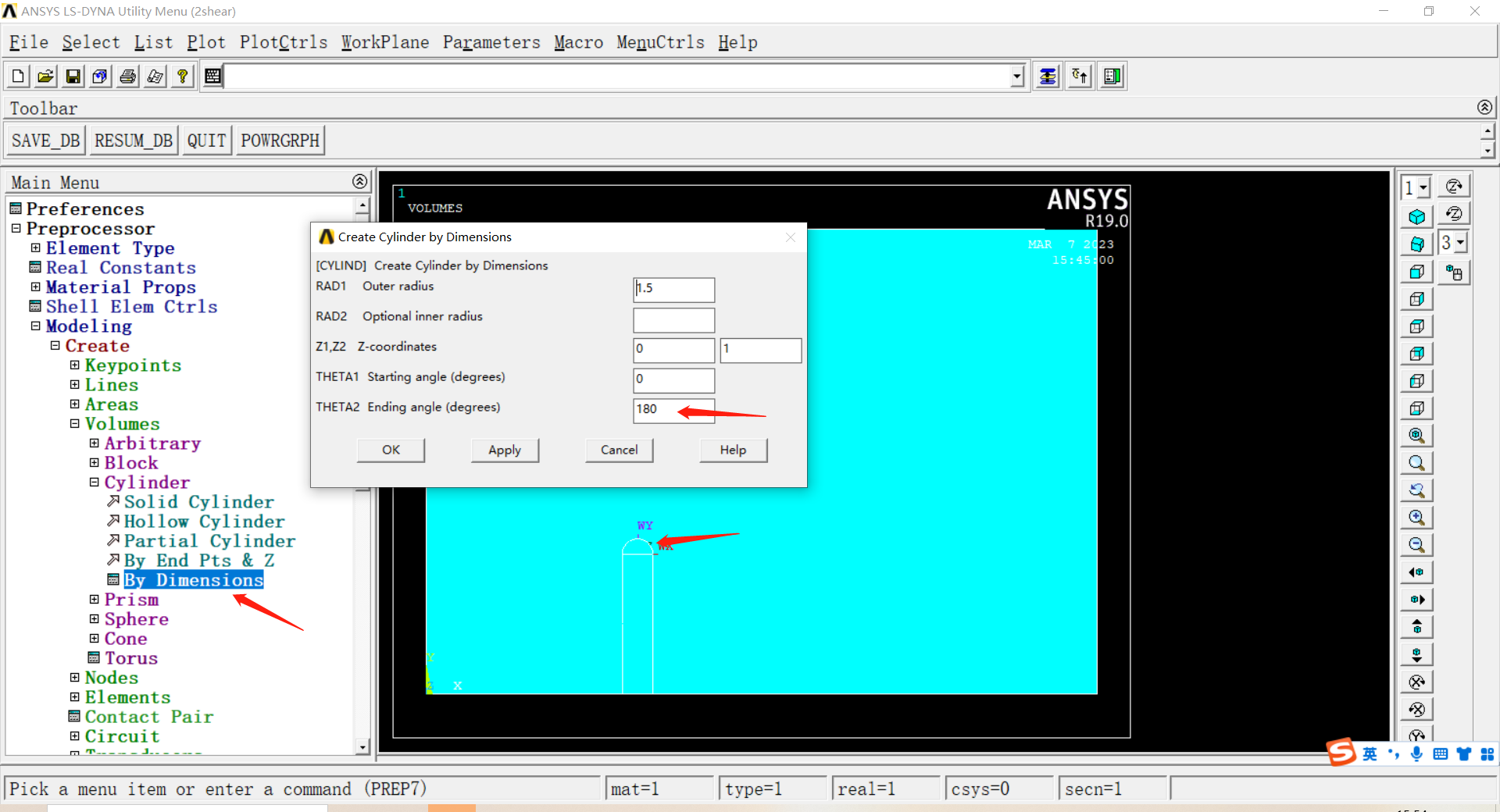

点击Modeling下面的Cylinder,按尺寸创建半圆柱形。因为是半圆,所以输入角度为0-180。角度为x轴正方向开始逆时针计算

在Ansys经典界面建立异型双剪模型的图8

此时要把缺口的部分切掉。用到的是布尔运算:点击Modeling下的Operate--Booleans--Subtract--Volumes

在Ansys经典界面建立异型双剪模型的图9

Subtract是求二者的差集,首先要点击被裁剪的体,也就是我们的材料板,点击ok

在Ansys经典界面建立异型双剪模型的图10

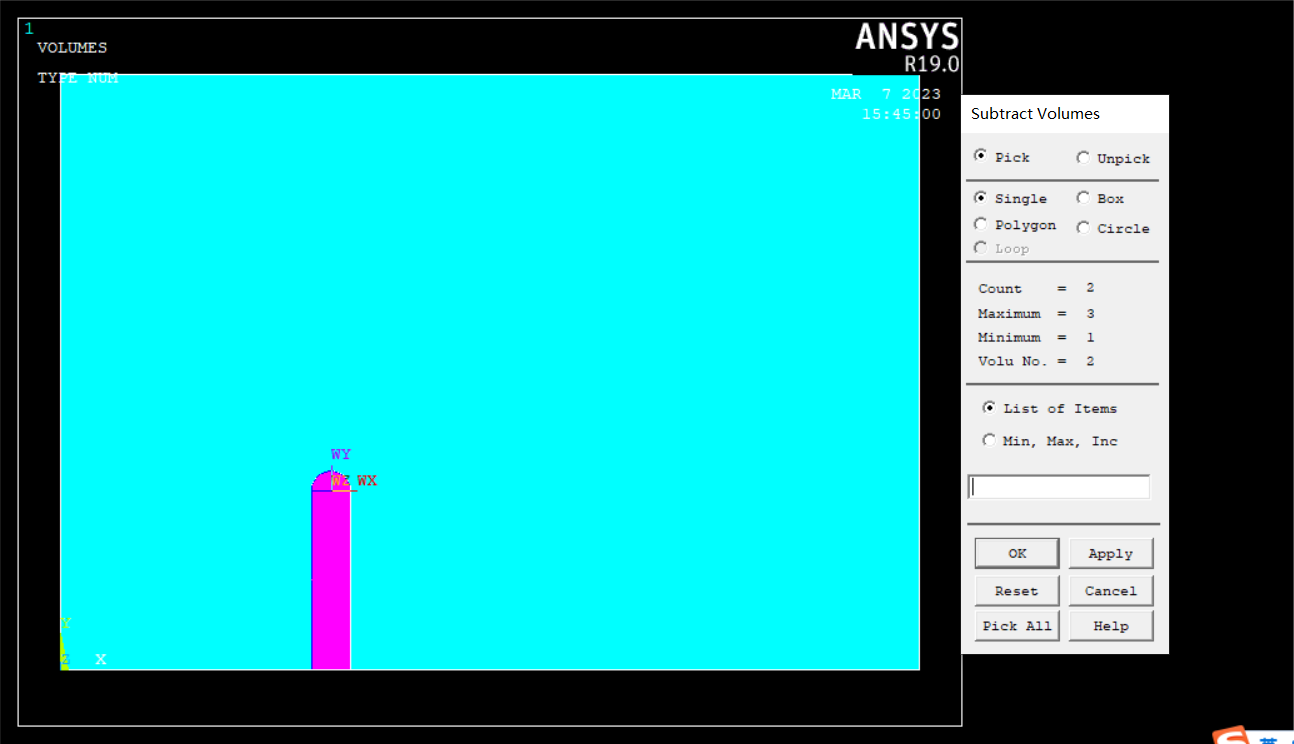

再选择被裁掉的部分,也就是后来建立的长方体和半圆柱体

在Ansys经典界面建立异型双剪模型的图11

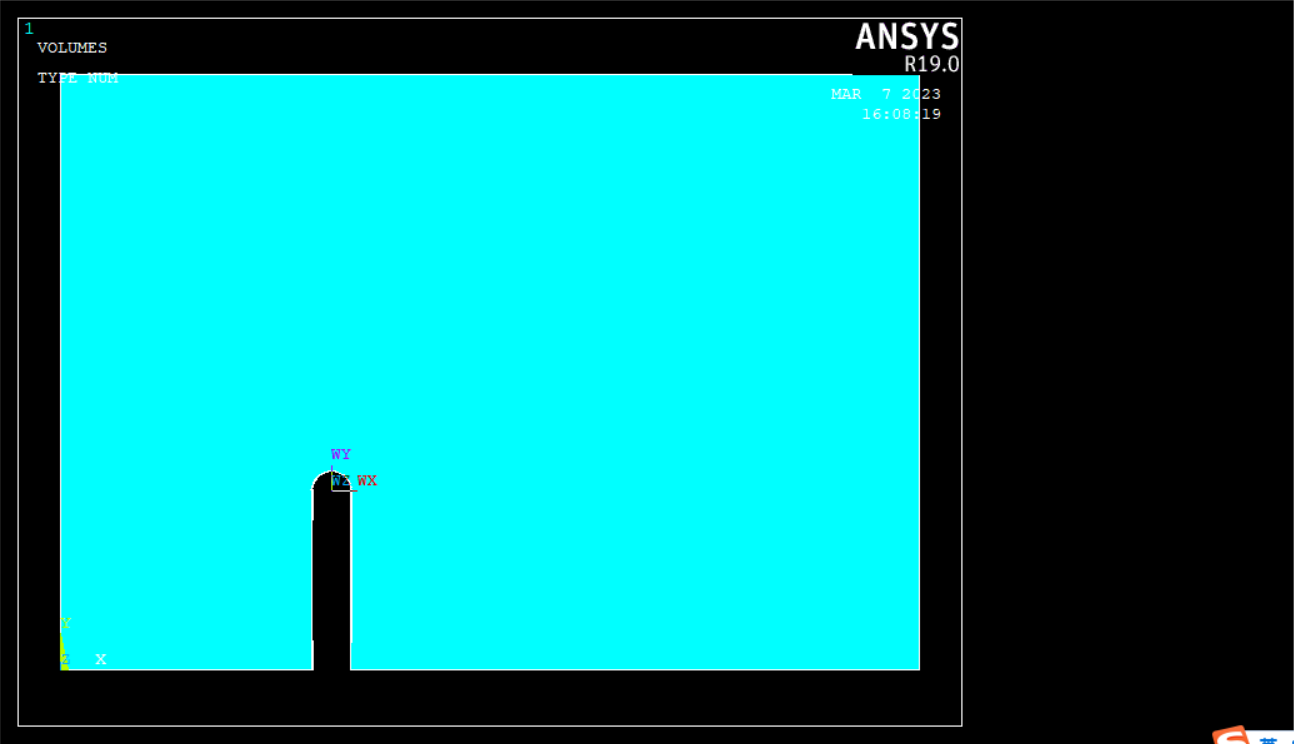

点击ok,

在Ansys经典界面建立异型双剪模型的图12

同样的方法可以得到其他缺口,这样一个异性的模型就建好了,还是挺简单的

在Ansys经典界面建立异型双剪模型的图13
