Ansys Mechanical远程点（Remote Points）应用技巧

一．什么是远程点？

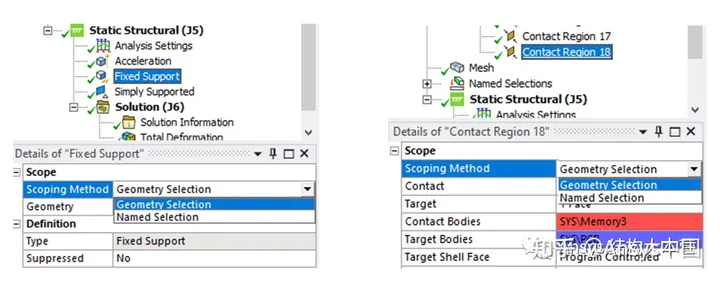

当你定义载荷、约束和接触的作用域时，一般习惯于采用诸如直接选择模型或是通过模型的自定义截面等方法。

实际上，远程点也是一种设置远程边界条件作用域的方法。远程边界条件包括：

• 结构分析和温度分析的质量点
• 运动副，弹簧和轴承
• 梁连接
• 远端位移和远端力
• 力矩

远程点通过一个接触将几何模型(网格模型)抽象化，且这种接触方式与直接采用几何模型的接触方式等效。

二．远程点的常见应用

以下几种情况适用于采用远程点。每个具体应用详见视频。

• 将部分几何模型抽象化来减少模型尺寸并提高计算效率。
• 当多个边界条件作用在同一个几何模型时，避免出现过约束情况。
• 允许更好地控制一个模型中自由度。

1. 在仅包括位移自由度的二维或三维实体中显示旋转自由度。

2. 允许节点的自由度耦合。

三．远程点应用

应用1：将一个模型的区域抽象化

远程点用来将模型的区域抽象来节省计算资源，同时保持结果的完整性。

(案例模型中的分析系统B对应应用1)
两种模型结果对比：

应用2：多个边界条件加到同一个物体上

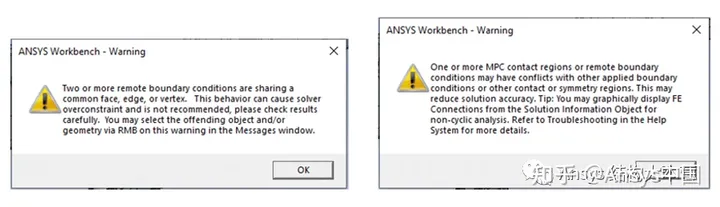

你曾经碰到过下图中的警告信息吗，想知道他们意味着什么，并且如何去解决他们吗？(案例模型中的分

析系统E对应应用2)

应用3：控制自由度

在画网格过程中，Ansys通过单元类型来定义模型自由度(DOF)。

• 二维面几何(位于X-Y平面): X和Y方向平动位移。
• 三维立体几何：X,Y和Z方向平动位移。
• 三维曲面和线几何：X,Y和Z平面的平动和转动位移。

但是你如何对没有旋转自由度的模型定义旋转边界条件呢？找到并打开案例模型中二维齿轮分析系统G。

四. 远程点的行为选项（behavior）

远程点的行为选项可以有：刚性、变形（默认选项）、耦合、梁连接。    为了更好理解上述每一种行为，首先先理解如何根据将限元模型和远程点创建在一起。

在计算机内部，Ansys创建远程点和被选几何区域的绑定接触(Bonded)。  接触单元的目标单元(控制节点)和节点通过多点约束方程法(MPC)计算处理。  接触节点的位移依赖于控制节点的约束自由度。

打开案例模型中分析系统I，打开视频学习更多关于远程点的行为选项知识。

五. 远程点的梁连接行为

与其他三个行为不同，梁连接行为并不是通过约束方程或耦合来完成的。

梁连接行为使用梁单元将远程点连接到独立的被选节点或者被选物体上的节点。

设置梁行为一般考虑输入以下参数，下图展示所需输入数据和创建的连接梁单元：

1 材料输入

2 梁的半径

六. 远程点的pinball区域

远程点的pinball区域用于：   当被选实物包括大量节点。

在使用刚体行为时，限制刚性区域的尺寸。  打开你刚才下载的案例模型中分析系统J，根据视频学习更多关于远程点的pinball区域。

七. 总结

远程点用于建立远程力，远程位移边界条件，质量点和力矩载荷。

远程点的行为选项允许用户控制作用域几何实物的变形行为。  适当定义远程点可以消除边界条件的过度约束和冲突，求解病态矩阵(ill-condition)，提高求解效率。
