斜齿轮网格划分的技巧与步骤

一:目的

根据abaqus爱好者提高的齿轮无法转动问题,建了一对斜齿轮,用来模拟齿轮啮合传动,以及详细的操作过程。



二:模型简介

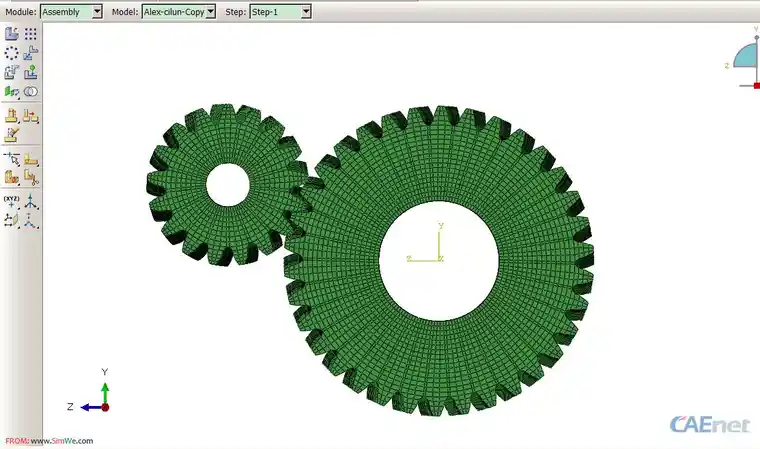

1)该模型由两个斜齿轮啮合组成。

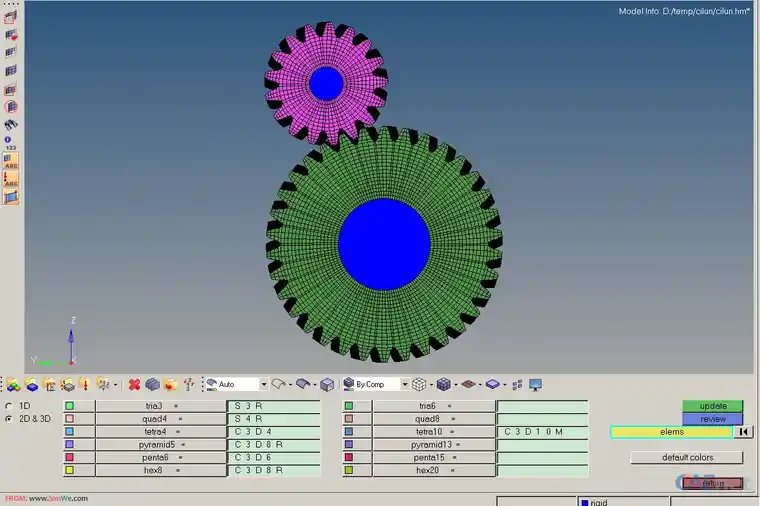

2)网格划分在hypermesh中完成,保证了雅克比>0.7以及网格其它质量的要求。网格与几何具有较高的吻合度。

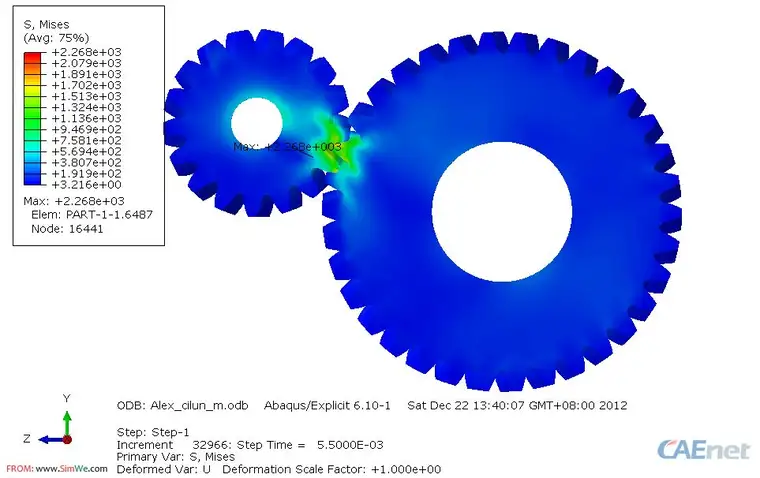

3)通过小齿轮带动大齿轮转动。

4)重点和难点见一下详细介绍。

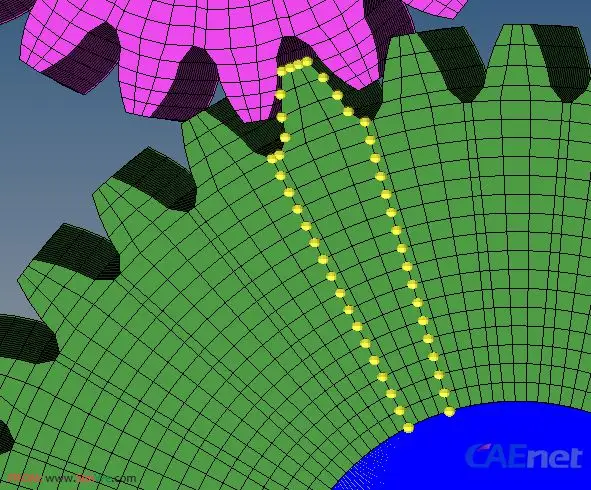

在这里只是想和大家交流划分网格
