轮毂是风力发电机中非常重要的部件,它的安全运转直接影响着风机的正常运行,因此在进行轮毂设计时不仅要考虑其轻量化,更应该保证其强度安全性。
Abaqus依靠其强大的非线性分析能力,被越来越多的使用到风机的设计校核中,能够为风机轮毂的强度校核提供准确、快速的求解结果。结合强大的前处理软件ANSA,能够快速的建立高质量轮毂分析模型。两者的完美结合,为风机的强度分析提供了完整的解决方案。
为了准确的模拟轮毂的应力,需要建立叶片、变桨轴承和主轴假体,避免应力的局部效应影响,并且考虑变桨电机对轮毂和变桨轴承的约束作用。
针对轴承中的滚动体,abaqus提供了非线性间隙单元(gap单元),能够更好的模拟滚动体受压不受拉的特性,获得更好的求解结果。
针对载荷的施加问题,abaqus提供了非常方便的MPC多点约束,能够方便的将载荷施加到叶根坐标系,并正确的传递到叶片上。

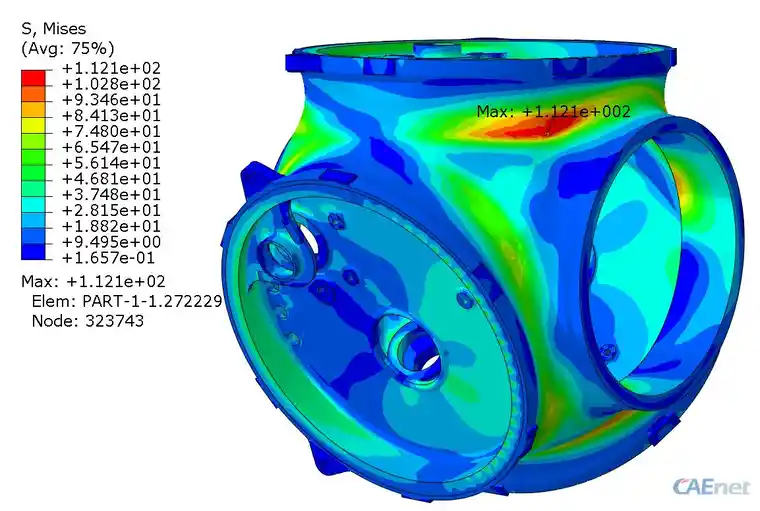

下图为某轮毂静强度分析结果,通过强度极限可知,本轮毂的安全系数为1.6。
