高速圆锥铁棒撞击壁面的案例分析

无意间在浏览器看到一个zidan击中墙壁的动图,于是产生了一个想法,看能不能做个模拟与下图类似。这里没写理论,详细的可以去看下帮助文档。

案例:高速圆锥铁棒击中壁面的图1




1.模型准备

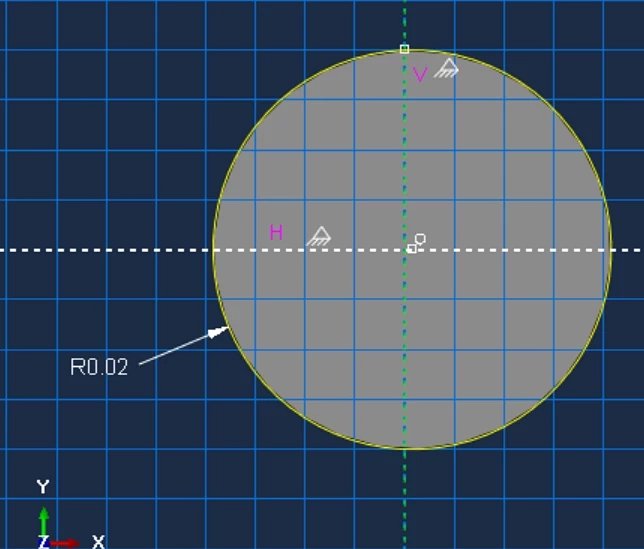

分析软件采用的abaqus,首先在part模块创建两个部件,一个zidan(3D柔性体),一个墙壁(3D柔性体或刚体),单位(m),如下图所示

案例:高速圆锥铁棒击中壁面的图2案例:高速圆锥铁棒击中壁面的图3




2.定义材料属性

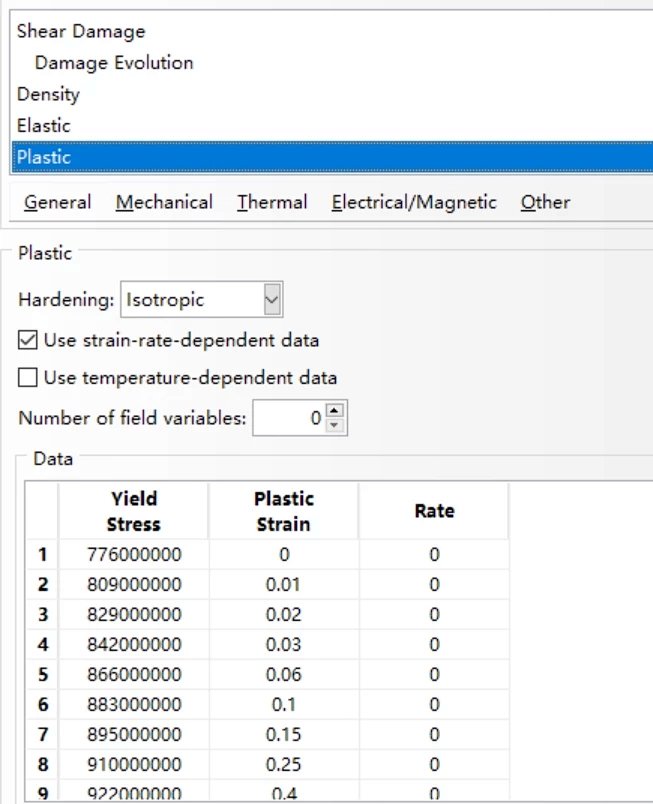

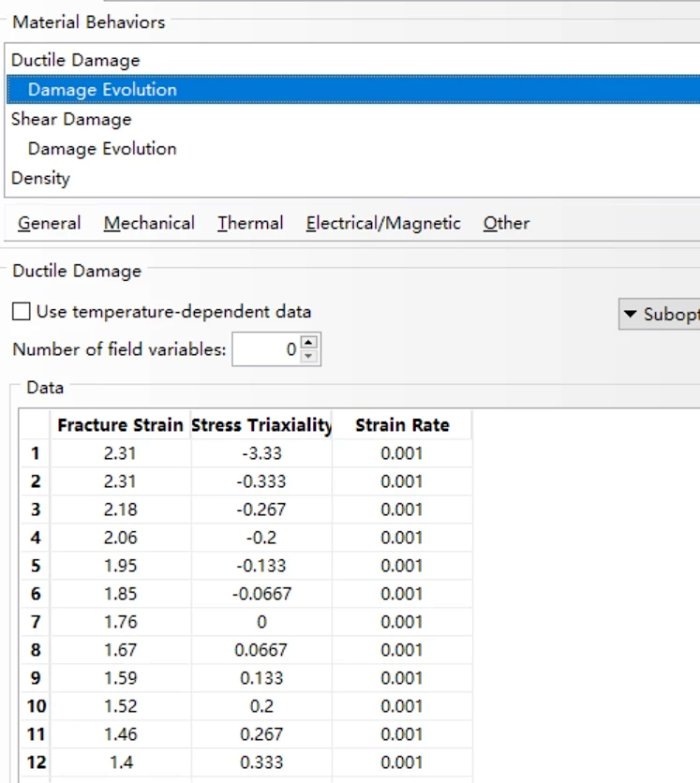

这里定义两种材料,其材料为钢,墙壁就随便定义一个,刚度比zidan高就好。关键是zidan的材料颇为麻烦。如下所示

案例:高速圆锥铁棒击中壁面的图4

案例:高速圆锥铁棒击中壁面的图5

案例:高速圆锥铁棒击中壁面的图6

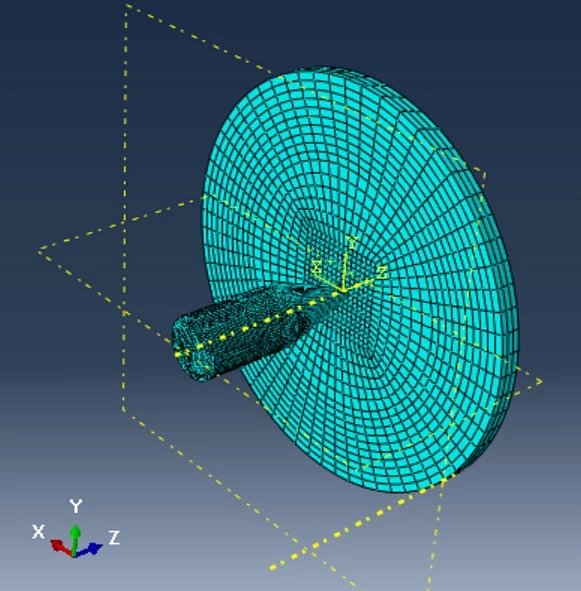

3.装配组件与网格

这个简单就放一张图好了

案例:高速圆锥铁棒击中壁面的图7

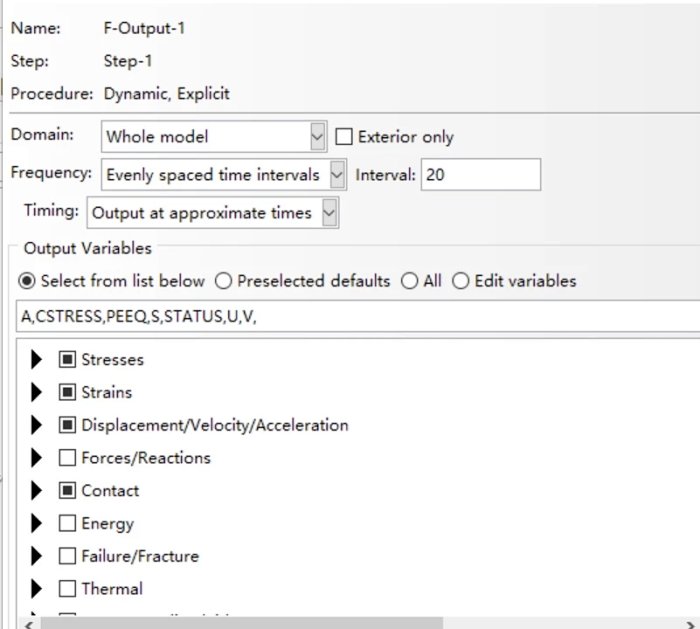

4.建立分析步,设置分析类型为Dynamic,Explicit,时间8e-5s。field output如下图,历程输出默认

案例:高速圆锥铁棒击中壁面的图8




5.接触

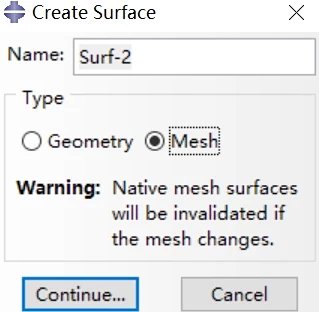

设置通用接触,创建zidan以mesh为surface,选择zidan所有网格。墙壁选择表面作为surface.

案例:高速圆锥铁棒击中壁面的图9

案例:高速圆锥铁棒击中壁面的图10

案例:高速圆锥铁棒击中壁面的图11



6.载荷与边界条件

设置速度为900m/s,约束壁面四周。

7.提交求解!
