切削仿真揭秘：切屑生成的真实展现

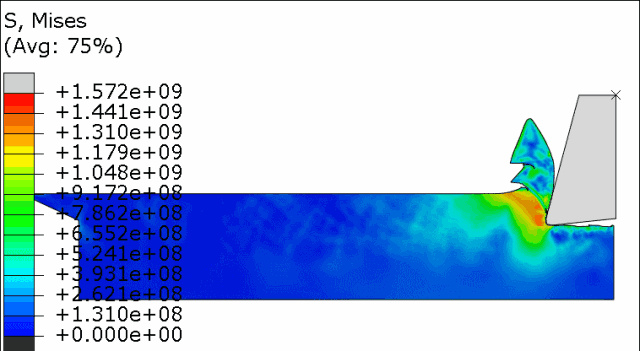

好了，今天给大家带来的是切削仿真实例，首先老规矩，看个动画

考虑到这个模型有一定的难度，今天我们先做个简单的

一、问题描述

a 工件采用弹塑性模型，考虑损伤演化；

b 刀具采用约束刚体，进刀速度取9m/s；

二、模型建立

a 在caxa或者CAD软件中建立相关草图，导入abaqus（注意单位），用二维模型建模（平安应变单元）；再对工件进行切割，得到下图的模样，目的是使画出的网格有一定的斜度，符合材料的流动角度；

b 划分网格，采用7e-4的网格密度

c 材料定义

三、建立分析步

a 刀具进给速度9m/s，水平长度0.1m，则采用时间0.01s作为分析时长；

b 场输出中选中与损伤相关的状态输出SDV，STATUS

四、边界条件定义

a 工件底部固定不动

b 刀具保留x轴的运动自由度，限制速度为9m/s

五、其他问题说明

a 做不出切屑？

请调整刀具角度，或者材料属性需要修改；

b 刀具与工件怎么定位？

在CAD软件内部画草图的时候就需要定义好两者的位置，之后导入到abaqus之后，仅仅进行删减或者增加线条，这样两者的定位才不会有大的变化
