轮船侧滑式下水SPH仿真案例解析

01—轮船的下水方式


轮船造好之后,有几种常见的下水方式,出于尺寸或结构强度的考虑,采用不同的方式,小一点轮船的可能会被机械吊起放到水中,大号的通常会“踩着气囊”滚到水中,或者沿着斜坡滑到水里,再大些的巨轮需要靠船坞。

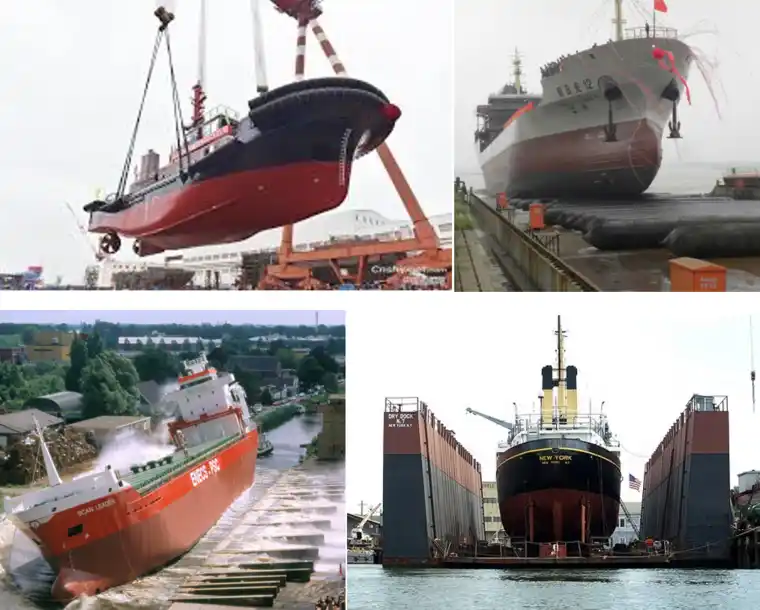

常见的轮船下水方式




02—侧滑式下水Abaqus SPH仿真

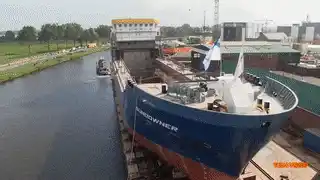

轮船侧滑式下水

在以上的几种下水方式中,侧滑式下水看起来最震撼、非常壮观,庞大的轮船像是被一只大手推下水的玩具。

侧滑式下水原理比较简单,轮船首先被固定在斜坡上,下水时解除固定,然后在重力的作用下,船体沿着斜坡上的横向滑道下滑,侧向翻落到水中,再依靠浮力将船身扶正,最终漂浮在水中。

虽然实现起来比较简单,但采用侧滑式下水会产生一系列的技术难题,首当其冲的是结构强度问题,尤其是万吨级的重型轮船,侧滑式下水过程中振动和冲击问题严重,对船体的刚强度要求很高,否者非常容易引起变形或损坏。

另外一个是侧翻问题,要保证轮船侧滑入水之后,翻转角度控制在安全范围内,这个问题可以通过仿真手段来进行预测和改进。

工程模拟中多采用Flow-3D或XFlow来解决这类问题,当然我们用Abaqus中的SPHCEL也可实现这种分析,下面分享一个SPH技术在轮船侧滑式下水模拟中的应用案例。

考虑结构变形的流固耦合问题计算量巨大,假设轮船强度足够,我们只关心上述问题中的侧翻现象,以下的模型里面,轮船的壳单元被约束为刚体,在质心位置定义轮船的质量、转动惯量;滑道部分也做了简化,采用楔形垫块,随船体滑入水中后下沉水底;采用SPH粒子来模拟水,通过定义拉格朗日单元转换实现SPH粒子建模,水域尺度为196×58×28m,父单元尺寸0.8m,SPH粒子总数约65W,i7-8线程32G家用电脑运行时长28小时。


侧滑式下水Abaqus SPH仿真




最大侧翻角度约为20°




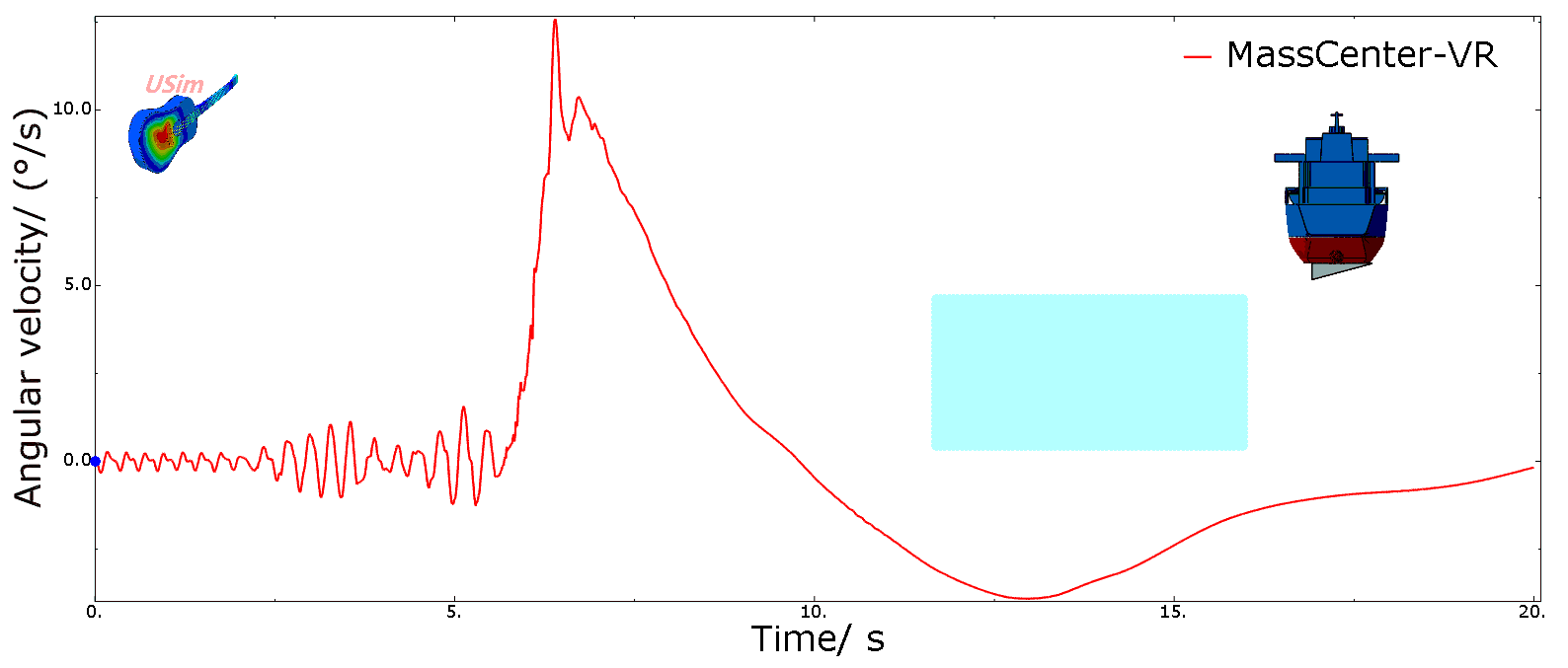

侧翻角速度




质心位移量



该模型目前存在问题:

1、SPH粒子数目较少,船体入水时激起的波浪中没有出现明显的水花,对于这种尺度的水域,SPH粒子数至少是百万量级,水花才能较好的模拟出来。

2、从计算出的侧翻角度和角速度来看,初次回到平衡位置之后的往复摆动角度不大,与现实中轮船会明显地往复几次的现象不符,我认为这是转动惯量设置不当的缘故,这几个参数是我按照空壳轮船尺寸以及质量设定的,没有考虑实际轮船上的其他附加质量,通过调整下图中的质心参数,把转动惯量I11调大一点应该就会出现往复摆动。

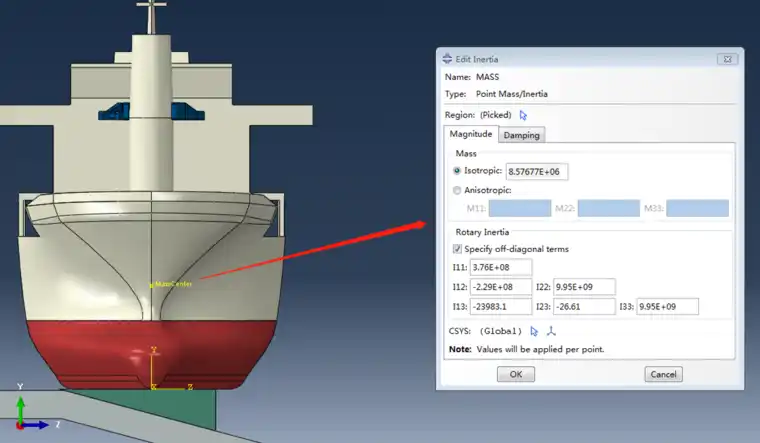

质心参数

最近关于船体的流固耦合问题比较多,还有水中的船体撞击什么的,这类模拟不管你用什么工具,较大的计算量总归是避免不了的。最后,上面这个案例并不复杂,只是算起来很费电,建模也没啥技术含量,文末送一下福利,方便感兴趣的朋友交流技术问题,建议可以调用HPC的童鞋们建议修改inp文件中的关键字*Section Controls下的PPD参数,调整拉格朗日单元等参方向上生成的粒子数目,以转换更多SPH粒子,来模拟水花溅起的效果,普通计算机运行谨慎修改。
