Hypermesh网格处理高级技巧揭秘

如何删除重复单元

在用Hypermesh划分网格的时候,经常会产生重复单元。重复单元也就是完全一样的两个或者多个单元出现在同一个位置。重复单元必修要删除。如何删除重复单元?

第一步:合并节点。

shift+F3, 设置合适的Toerance,重复的单元的节点equivalence起来,这样,重复的单元就共用节点了。

第二步:找到重复单元并保存起来。

F10, Find duplicate, 并Save Found.


第三步:

F2, 删除单元,从弹出菜单中选择Retrieve,也就是返回第二步中保存的单元,删除之



如何查看边界的连接情况

shift+F3, 设置合适的Toerance,Find edges,这样可以查看和显示自由边

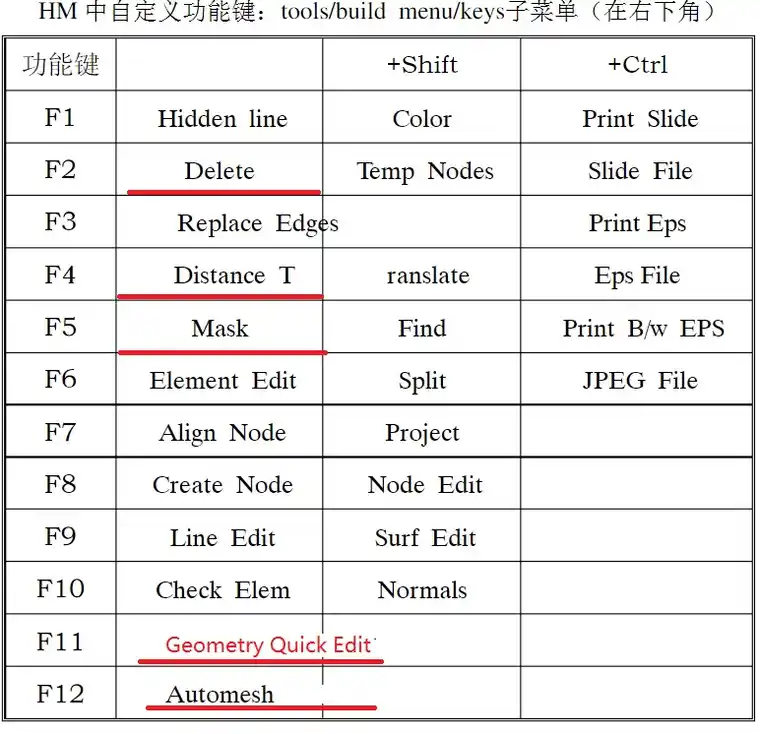

非常有用的快捷键


英制-国际单位制的转换

长度 in=2.54cm=0.0254m

力  lbf=4.45N


体积 in^3=16.38cm^3

密度 lbf.s^2/in^4=4.45/0.0254^4=0.1070E8  kg/m^3

质量 lbf.s^2/in^1=4.45/0.0254=175.2 kg


abaqus 生成inp导入到hm中的问题

直接生成inp导入hypermesh会出现问题,主要原因在于ABAQUS中的inp文件节点编号是按照part来进行,也就是说每一个part有一个从1~n的编号,这样在导入hypermesh的时候由于存在编号的重复致。具体方法如上篇所说,可运行脚本:mdb.models['model name'].setValues(noPartsInputFile=ON),

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
