粗糙网格处理工具:提升仿真精度

粗糙网格插件工具

插件的安装前期帖子均有说明,这里就不详细介绍了。这里再提供一种安装方式:

首先找到abaqus的工作目录,一般是temp文件夹。打开后建立一个名为abaqus_plugins的文件夹,如图所示:

粗糙网格插件工具的图1

然后下载插件的压缩包文件,用解压软件解压到该文件夹中即可。

这样就可以在abaqus CAE界面中的插件处找到该插件。

该插件名为:nodemess

如图所示:

粗糙网格插件工具的图2




插件说明:

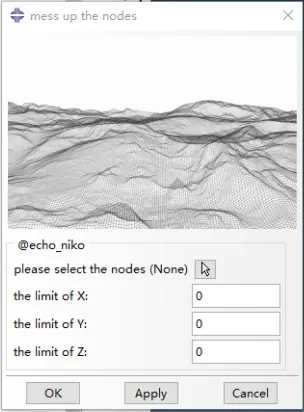

该插件的界面如图所示:

粗糙网格插件工具的图3

使用时需要选择想要杂乱化的节点,点击中部的箭头图标进行选择,可以使用鼠标框选也可以使用角度或者边来选择,和abaqus中一般选择一样。

然后就是还要输入杂乱的范围。

从上至下依次为全局坐标下X,Y,Z方向的最大位移,例如在X的那一行输入5,那么节点在X方向的移动值在-5到5之间,值比较随机。

至此全部结束。

详细的使用也做了视频,可以在视频中查看效果,视频链接在底部。



注意:

  1. 操作对象:基于部件的网格体,对独立实例无效,要是想对独立实例起作用,可以先使用布尔运算创建一个新部件,或再创建一个孤立网格。对象可以是线、面、体,只要是有节点的网格体都行。
  2. 此次不提供源代码
  3. 由于不是基于几何的,要是对效果不太满意,可以通过重新划分网格进行重置,该操作只针对有几何体的部件,孤立网格可能就不行了。



承诺:

1.凡是购买插件的用户,使用过程中若是遇到Bug,本人将承诺对发现的bug进行修复。

2.使用时有什么问题,也可以进行咨询,私信或评论区发言都行,看到有时间会进行回复。

3.还没想好,以后再说。



版本声明:

此插件基于abaqus内核进行编写,下载后解压即可使用。

编写参考abaqus 2016~2020,由于未找到早期版本的内核,所以不保证在abaqus 2016之前的版本还可以运行。abaqus 2020以后的包括最新版本的也没查阅,不清楚更新内容,所以也不保证可以运行。但是继承性一般是比较好的,大概率是可以运行的。
