Abaqus仿真:钢管混凝土柱-钢梁外环板螺栓连接节点性能

1)前言

通过有限元分析软件ABAQUS建立圆钢管混凝土柱-钢梁外环板式螺栓连接节点模型。详细阐述模型的材料属性、部件尺寸、单元类型、加载方式等。模型将考虑材料非线性、几何非线性、接触非线性等因素的影响。

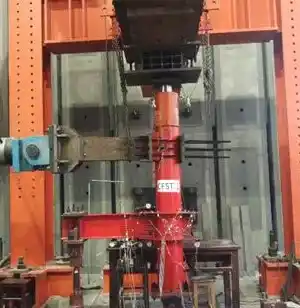

实物图

Abaqus仿真钢管混凝土柱-钢梁外环板螺栓连接节点性能的图2

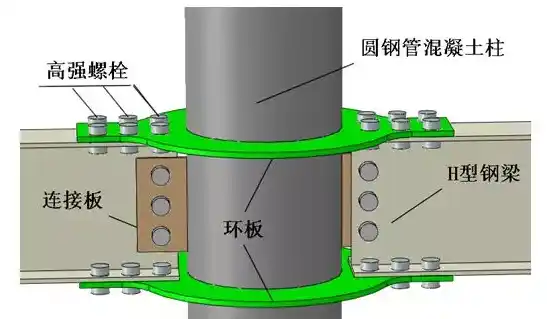

几何模型

Abaqus仿真钢管混凝土柱-钢梁外环板螺栓连接节点性能的图3



2)建模操作图文演示

Abaqus仿真钢管混凝土柱-钢梁外环板螺栓连接节点性能的图4


1.创建几何模型

Abaqus仿真钢管混凝土柱-钢梁外环板螺栓连接节点性能的图5

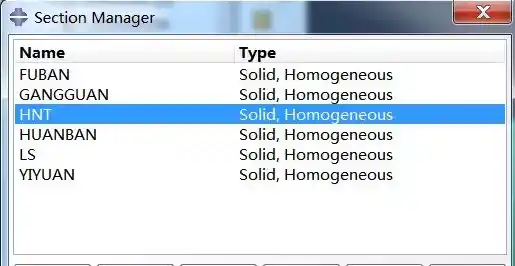

2.创建材料属性、截面属性并赋予给各个part

Abaqus仿真钢管混凝土柱-钢梁外环板螺栓连接节点性能的图6


3.装配

Abaqus仿真钢管混凝土柱-钢梁外环板螺栓连接节点性能的图7

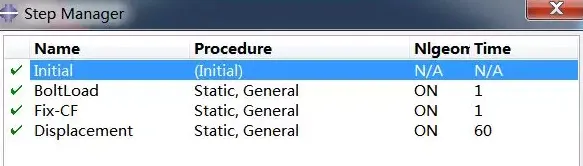

4.创建分析步

Abaqus仿真钢管混凝土柱-钢梁外环板螺栓连接节点性能的图8



5.切换到load模块

施加螺旋预紧力和轴向压力

Abaqus仿真钢管混凝土柱-钢梁外环板螺栓连接节点性能的图9

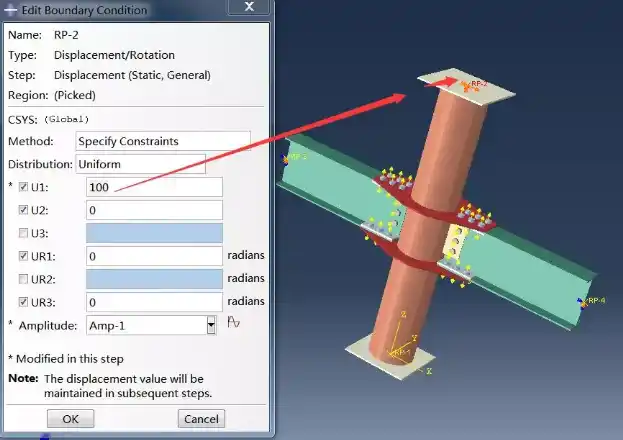

施加位移

Abaqus仿真钢管混凝土柱-钢梁外环板螺栓连接节点性能的图10


6.划分网格


7.创建job提交计算查看结果
