基于Abaqus的钢筋混凝土简支梁三焦点加载分析

本模型时用abaqus做的钢筋混凝土简支梁三分点位移加载模型,模型介绍如下:混凝土保护层厚度为25mm(最外侧钢筋),箍筋直径10mm,加密区/非加密区间距100mm/200mm;钢筋强度等级HRB400,混凝土强度等级C30。采用三分点位移加载方法,分析极限承载力和破坏模式。梁的截面尺寸为350x700mm

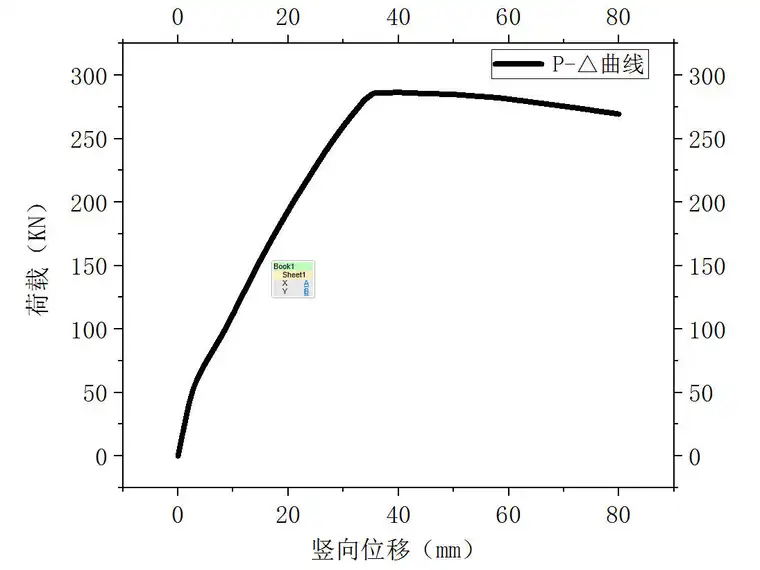

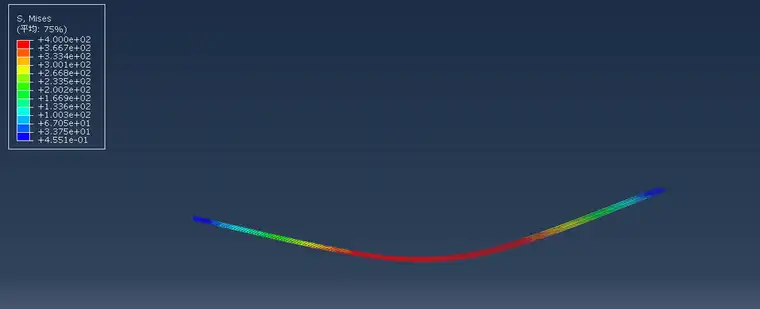

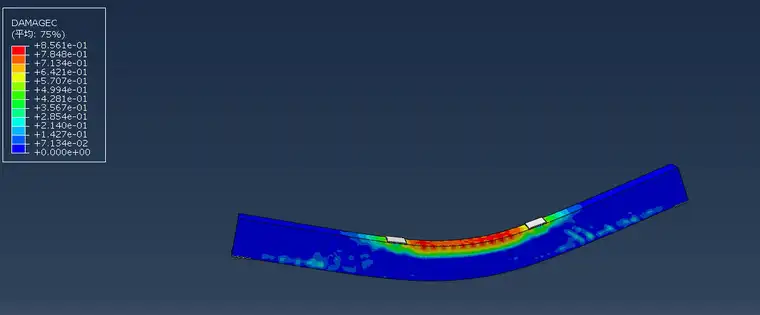

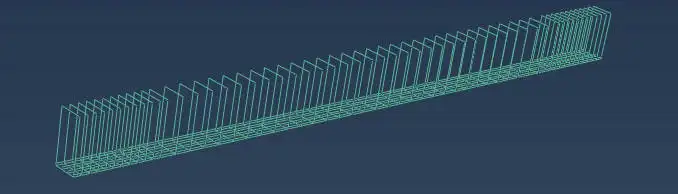

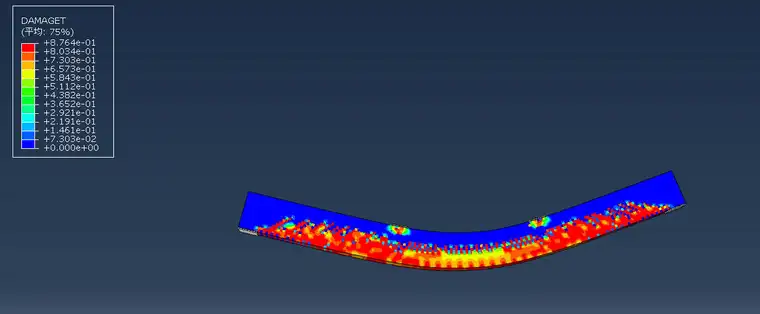

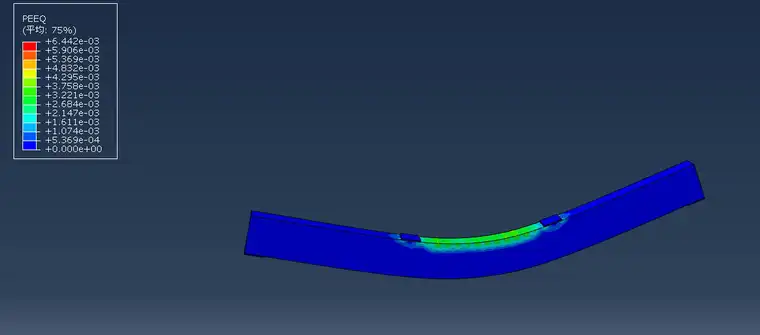

梁的跨度为8700mm,梁底纵筋为4根直径20+4根直径25的三级钢。得到的荷载位移曲线,从曲线上可以看到曲线呈现出非常明显的三阶段受力特点,分别对应于混凝土未开裂前的未裂阶段,混凝土开裂后至普通纵筋屈服前的裂缝阶段以及普通纵筋开始屈服至截面破坏的破坏阶段。从曲线中还可以看出该梁的开裂荷载,屈服荷载和极限荷载。下图为模型有限元附图,concrete和钢筋的本构设置,荷载位移曲线以及钢筋和混凝土的后处理部分。附件只有一个钢筋混凝土简支梁三分点加载有限元cae模型。








免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
