Abaqus个性化设置:背景颜色、字体大小与高清图片保存

ABAQUS背景颜色/字体大小/高清图片保存设置

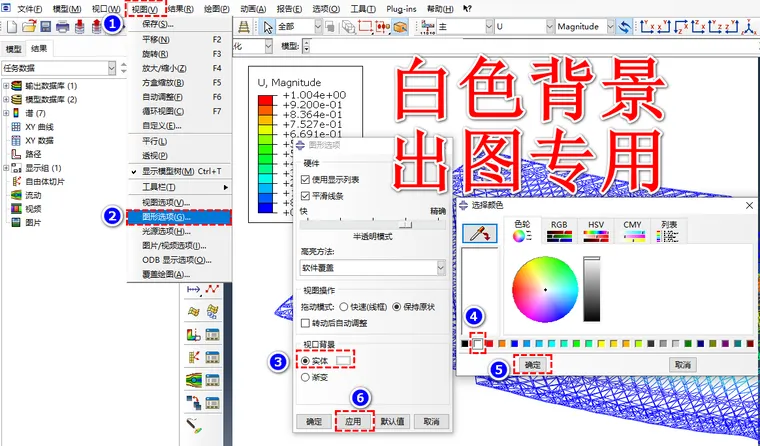

修改背景色(临时):

视图(view)→图形选项(Graphics)→实体(solid)

ABAQUS背景颜色/字体大小/高清图片保存设置的图1

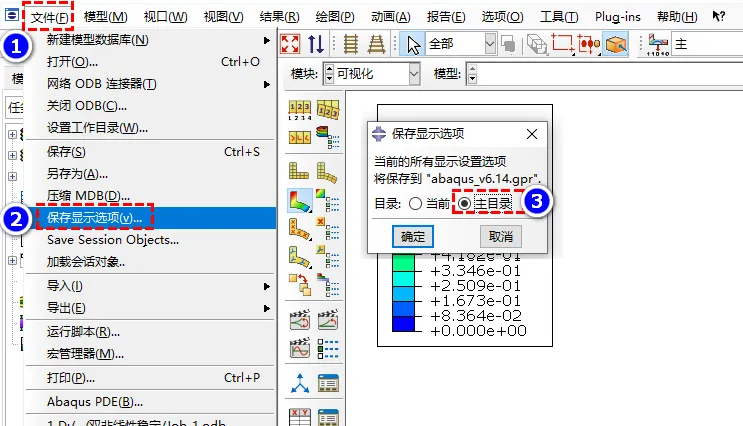

修改背景色(永久):

顶部工具栏文件(File)→保存显示选项(Save display Options)主目录(Home)

选择将用户设置保存到主目录(Home)文件夹下,下次打开新模型后就是之前设置的白底色,就可以永久改变背景色;如果是保存在当前(local),下次打来新的模型,背景色又会是默认颜色,不会是白底的。

ABAQUS背景颜色/字体大小/高清图片保存设置的图2

恢复默认:设置被保存在abaqus_v6.14.gpr文件里。如果设置好了一个电脑,想在另一个电脑里也使用同样的设置,只需要把该文件拷贝到另一个电脑。如果想恢复Abaqus的默认设置,需要把该文件删除。

详见 CAE User's manual 73.15 Saving your display options settings



恢复系统默认色(渐变色)GUI里面直接设置

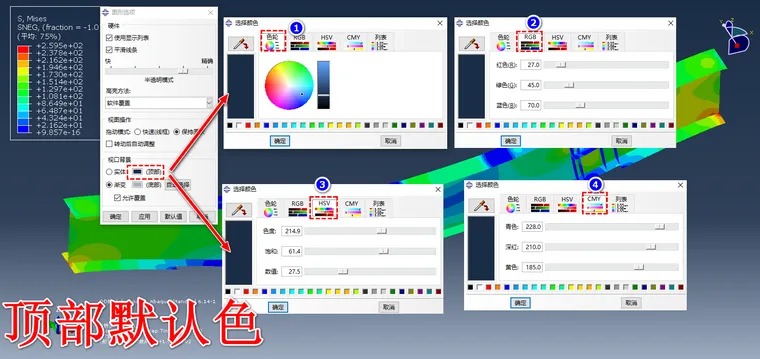

顶部默认色修改

ABAQUS背景颜色/字体大小/高清图片保存设置的图3

①②③④任意修改一个就行

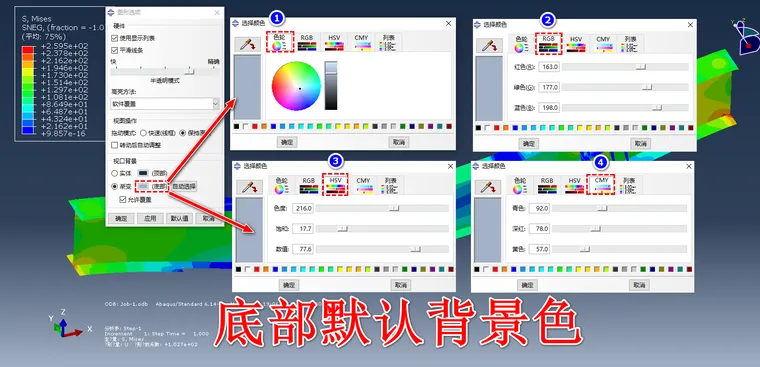

底部默认色修改

ABAQUS背景颜色/字体大小/高清图片保存设置的图4

①②③④任意修改一个就行

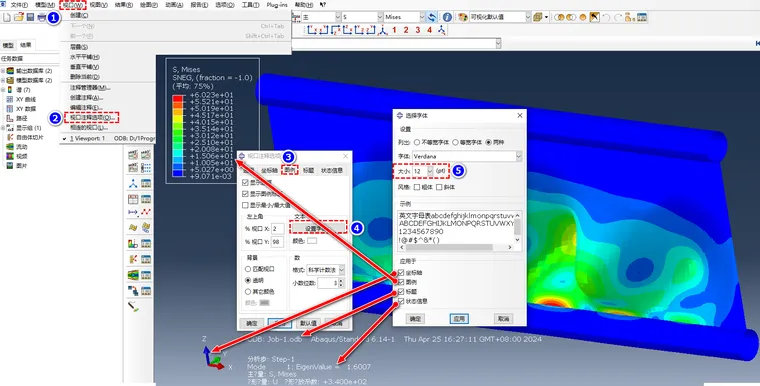

修改后处理字体显示大小:

①视口→②视口注释选项→③图例→④设置字体→⑤大小→⑥应用于(勾选对应的选项)

ABAQUS背景颜色/字体大小/高清图片保存设置的图5

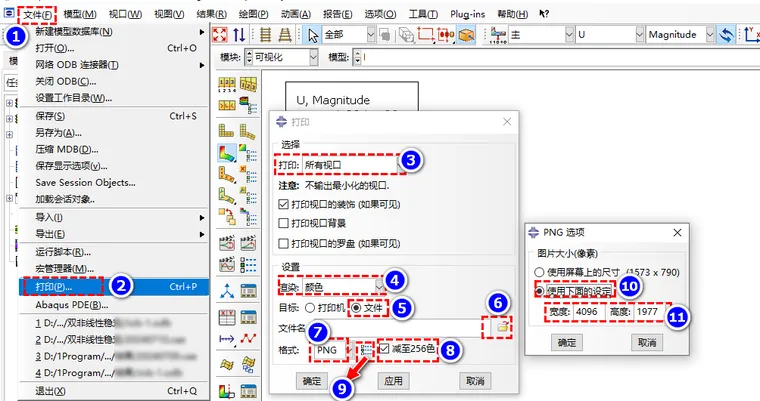

导出高清图片



顶部工具栏→①文件(File)→②打印(print)→③所有窗口(All viewports)→④颜色(colour)→⑤文件(file)→⑥文件名→⑦Png→⑧减至256色(Reduce to 256 colors)→⑨Png选项→⑩使用下面的设定(Use settings below)→⑪宽度4096

ABAQUS背景颜色/字体大小/高清图片保存设置的图6

划重点,以上所有的设置,都可以保存为永久模式,方法与前面的背景色保存类似:顶部工具栏文件(File)→保存显示选项(Save display Options)主目录(Home)
