CATIA零件矩形阵列创建方法

矩形阵列，即沿着互相垂直的两个方向的线性阵列。

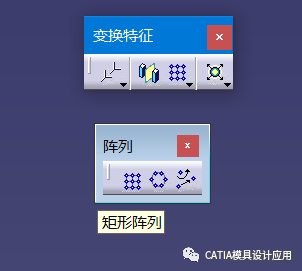

启动命令，可以看到第一方向和第二方向两个选项卡，由于两个选项卡是一样的，所以我们先讲解第一方向。

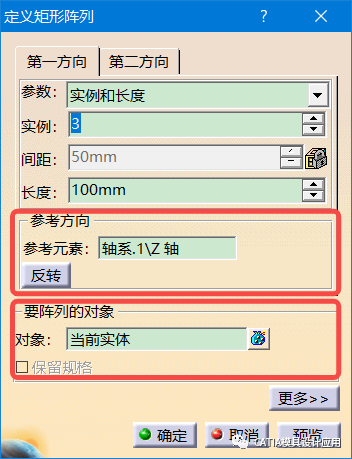

首先选择参考方向，确认要阵列的对象为当前实体。

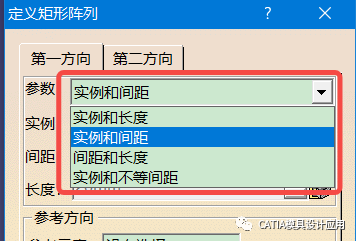

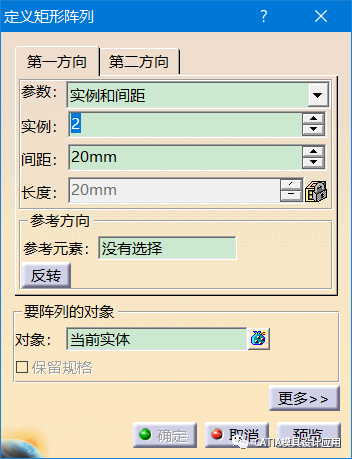

参数下拉列表，有四种类型

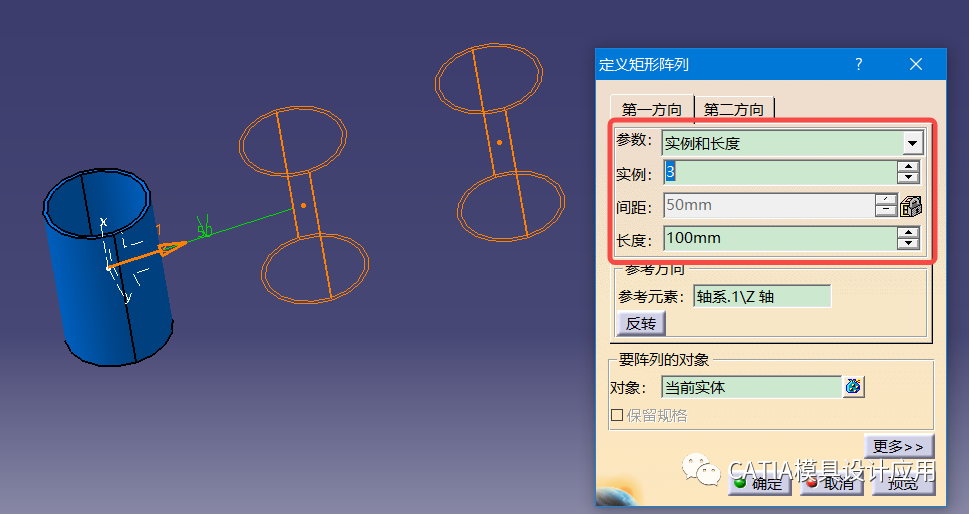

1 实例和长度：需要输入实例的数量及阵列的长度。间距是自动计算出来的。

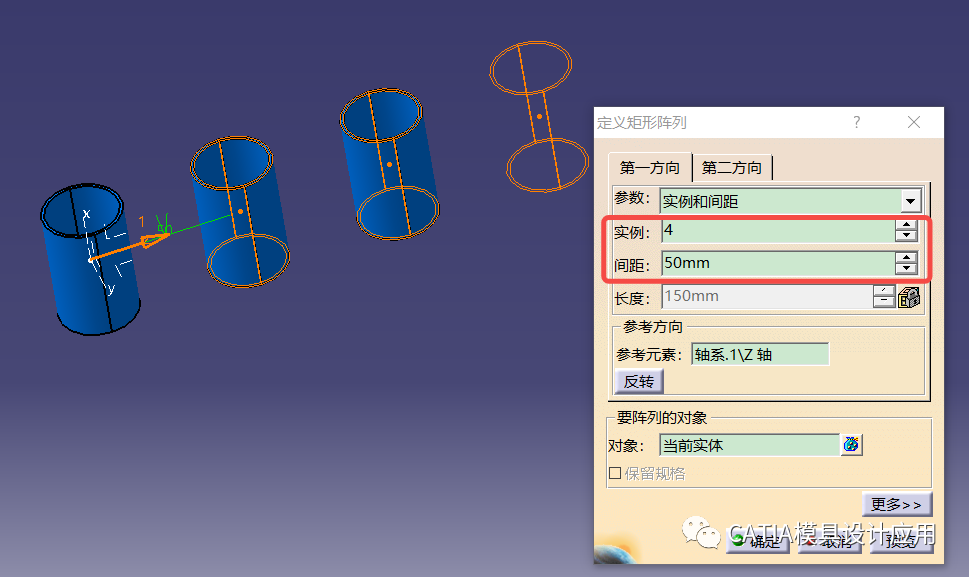

2 实例和间距：需要输入实例的数量和间距，长度是自动计算出来的。

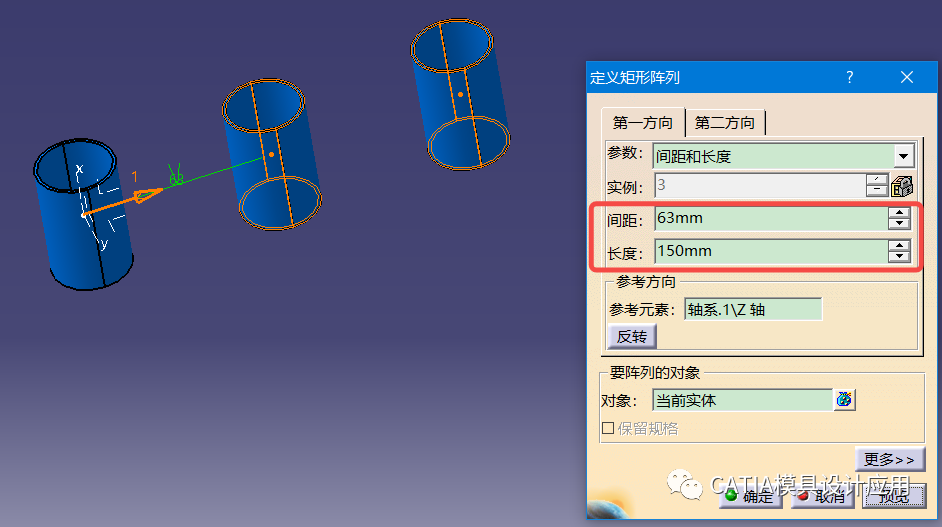

3 间距和长度：需要输入间距和长度，实例的个数是计算出来的。这里需要提示一下，这里的实例个数是包括最初的实例的，总共三个，一个是原始的对象，另外两个是长度150mm与间距63mm的商的向下圆整得到的2。

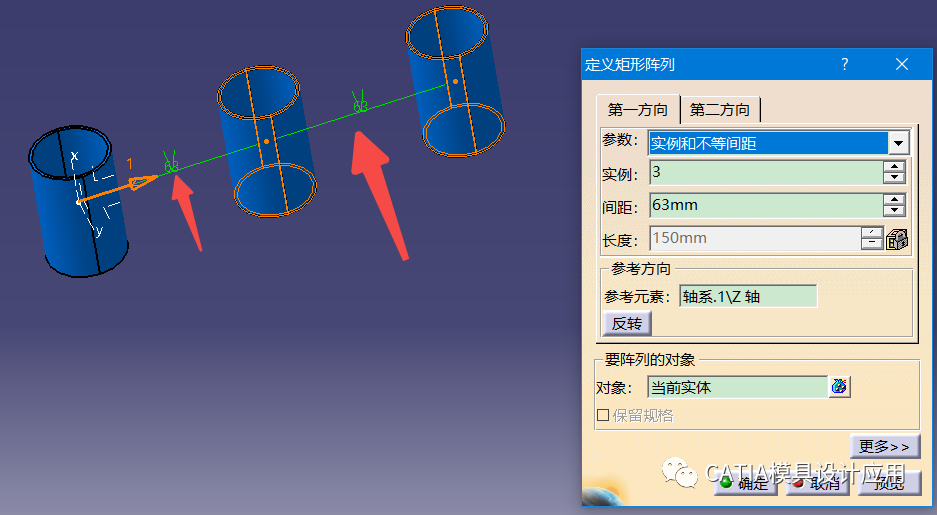

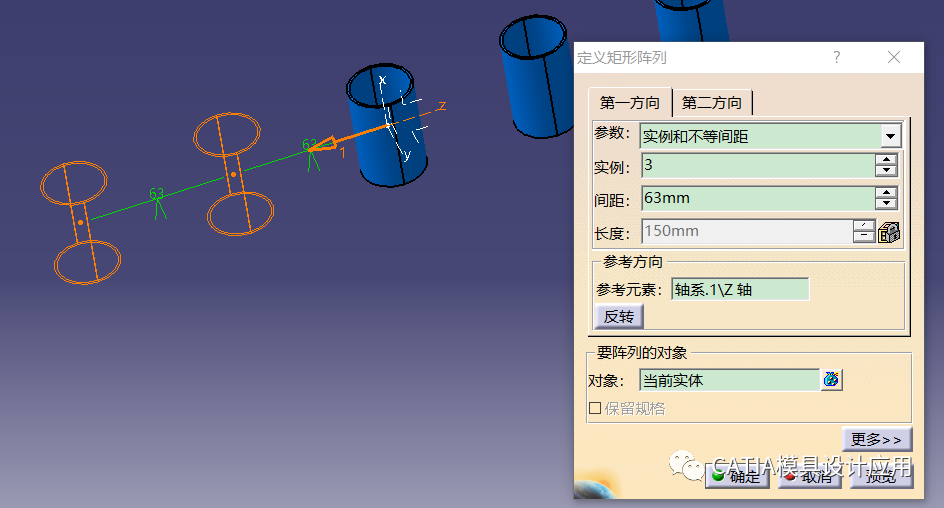

4 实例和不等间距：这里的间距可以在三维图形中双击后进行编辑，实现不等间距阵列的生成。

参考方向下有一个反转按钮，指定反转方向，与在三维实体中的箭头切换是一样的效果。

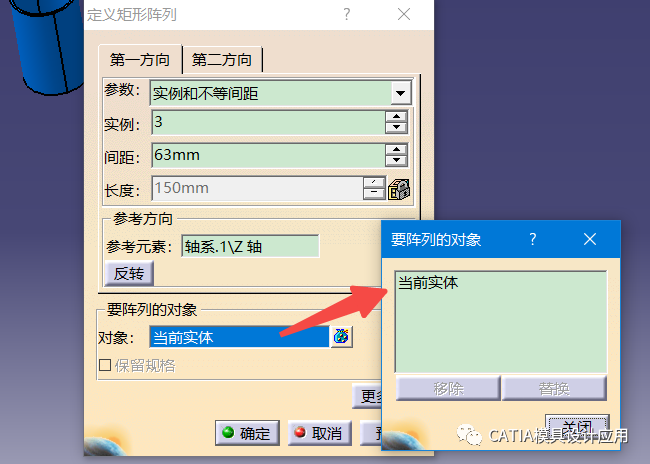

这里的镜像对象可以进行多选或编辑

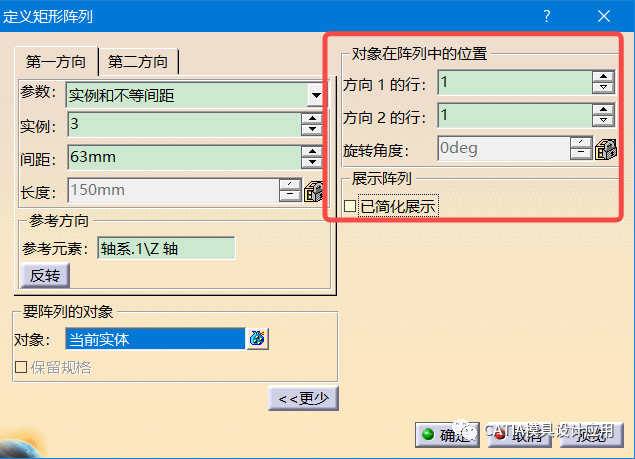

更多里，可以指定当前对象在方向1或者2中的位置，默认是排头，也可以指定为行列的其他位置。

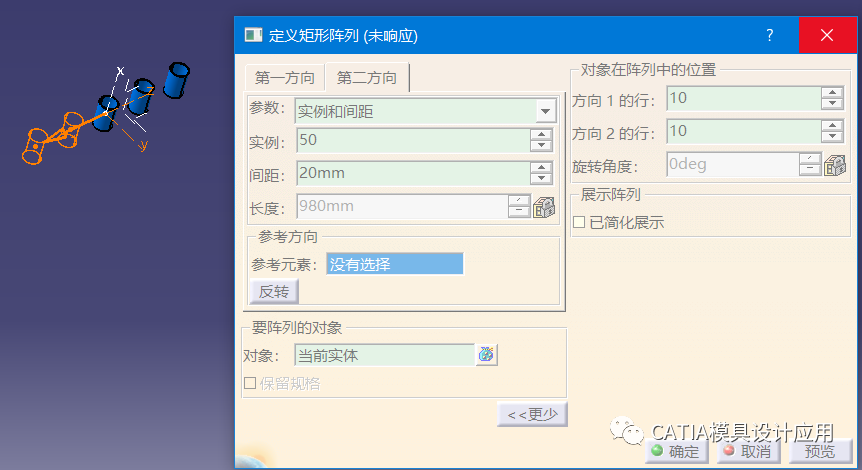

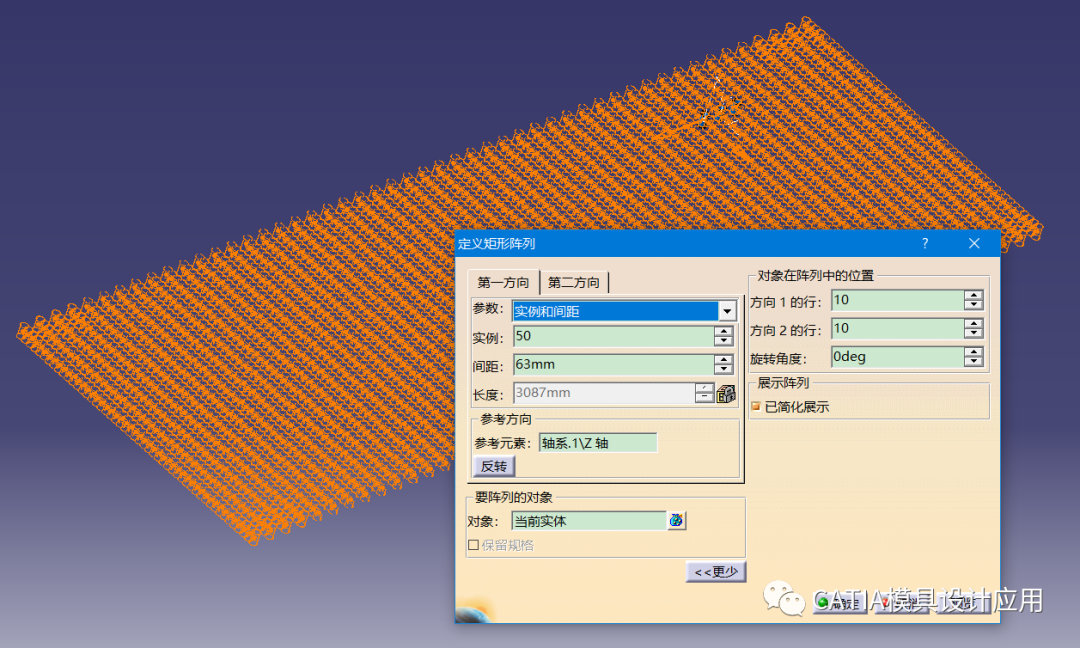

简化展示是用于非常多的实例数时，减小CATIA渲染压力的设置。

最后，我们来做一个示例吧，大家也可以仿照做一下。伙伴们可以在实战应用中，去了解命令中的诸多细节。感谢大家的时间。
