UG高版本编程:同心与径向驱动铣削技巧

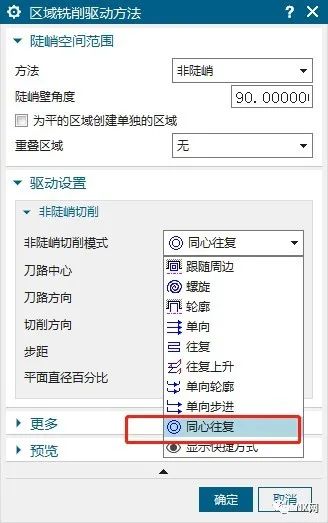

UG编程区域铣削调出“同心”和“径向”驱动的方法。

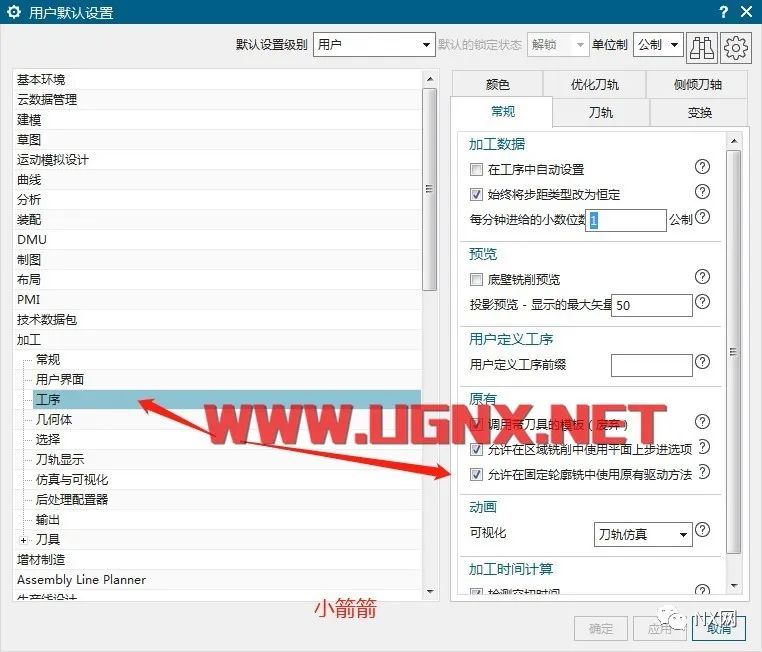

首先在NX软件菜单—用户默认设置—加工—工序—常规—√上【允许在区域铣削中使用平面上步进选项】和【允许在固定轮廓铣中使用原有驱动方法】—确定—保存,重启NX软件


软件在默认情况下,插入程序选择区域铣削是没有的

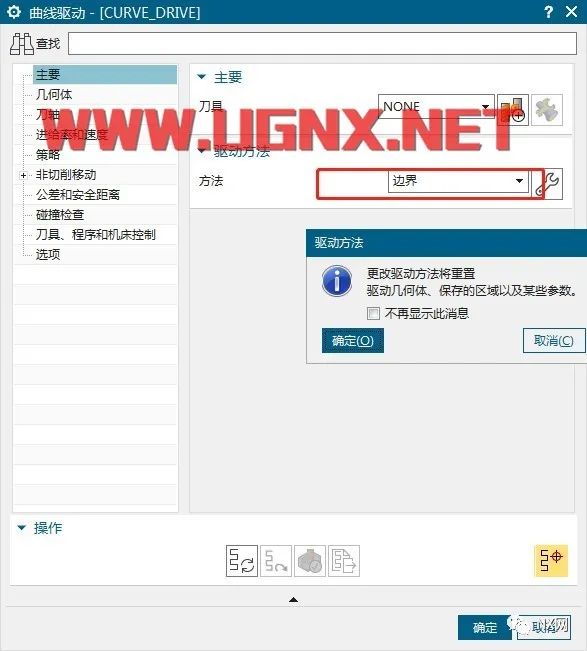

我们可以通过“曲线驱动”里的“边界”驱动方法来实现:

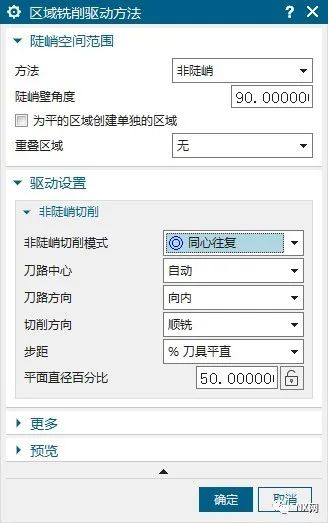

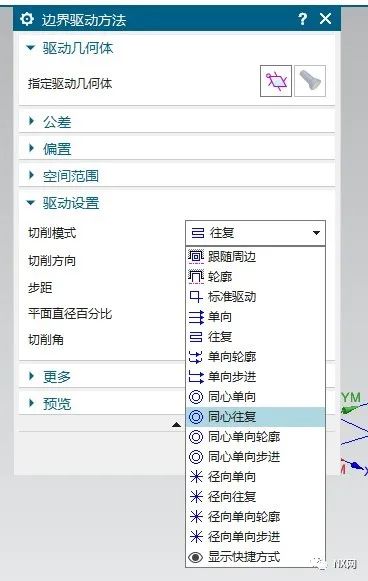

然后在边界驱动里选择需要的同心或者径向点确定退出边界,在驱动里切换到区域铣削:

会提示:更改驱动方法将重置,驱动几何体、保存的驱动以及某些参数。



这样的话就可以了,每次只能有一个。如果切换就重复操作,这个虽然不常用但是偶尔也会用到  不要说为什么不直接用边界呢,我相信很多人都没用过边界驱动。
