Hypermesh圆孔几何精细处理技巧与策略

Hypermesh导入几何模型时,通常会进行网格处理,但如遇到几何模型开孔,且其开孔相对比模型尺寸较小,无集中受力点,但如若不进行处理,划分网格时,网格划分较为复杂且不均匀,对后续计算造成极大困扰,故需对此类开孔几何模型进行处理,通常有如下处理方法:

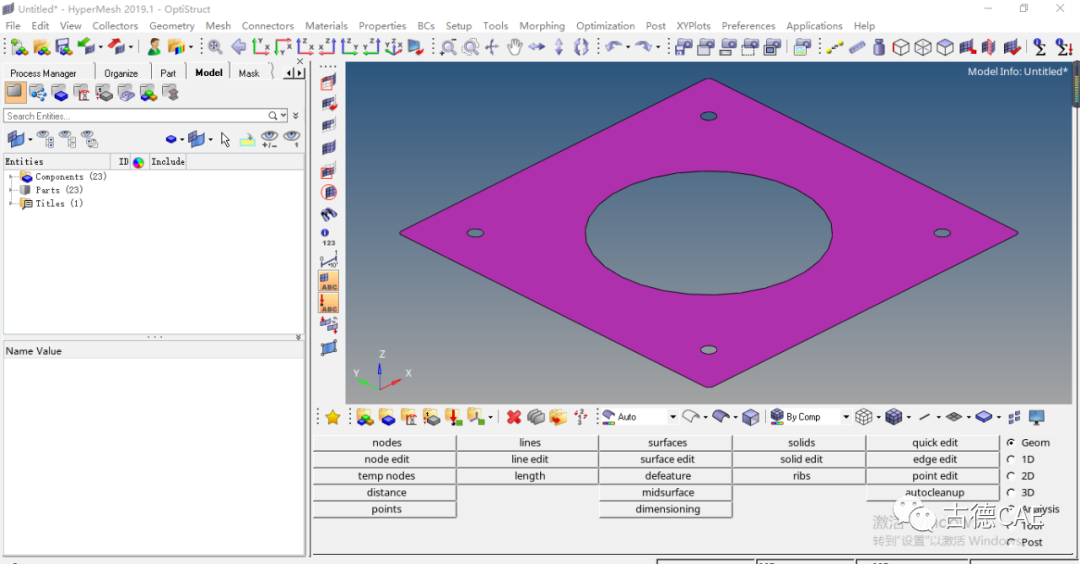

首先导入二维模型,如下图所示。

图1



点击GEOM,进入defeature,如下图所示。


图2

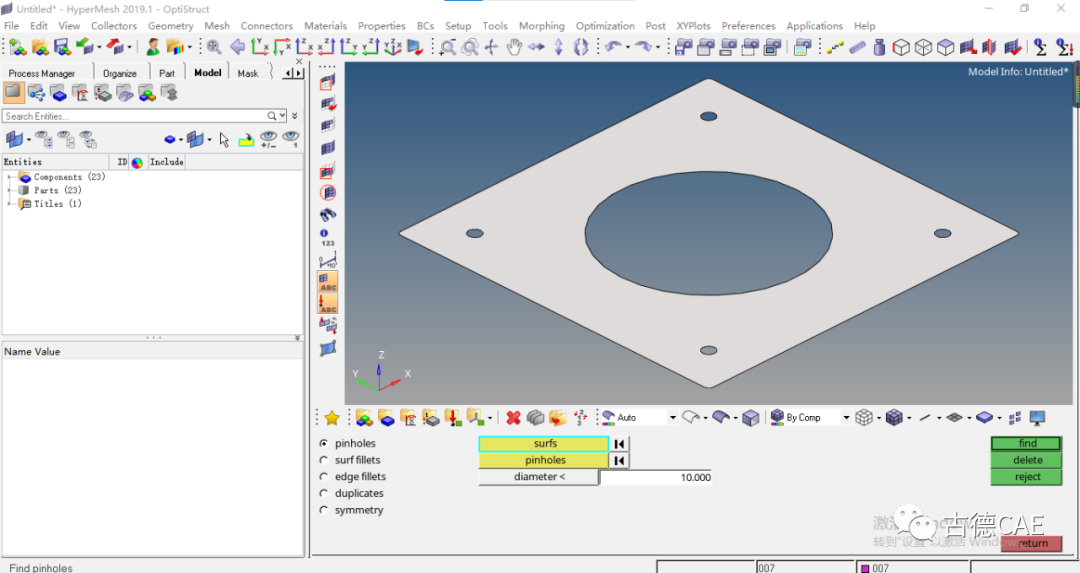

点击pinholes,选择如下图所示平面。


图3

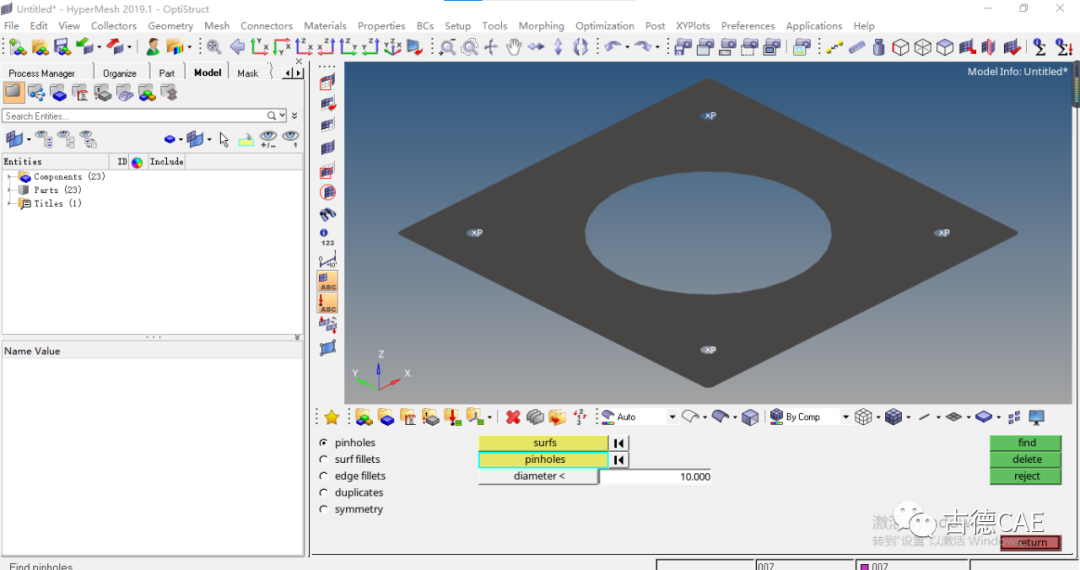

点击pinholes,并在其下方根据小孔尺寸输入对应数字直径大小,并点击find,如下图所示。


图4

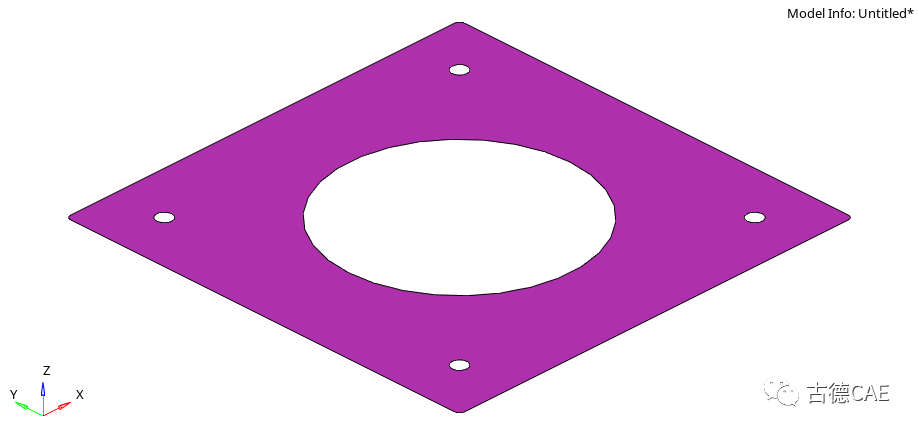

后点击delete,并返回,即可发现其四个小孔已经处理。

如若已经对导入几何模型进行网格划分,可采用其他办法进行处理。如下图所示,进入Utility操作面板,选择Geom/Mesh。


图5

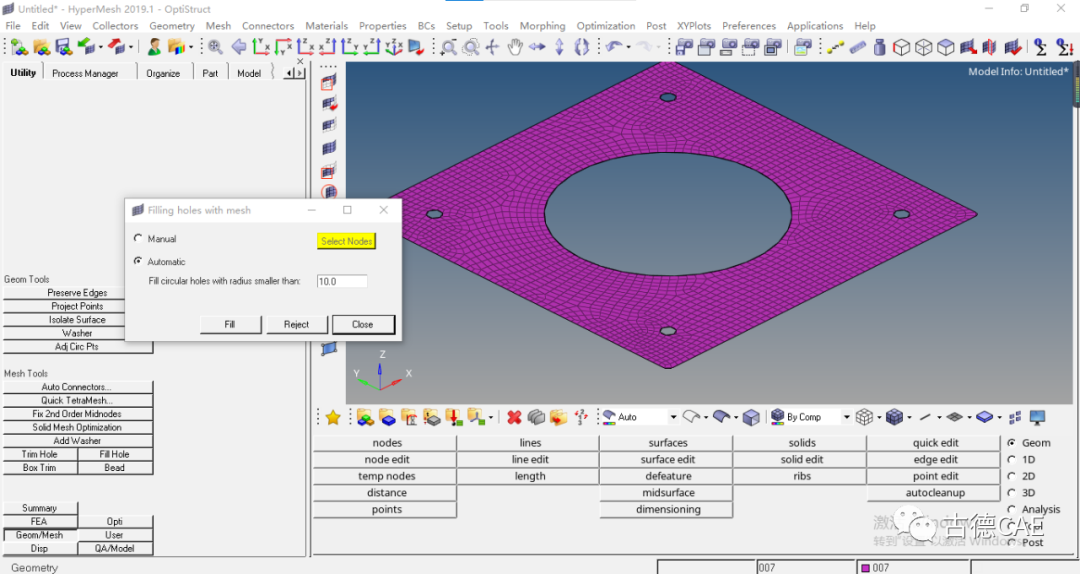

选择fill hole,进入如下界面,可在第一个选项Manual中选择圆孔的网格单元点,如下图所示,后点击fill,即可填充此圆孔。


图6

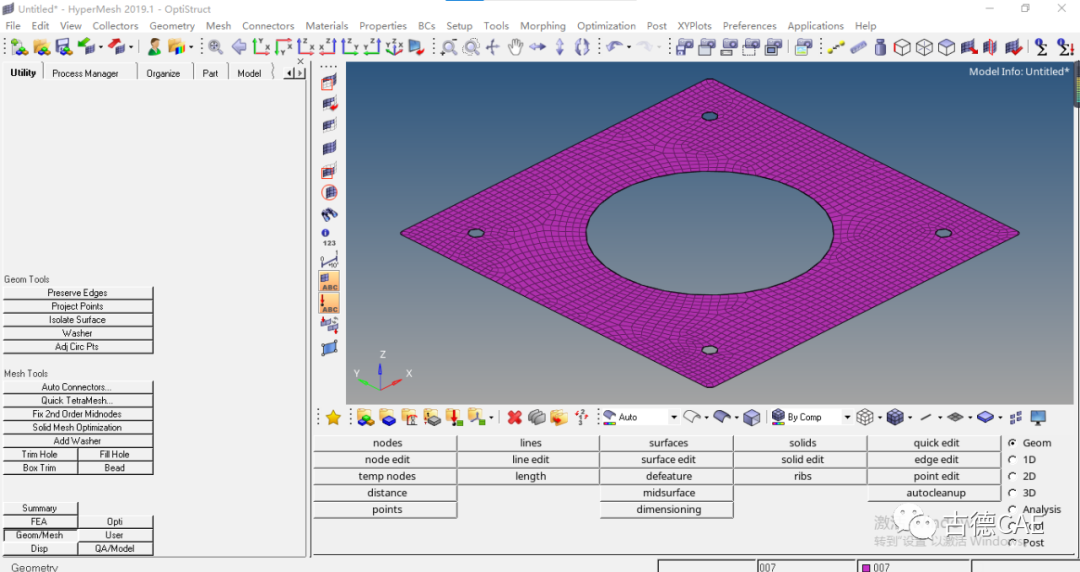

或可直接进入Automatic界面,并在其下方输入大于圆孔的直径尺寸,如下图所示,后点击fill,其最终模型如下图所示。其所有圆孔均自动填充。


图7



图8
