Ansys Remote Solve Manager (RSM)功能简介

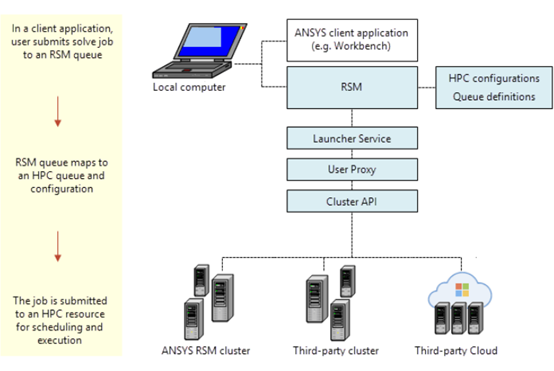

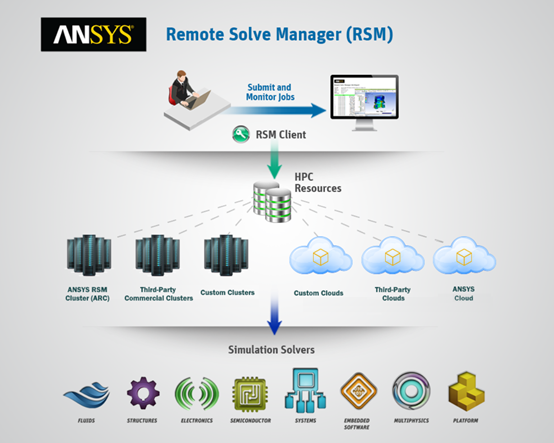

Ansys Remote Solve Manager(RSM)提供了配置和监视作业提交到HPC资源的核心框架。无论作业是提交到集群还是提交到云端,RSM的集成环境和工具都能让您轻松连接到现有的IT设备,在需要时为您提供对强大计算资源的无缝访问。
作业可以从应用程序客户端(如Ansys Workbench)直接提交给RSM,也可以通过云门户来提交。
Ansys RSM 提供以下核心功能:RSM 配置,Ansys RSM Cluster (ARC)和作业监视
1.1RSM 配置Configuration.
选择使您能够在HPC资源上运行Ansys应用程序的配置。通过类似向导的界面,RSM配置应用程序可以轻松地为集群或门户作业提交创建配置。
RSM配置使您能够将RSM与第三方作业调度器(如Microsoft HPC或LSF)或ARC集群(Ansys RSM Cluster)集成,您还可以为提交到第三方云计算服务的作业创建配置。无论资源类型如何,所有RSM配置都是一致的。
RSM 配置任务包括建立通信协议、指定文件处理方法、设置RSM队列和存储帐户信息。
1.2Ansys RSM Cluster (ARC)
如果您不使用第三方作业调度器(如Microsoft HPC或LSF),则可以使用安装RSM后的Ansys RSM Cluster(ARC)系统。ARC的运行方式与商业集群相同,在本地或分布式模式下运行Ansys应用程序,但它使用自己的调度功能,而不是第三方作业调度器的调度功能。
包含单个节点(无论是用户的本地计算机还是网络中的特定计算机)的ARC不需要任何特殊设置。包含多个节点的ARC需要服务配置和节点设置,但它提供了更强大的功能,使您能够在多节点环境中运行分布式并行作业。有关详细信息,请参见Ansys RSM集群(ARC)配置。
1.3作业监视
直接从工作台或使用RSM job Monitoring应用程序查看已提交作业的状态、查看作业日志并开展Debug。
RSM与许多Ansys应用程序集成(。Ansys解算器提供了向RSM提交解决方案的能力,而Ansys Workbench允许您提交项目更新、解决方案组件更新、设计点更新和设计优化研究。这使您能够在执行计算密集型任务时利用HPC计算资源。
向RSM提交作业时,请在求解属性中选择RSM队列。RSM队列与RSM中定义的配置相关联。RSM配置指定客户机如何与HPC资源通信,并标识HPC队列。
每个RSM安装都包含一个默认的Ansys RSM集群(ARC),可以在本地机器上使用,也可以在远程机器上配置。有关更多信息,请参见3.3 Ansys RSM集群(ARC)配置。如果您的组织使用商业集群,例如Windows HPC、LSF或PBS Pro,那么您也可以配置RSM将作业提交到该集群。有关更多信息,请参阅帮助文档中RSM与集群或云门户的集成。
通过使用Ansys支持,还可以创建自定义配置,使用户能够向第三方云提交作业。
如果作业将提交到远程群集,那么如果客户端无法直接与远程资源通信,则必须在群集提交主机上安装启动程序服务。此服务用于启动用户代理进程,该进程在提交作业之前对帐户进行身份验证。
1.4Ansys RSM支持的求解器及系统平台
RSM 支持以下应用及求解器:
Ansys RSM 在对应的操作系统支持以下的商业排队系统:
2Ansys RSM价值
Ansys RSM结合优化设计工具optiSLang以及Ansys最新发布的分布式计算服务工具DCS(Distributed Compute Service),能够调用成百上千的计算资源节点,实现数以万计的优化设计工况并行评估,大大节省产品优化设计时间。
3Ansys RSM 安装配置流程(Windows)
为了通过RSM成功地向HPC资源提交作业,RSM应用程序必须安装在装有客户端应用程序(例如,Workbench)的同一台计算机上。
如果作业将提交到远程集群,那么RSM启动程序服务也必须安装并在集群提交主机上运行。如果SSH用于客户端到HPC的通信,或者远程HPC资源是云,则不适用。
3.1RSM 软件安装

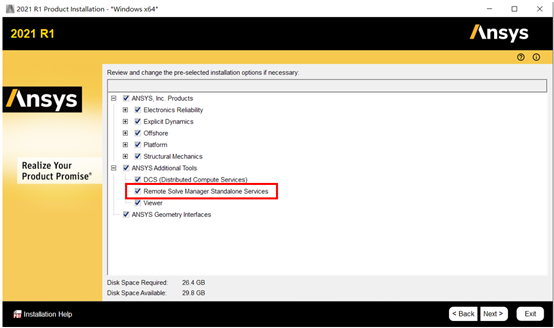

当您使用标准的Ansys产品安装流程时,RSM将与Ansys Workbench等产品一起自动安装。
您也可以使用独立的Ansys产品包安装来自行安装RSM (参考Ansys Help Installing a Standalone RSM Package)。
3.2 安装、配置RSM 启动服务(Launcher Service)
如果作业将从客户端提交到远程集群,则通常需要执行此步骤,在集群上的提交主机上安装RSM启动服务。如果客户端使用SSH作为通信协议,或者如果远程HPC资源是云,则不需要使用此步骤。
当从RSM客户端向HPC 提交作业时,支持以下平台组合主机:Windows到Windows,Linux到Linux,Windows到Linux。不支持将作业从Linux RSM客户端提交到Windows提交主机。
Windows 下配置RSM 启动服务
当RSM安装在Windows机器上时,您可以将RSM启动程序进程配置为Windows服务并安装,以便在Windows系统启动时自动启动它。您还可以使用RSM提供的工具卸载和重新启动服务。
要将RSM启动程序服务配置为在启动时自动启动:
如果RSM launcher服务已经被移除,您也可以使用上面的步骤序列来重新配置服务。
3.3Ansys RSM Cluster (ARC) 配置
如果用户未使用第三方作业调度器(如Microsoft Windows HPC或LSF),则可以使用Ansys RSM Cluster(ARC)调度器将作业提交到一台计算机或一组计算机。ARC调度系统虽然不提供第三方调度程序中可用的所有高级功能,但包含调度和运行从Ansys产品提交给RSM的作业所需的基本功能。ARC允许用户立即开始使用RSM,有效利用HPC资源。
3.3.1 安装先决条件
在配置Ansys RSM集群(ARC)之前,请检查下面的重要注意事项,并确保满足所有先决条件:
3.3.2 创建Ansys RSM Cluster (ARC)资源
3.4为RSM配置ARC计算资源
本节将在局域网内另一台电脑(本文以计算机名SHHWEIWZHAN的电脑为例)上配置RSM。
3.5仿真任务提交与监控
3.5.1 作业提交(以Ansys Mechanical为例)

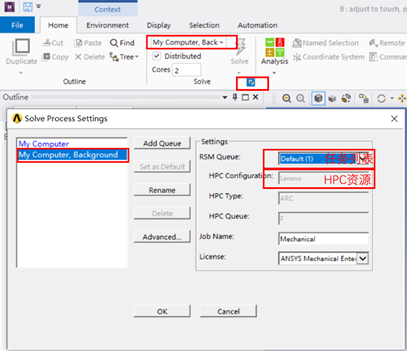

在Mechanical界面下打开Solve Process Setting面板,可以通过选择HPC资源对应的RSM Queue提交计算任务。
3.5.2 作业监视

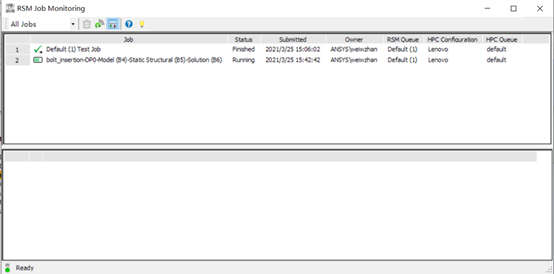

该程序可以监视作业状态:
3.5.3 HPC资源监视

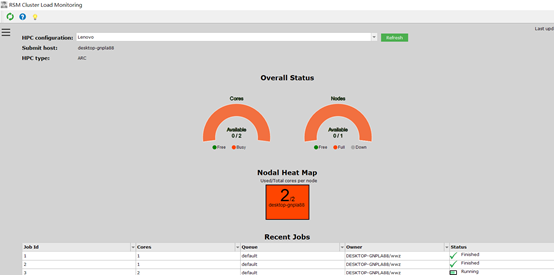

该程序可以监视所选HPC资源的状态:
