中望3D 2020 重叠检查

   重叠对象很难发现，但非常有必然清除，重叠检查启动该命令，其会提供一个列表告诉用户哪些对象存在重叠，并用红色双点划线标示重叠部分，用户可以选择列表上的条目，查看是哪一条，如确定不想要，可以直接删除。

路径：草图环境—>查询Ribbon—>草图医生

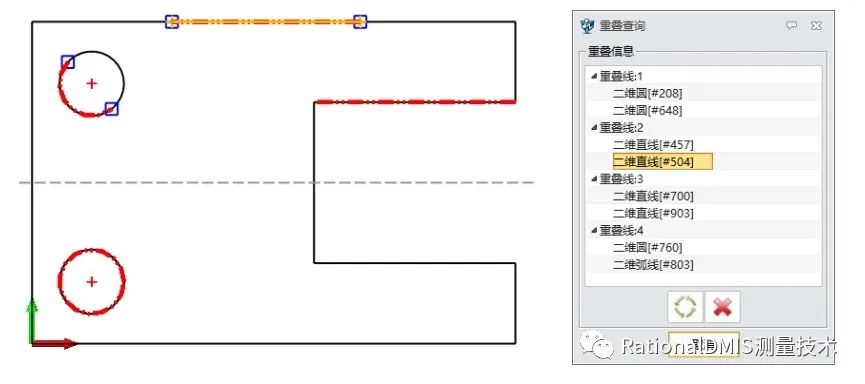

步骤01 点击此命令，基于可见的几何体，所有重合的几何体都将显示在重叠查询对话框中。

步骤02 选择列表框中的几何体，工作区会高亮显示对应的几何体。

步骤03  如果高亮显示的几何体是不需要的可以点击删除按钮删除它。

步骤 04 点击更新按钮重新查询重叠信息。

注释：在分析过程中不考虑空白几何。
