中望3D 2021草图设计：精准绘图秘籍

与其他二维软件（如AutoCAD）相比，中望3D 的二维截面草图的绘制有自己的方法、规律和技巧。

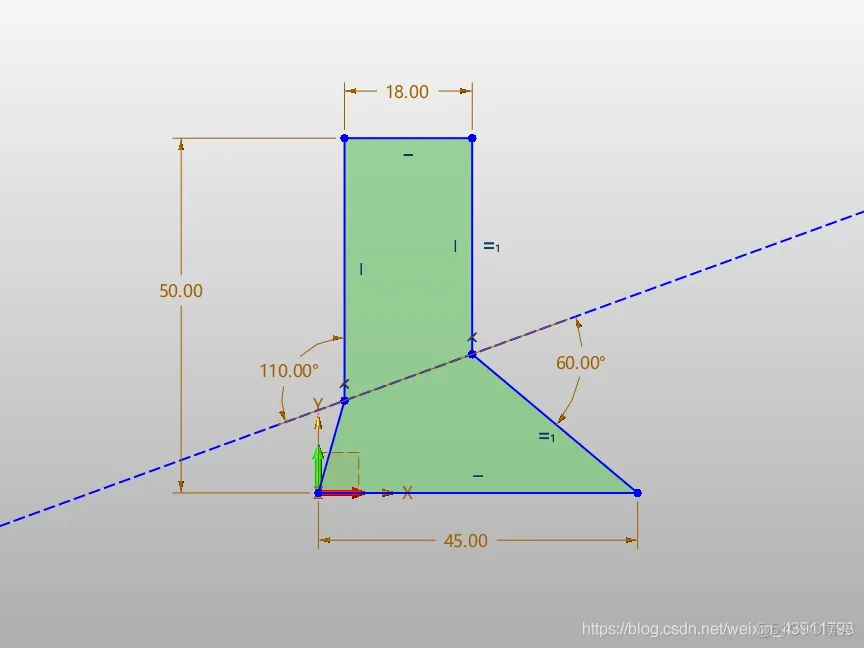

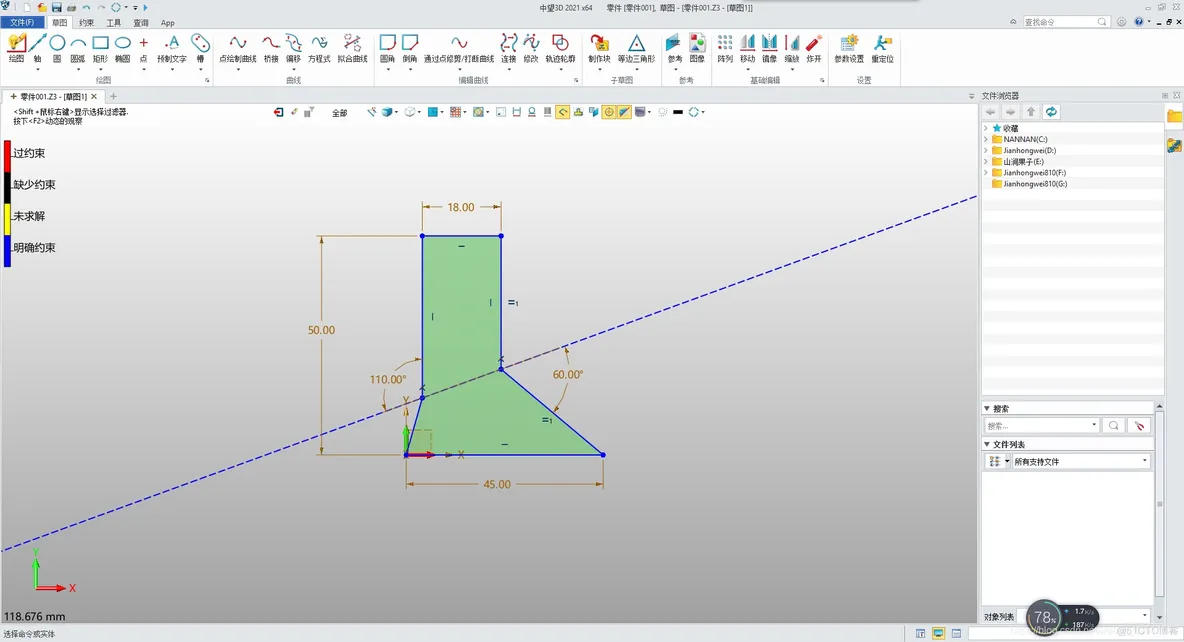

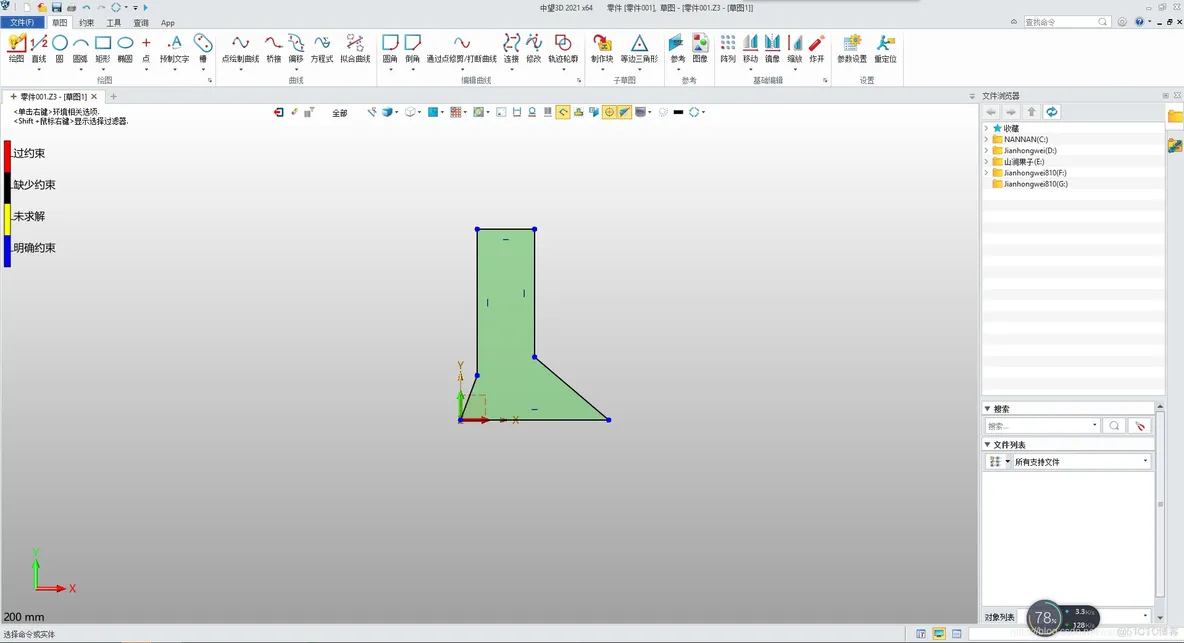

用AutoCAD绘制二维图形，通过一步一步地输入准确的尺寸，可以直接得到最终需要的图形。而用中望3D绘制二维图形，一般开始不需要给出准确的尺寸，而是先绘制草图，勾勒出图形的大概形状，然后对草图创建符合工程需要的尺寸布局，最后修改草图的尺寸，在修改时输入各尺寸的准确值（正确值）。由于中望3DR具有尺寸驱动功能，所以草图在修改尺寸后，图形的大小会随着尺寸而变化。这样绘制图形的方法虽然繁琐，但在实际的产品设计中，它比较符合设计师的思维方式和设计过程。

例如，某个设计师现需要对产品中的一个零件进行全新设计，在设计刚开始时，设计师的脑海里只会有这个零件的大概轮廓和形状，所以他会先以草图的形式把它勾勒出来，草图完成后，设计师接着会考虑图形（零件）的尺寸布局和基准定位等，最后设计师根据诸多因素（如零件的功能、零件的强度要求、零件与产品中其他零件的装配关系等），确定零件每个尺寸的最终准确值，而完成零件的设计。

由此看来，中望3D的这种“先绘草图、再改尺寸”的绘图方法是有一定道理的。
