网格质量评估与优化策略




问题描述:

网格质量检查主要有两个方面的作用:(1)提高仿真计算收敛;(2)提高仿真计算的准确性。尤其对于瞬态问题分析,

对有限元模型进行网格质量检查及改进变得很重要。




1. 网格检查基本操作设置


所有体网格检查:

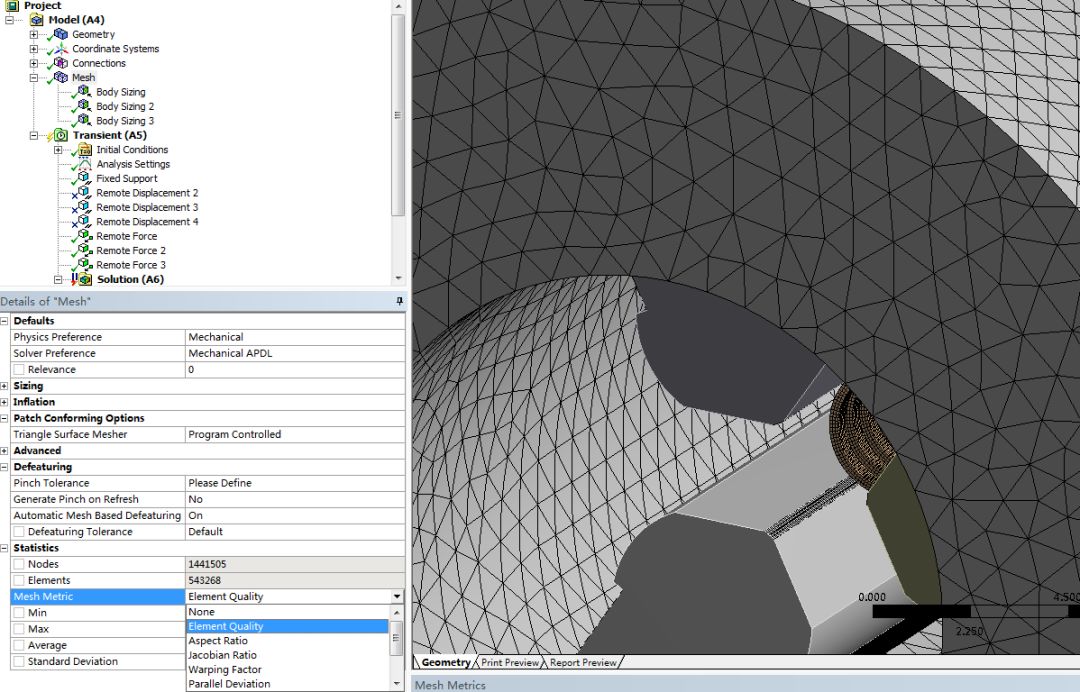

完成有限元模型网格划分后,可以对网格进行质量检查,具体操作 Mesh - Statistics - Mesh Metric - Element Quality,如图1。默认是None,不做网格检查。常用的质量检查包括:

Element Quality 和

Aspect ratio 。


图1 网格质量检查








Element Quality



中主要关注 Min , Max 和 Average ,单元



质量数值越大越好,平均质量一般不能低于 0.7。



Aspect ratio


中主要关注 Min , Max 和 Average ,


Aspect ratio 值越接近1越好。



单个体的网格质量:

我们对所有体划分完网格后,并完成 Mesh Metric 的设置后,选择单个体后,按照 Detail-stastics-Mesh Metric 就可以显示单个体的 Element Quality 和 Aspect ratio,如图2。






通过

剖切模型进行六面体划分,或适当改变单个体的网格大小,提高单个体网格质量。回看 ansysworkbench 六面体网格划分有详细的网格切割步骤。




图2 单个体网格质量检查

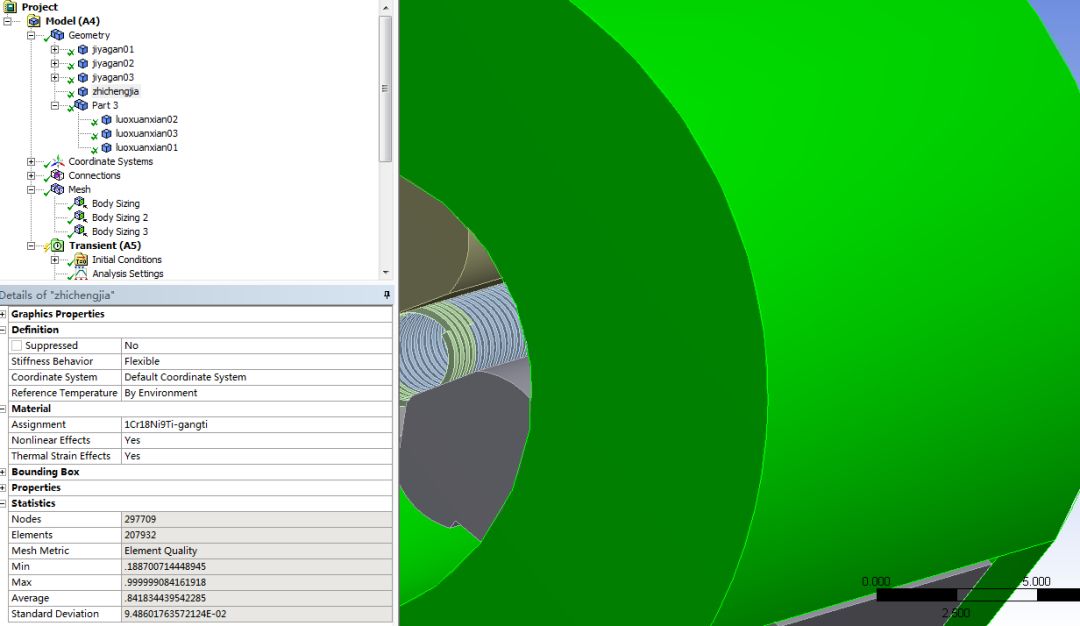

图 3 显示选中体的 Element Quality 最小值为 0.18,小于 0.7,在进行瞬态动力学计算时,如果出现计算不收敛,可以对该体进行网格质量检查,重新改进网格质量,帮助计算收敛。



瞬态接触材料非线性收敛问题 - 螺旋线挤压变形分析

中,就进行了网格改进,子步变化,增加内存的交替改进完成了瞬态计算的收敛。

图3 选中体单元质量情况




对体进行模型切割,并进行网格划分,图 4 显示模型切割后情况。图中隐藏了部分体。

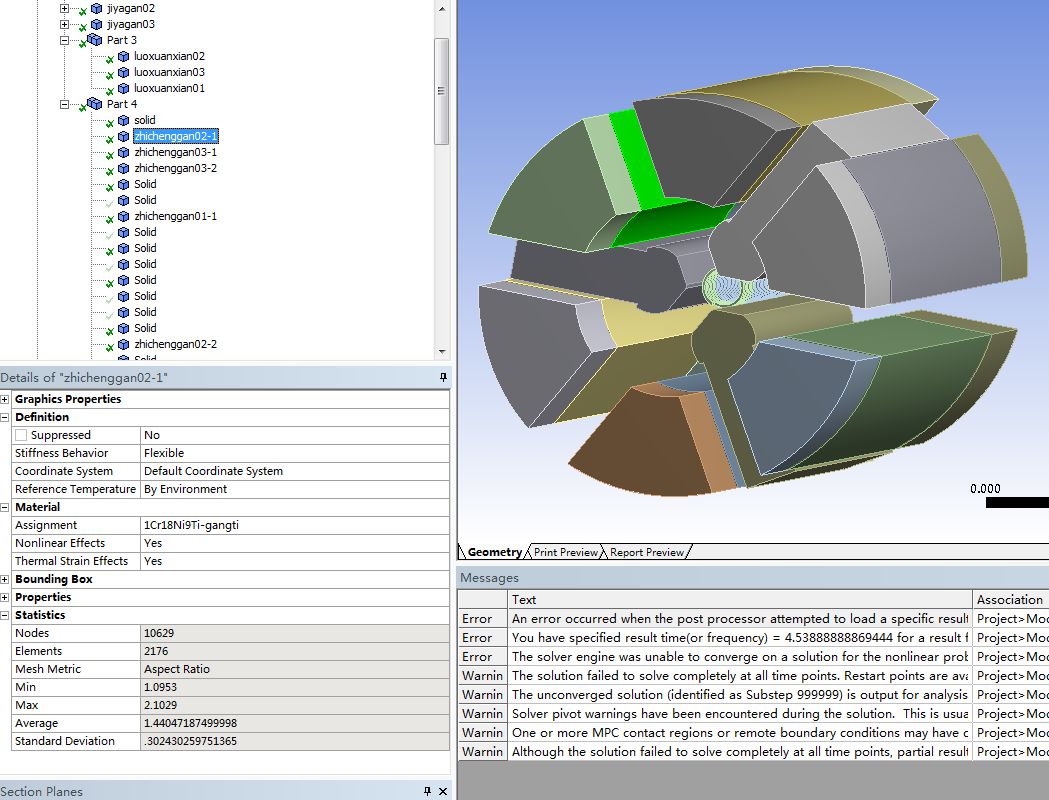

图15 切割后体网格质量
