ANSYS内力包络图绘制全攻略

 内力包络图是工程设计中一个非常重要的概念,随着工况的不同,对结构进行包络设计  至关重要。与常规设计软件不同,在ANSYS当中绘制内力包络图比较繁琐,今日水哥就给大家介绍一下如何在ANSYS当中绘制内力包络图。

       本次案例以水哥经典50讲中的第三讲,平面框架受力为例。

【案例背景】

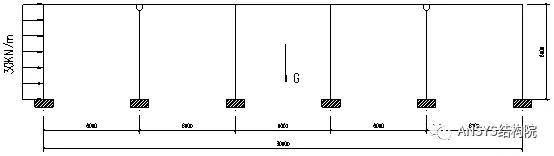

    如下所示一单层平面框架结构,材料弹性模量为30Gpa,泊松比为0.2,密度为2500kg/m3,柱尺寸为500mm500mm,梁尺寸为300mmx600mm,承受水平荷载30KN/m,竖向荷载50KN/m,按如下四种情况考虑,采用ANSYS分析并绘制弯矩包络图。

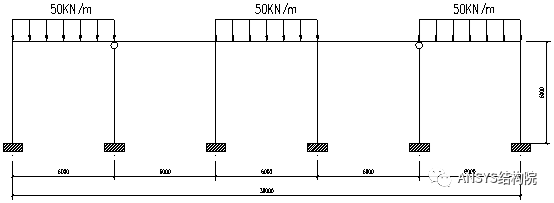

1、工况一



2、工况二

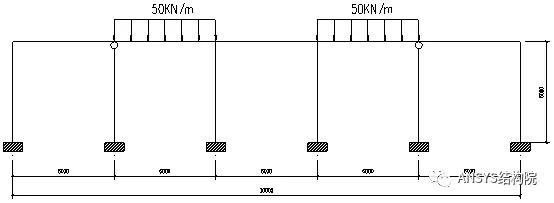

3、工况三

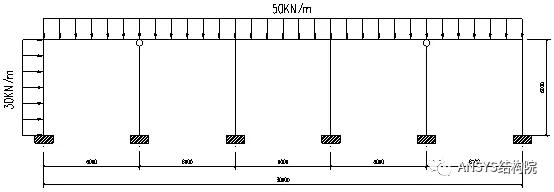

4、工况四



下面分别为工况一~四的弯矩图

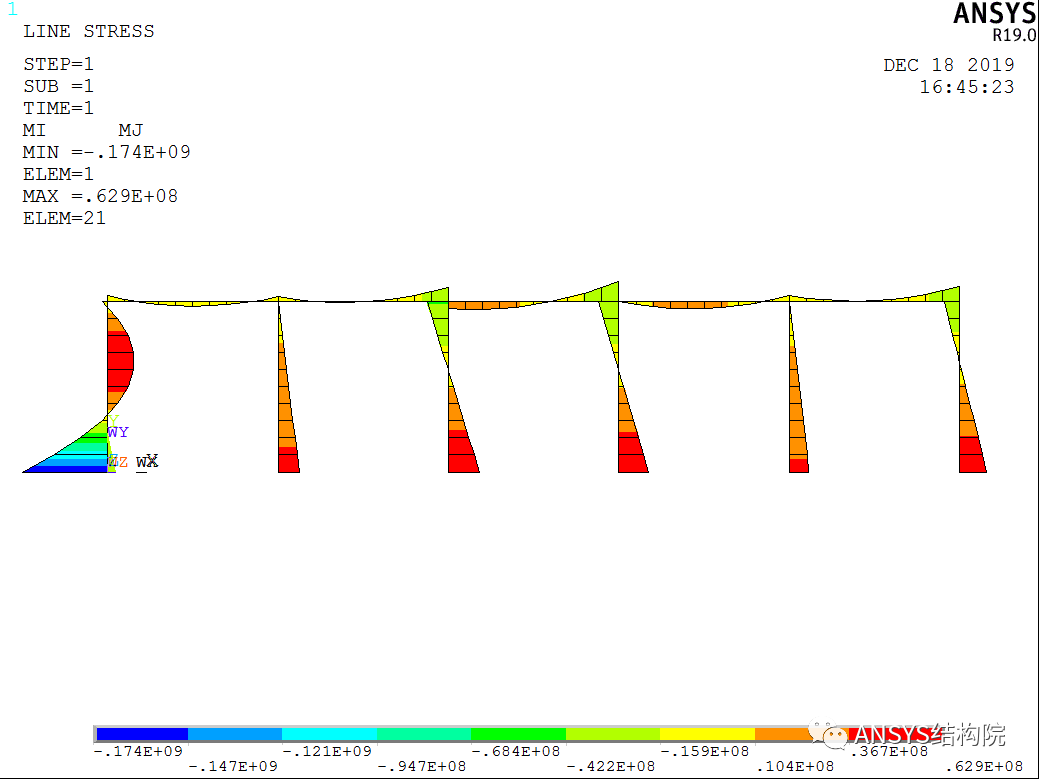

工况一弯矩图(单位:N.mm)



工况二弯矩图(单位:N.mm)



工况三弯矩图(单位:N.mm)

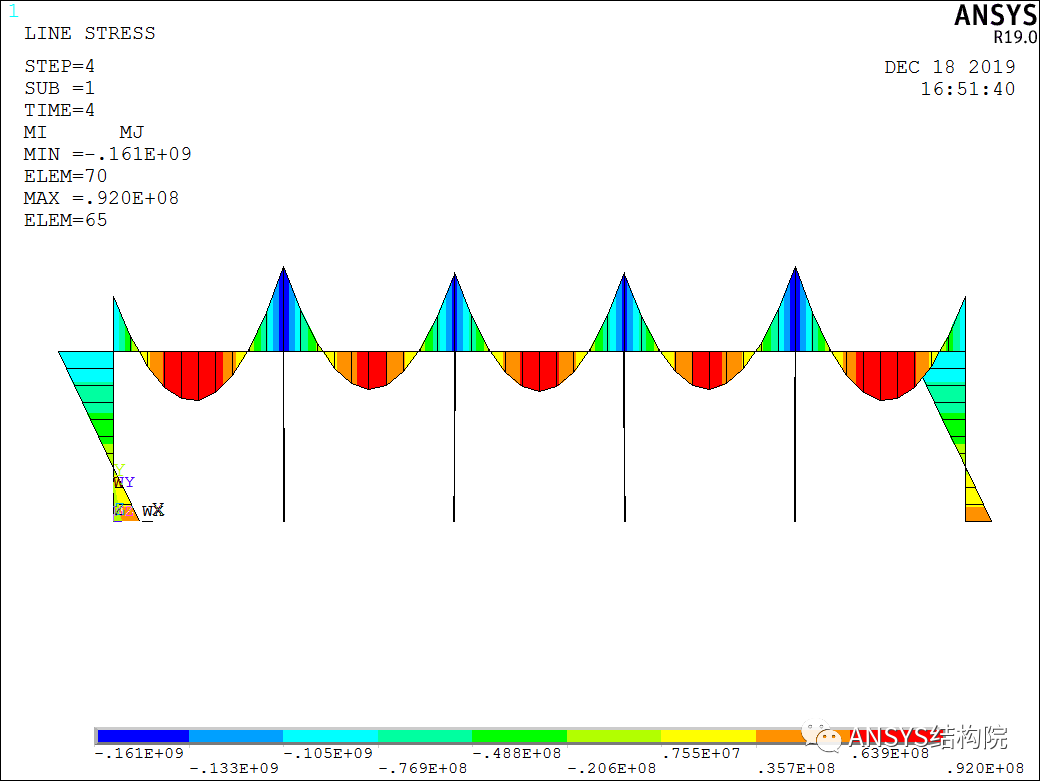

工况四弯矩图(单位:N.mm)

     接下来就为大家说明如何根据上述弯矩图做出内力包络图。

      要做内力包络图,主要思路为利用工况的概念,写工况循环,然后比较取其中的较大值,重新写单元表,最后绘制即可,具体操作步骤如下:

1、根据前面计算工况,在后处理当中分别定义工况;

2、清空当前数据库,读入第一个工况;

3、定义单元表;

4、分别比较第一个工况与后续每个工况单元表对应位置数据的大小,并选定较大值,进行存储,定义Max工况;

5、分别比较第一个工况与后续每个工况单元表对应位置数据的大小,并选定较小值,进行存储,定义Min工况;

6、绘制Max工况、Min工况即可得内力包络图。

具体命令流如下:

!弯矩包络图求解

/post1

*do,i,1,4

lcdef,i,i

*enddo

etable,mi,smisc,2

etable,mj,smisc,15

lczero

lcase,1

etable,refl

plls,mi,mj,-1

lcwrite,5,m0

!===========

!弯矩包络图正值

lczero

lcsel,s,2,3

lcoper,max,all

etable,refl

plls,mi,mj,-1

lcwrite,6,max

!弯矩包络图负值

lczero

lcsel,s,2,3

lcoper,min,all

etable,refl

plls,mi,mj,-1

lcwrite,7,min

save

按上述命令流,得到Max以及Min的包络图如下:



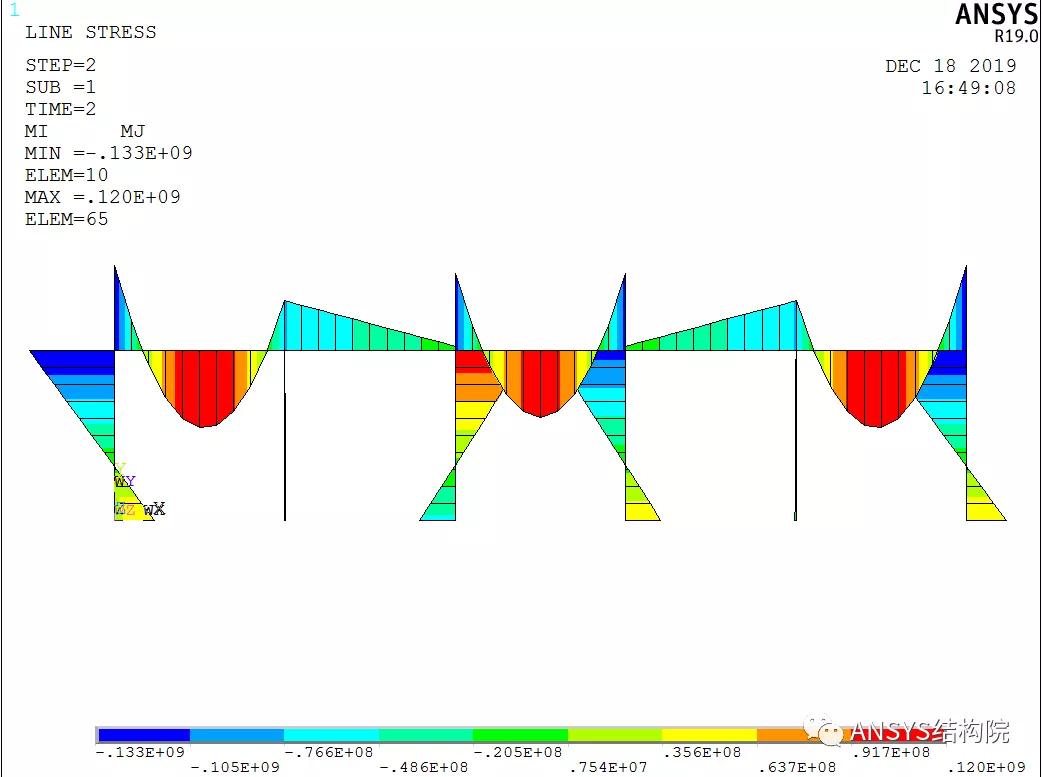

Max弯矩包络图(单位:N.mm)



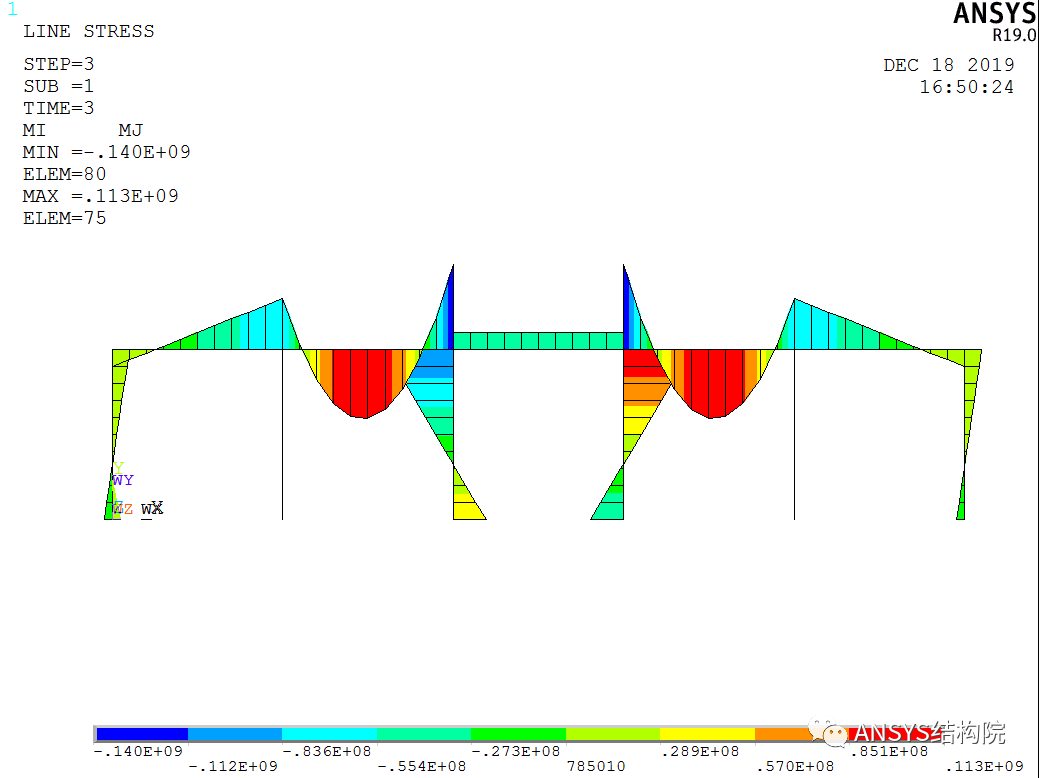

Min弯矩包络图(单位:N.mm)

            第一步: 不过分强调弯矩的正负,工程上只需明白哪侧受弯即可,正负只是相对,故而为了更好的绘制图例,将Min弯矩图中的单元乘以-1,主要命令为smult,使其值为正值,方便后续统一云图图例,命令流如下:

!弯矩包络图负值

lczero

lcsel,s,2,3

lcoper,min,all

etable,mi,smisc,2

etable,mj,smisc,15

smult,Mi,MI,,-1

smult,MJ,MJ,,-1

etable,refl

plls,mi,mj,

lcwrite,7,min

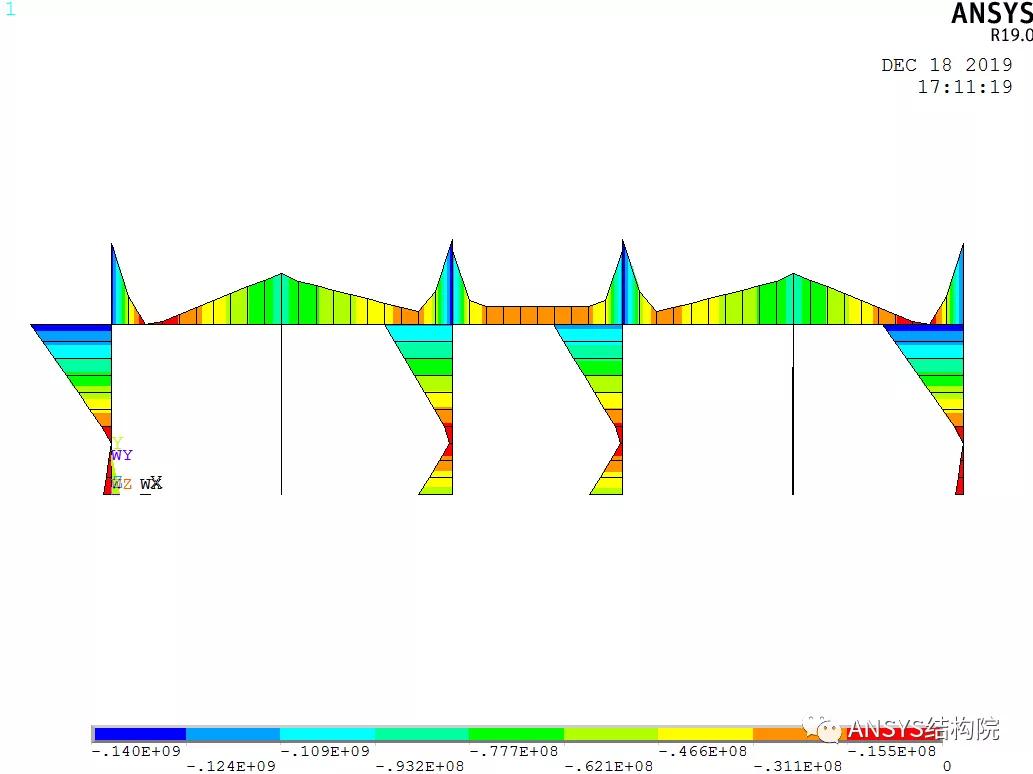

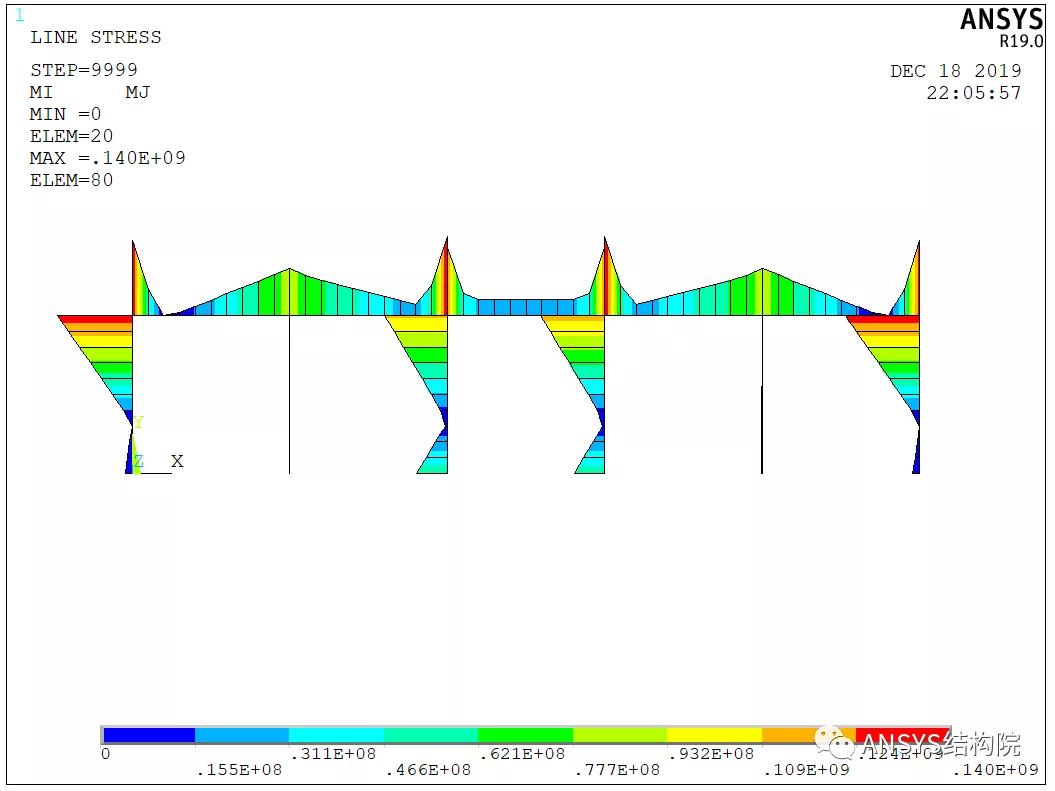

调整后的Min云图如下:

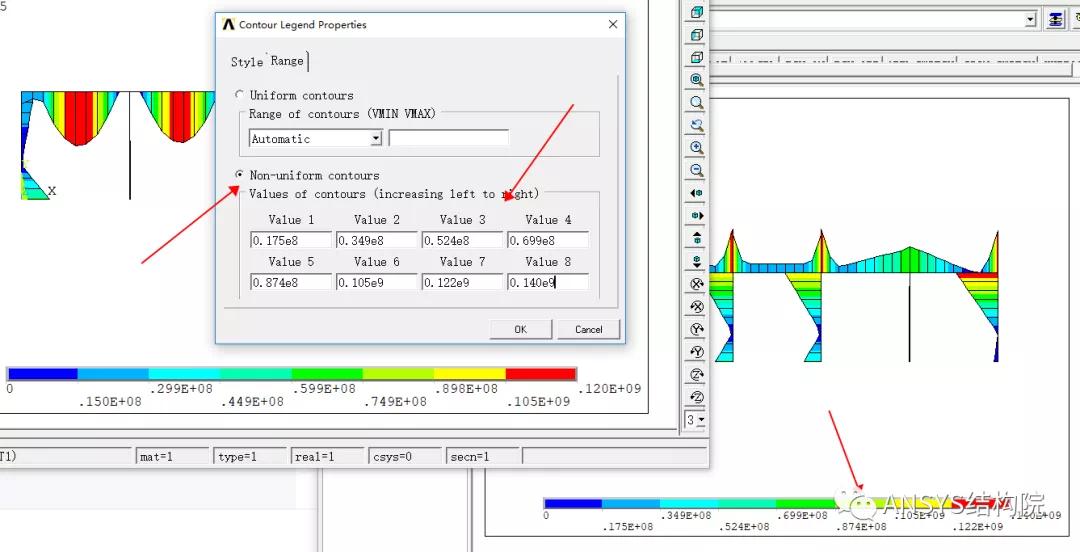

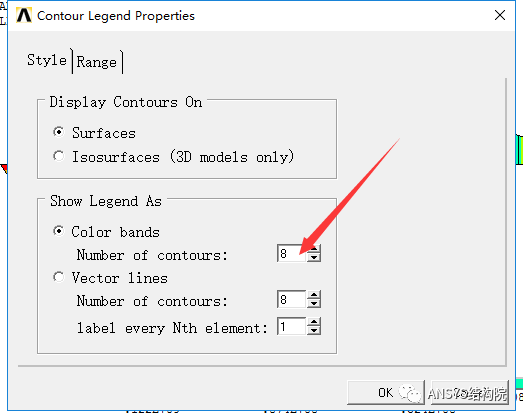

      第二步: 将鼠标移动至图例处,点击鼠标右键,点击Contour Properties,即可进入设置云图显示范围的设置,由于后续自定义图例数值只能为8个数值,故在设置颜色分阶的时候设为8阶(ANSYS默认为9阶),同时,隐藏掉左上角绘图信息,左上角信息等,同时点击Plotctrls--Capture Image,导出矢量图,格式为bmp。

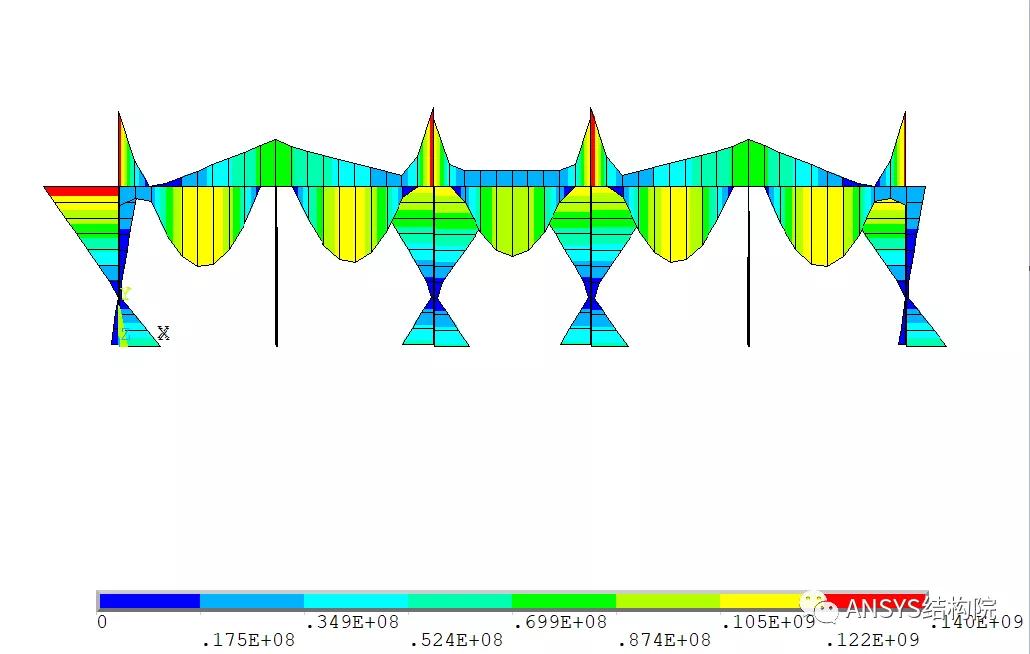

   第三步: 新打开软件,绘制Max包络图,设置颜色分阶为8阶,根据与Min图比较,Max最大弯矩值为120KN.m,Min最大弯矩值为140KN.m,为统一,调整Max的图例分布范围,数值按Min比例数值输入,输入的时候需按照升序输入。调整之后的Max包络图如下:

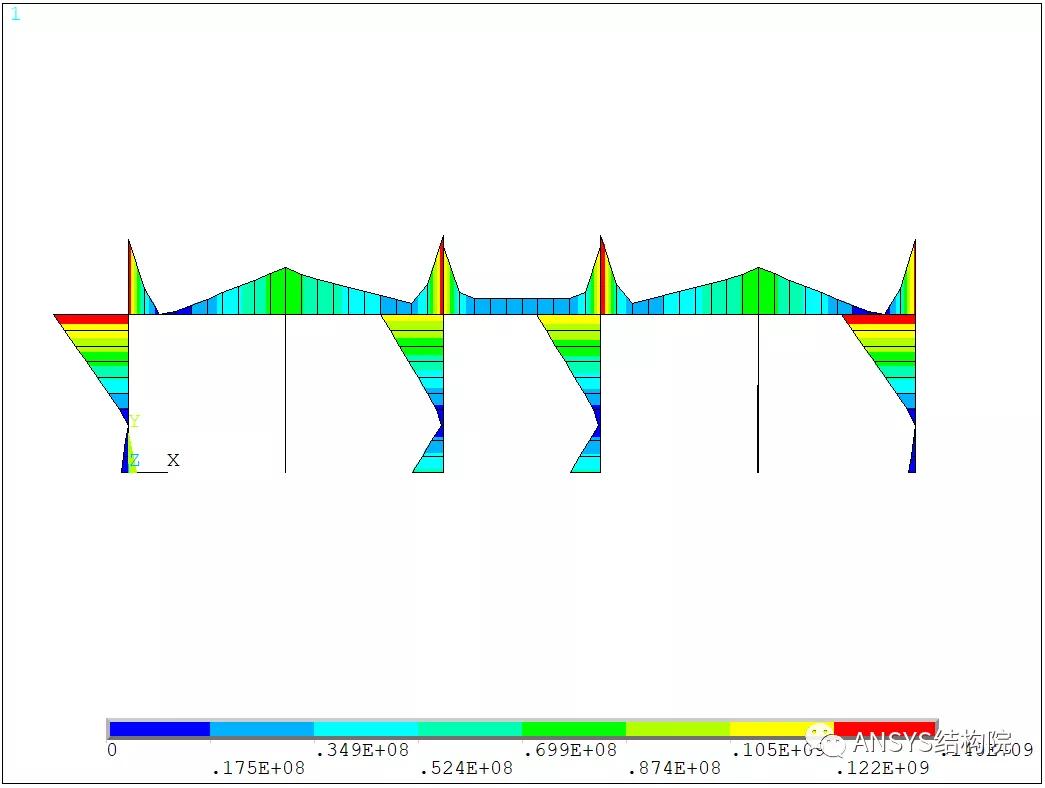

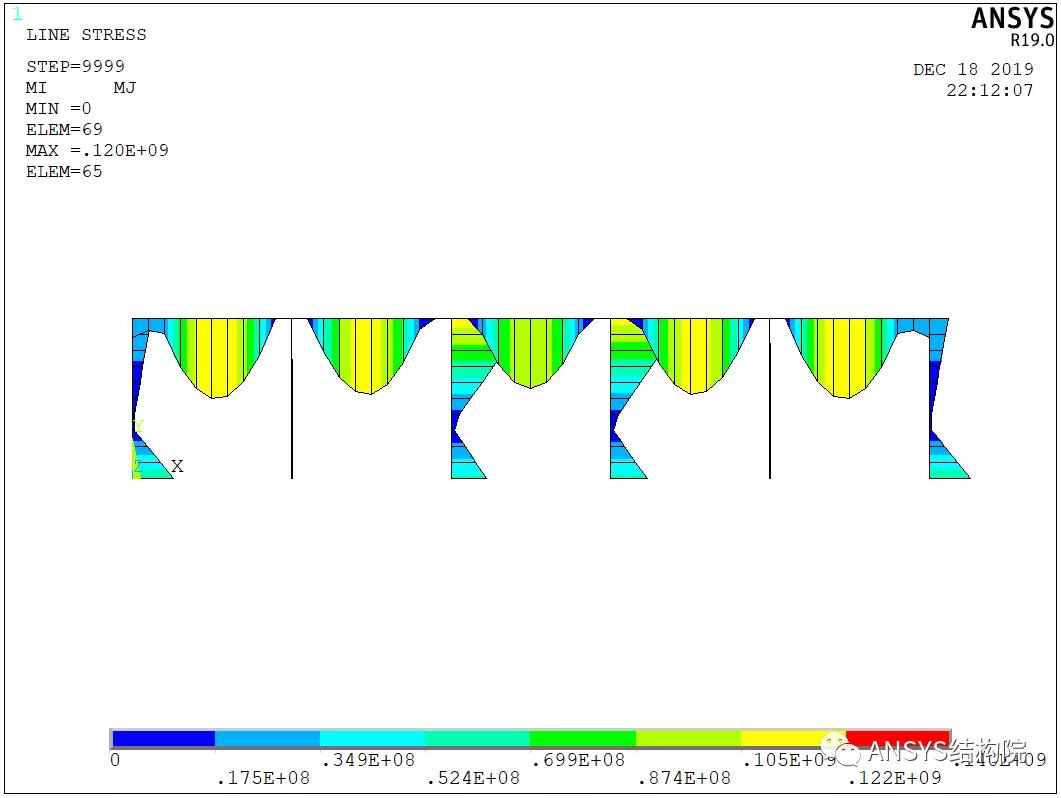

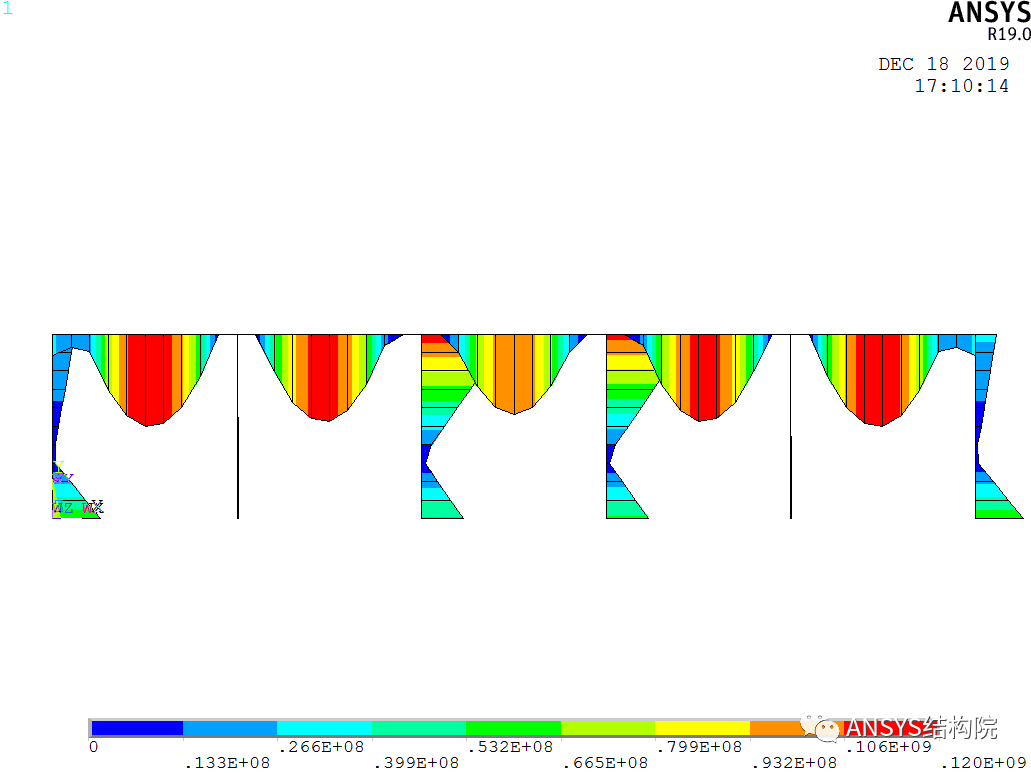

调整后的Max弯矩图如下:



完成上述步骤后,两者云图比例保持一致了,接下来就要开始云图组装了

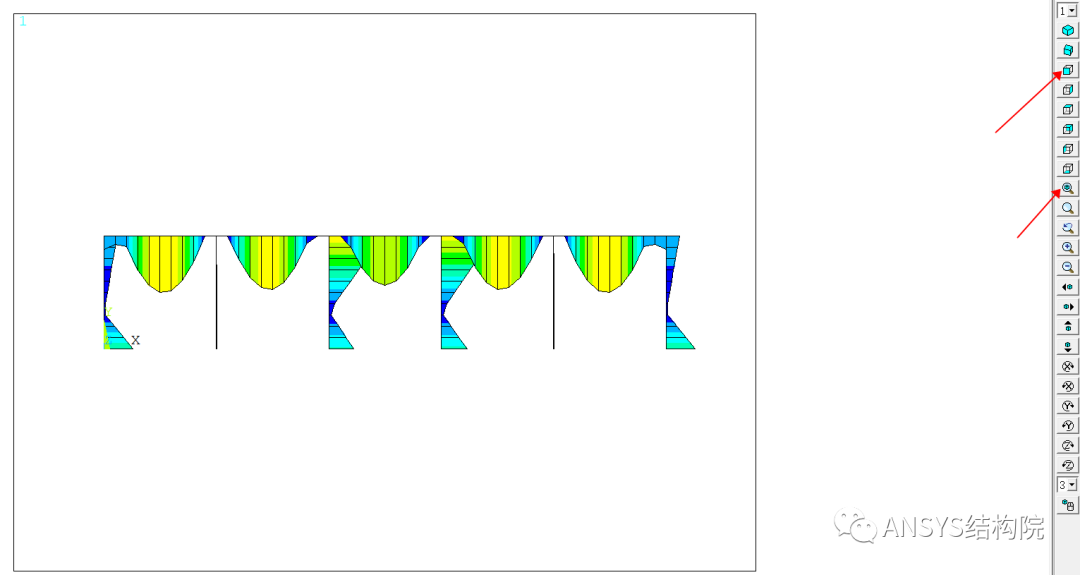

      第四步: 将上述调整过后的Max图导出为矢量图,方法同第二步,同时为了保证位置重合,在导出之前需要点击fit view,然后点击正视图,导出之前去掉Max图中的任何信息,如下。

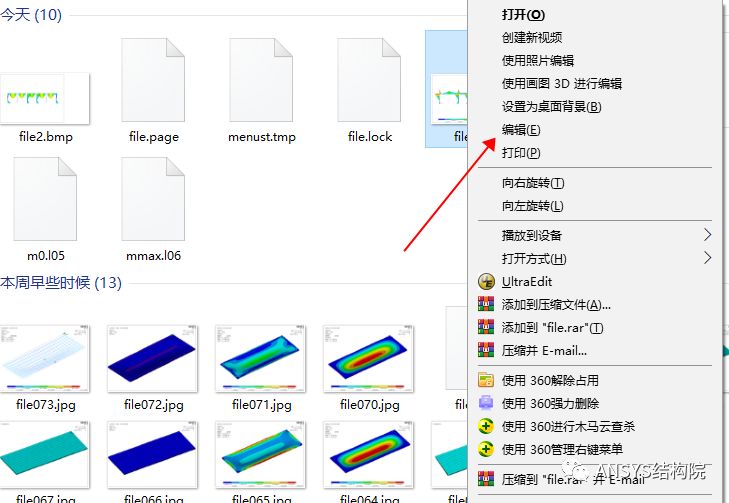

       第五步:找到导出的两张图片,右键用windows 自带画图编辑打开,没错,不用PS,直接用window自带的编辑工具。

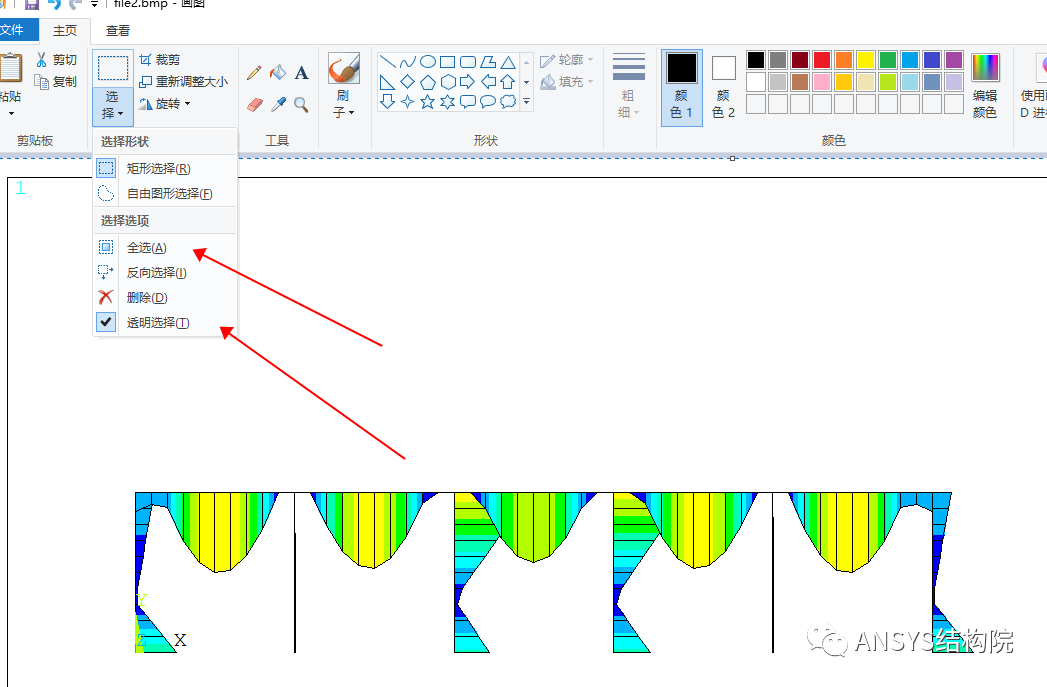

       第五步:找到max弯矩图,点击全选以及透明选择,然后Ctrl+C,切换至Min弯矩图,Ctrl+V,然后点击透明选择,即可发现Max图已经**过来,这时候经过适当的微调,即可重合,然后裁剪掉多余部分即可,一张比较完美的弯矩包络图就出来了,如下。





      当然上述云图还可以换成等值线来显示,操作步骤一样,上述步骤纯属娱乐,只是为了达到类似设计软件的效果,实际设计时可以分别来回切换Max图和Min图确定最不利内力即可。
