Speos模拟结果叠加分析实战


speos可以根据不同的场景使用不同的探测器,得到不同的模拟结果。其中xmp为最常见的模拟结果格式,可以通过xmp文件检查模拟结果的亮度、照度、光强等信息。

本文通过speos向大家展示xmp格式模拟结果叠加的操作方法,并对比不同情况下的叠加效果。

目录:

1. 模拟叠加方法

2. 不同情况叠加效果展示

A.同一个模拟叠加效果

B.不同且相互独立模拟叠加效果

C.不同且相互影响模拟叠加效果

3.总结

1. 模拟叠加方法

  1. 打开speos viewers,选择Virtual Photometric Calc,在弹窗里分别输入两个被叠加的文件(通过路径选择文件),以及叠加结果文件的位置和名称。

点击process开始生成,生成结束后可以直接预览叠加效果。

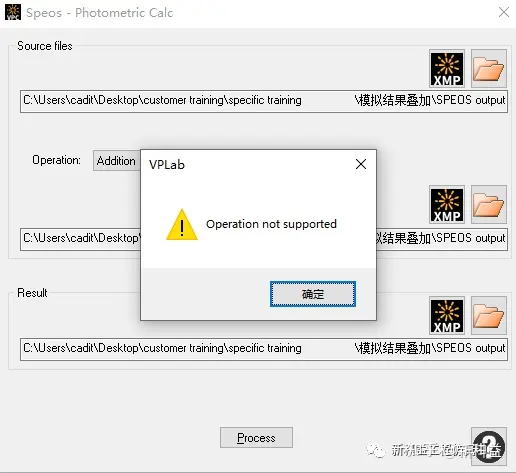

注:不同模拟必须使用相同探测器,且探测器无分层,否则会出现叠加失败,如下图:

2.不同情况叠加效果展示

a.同一模拟叠加效果

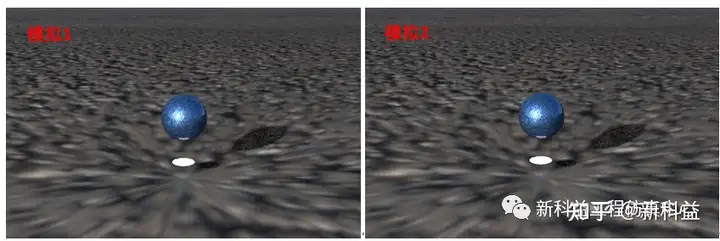

模拟1和模拟2的光线数量均为5pass,将两个模拟进行叠加。

模拟3的光线数量为10pass,对比叠加后的效果,可以发现:

à叠加后亮度值也叠加
à叠加后的模拟精度高于原模拟

b.不同且相互独立模拟叠加效果

模拟1只包含环境光,模拟2只包含球底部面光源。

模拟3既包含环境光也包含面光源,对比叠加效果:

à叠加后效果与模拟3很接近
à叠加后效果有些噪点

c.不同且相互影响模拟叠加效果

模拟1与模拟2采用不同的面光源和实体,相同的环境光。

模拟3对比叠加效果:

à叠加后亮度值也叠加
à叠加后有重影,相互影响的位置有虚像

3.总结

a.同一模拟叠加可以提高模拟精度,适合单次模拟光线数不足,通过叠加来增加模拟精度的情况,但是模拟后亮度会有偏差,不适合精确的亮度分析。
b.不同且相互独立模拟叠加时,可以替代两个模型一起模拟的效果。
c. 不同且相互影响模拟叠加没有意义,叠加效果不可用。
