ANSYS Fluent后处理：壁面传热相关标量解析

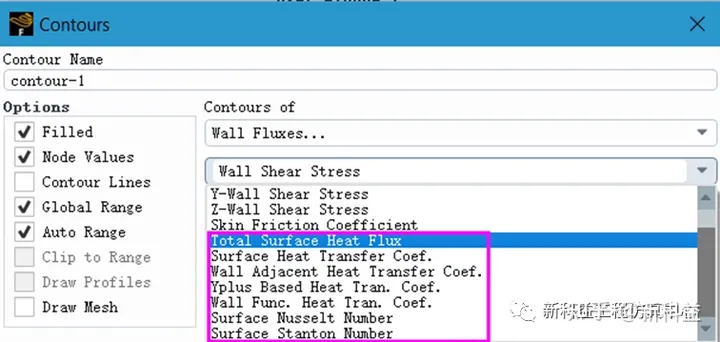

在进行Fluent热流场结果后处理contours界面中，我们可以看到在wall fluxes类型下和传热相关的涉及以下几个：

• ★★★Total Surface Heat Flux


通过选定壁面的总热流密度，单位为W/m2

• ★★★Surface Heat Transfer Coef.

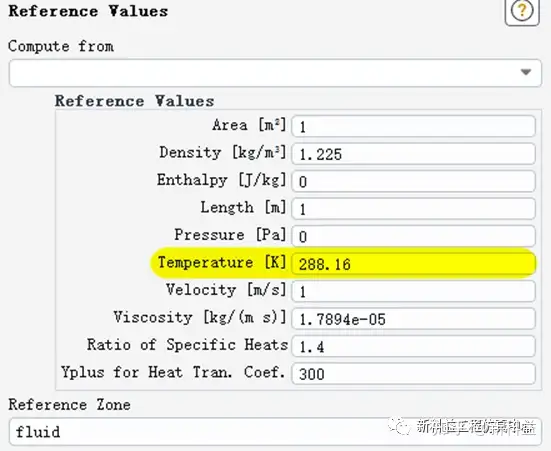

通过该参数获取选定壁面的对流换热系数，也是我们在传热学教科书里接触的对流换热系数，通过试验方法获取的也是该系数值。该系数受参考温度的影响，因此需要给定合适的参考温度，计算公式如下：

• Wall Adjacent Heat Transfer Coef.

是和壁面函数相关的传热系数，当yplus接近1时，该系数值趋向于

其中Tcell是与壁面相邻的第一层流体网格的温度

• Yplus Based Heat Tran. Coef.

与壁面yplus相关的传热系数，help里也没有对该系数做相关的解释，对于工程应用，该传热系数不做详细关注。

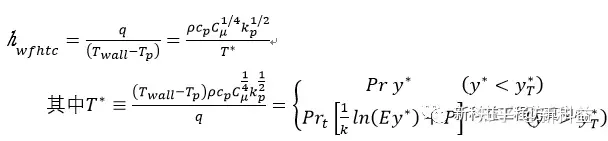

• Wall Func. Heat Tran. Coef.


壁面函数换热系数，层流模型下没有。

从其定义公式可知，该值与yplus相关的标量。

• ★★★Surface Nusselt Number

努塞尔数，该无量纲数值也是我们在传热学中接触到的无量纲数，表示对流换热强烈程度的一个准数，又表示流体层的导热阻力与对流传热阻力的比值。

• Surface Stanton Number

斯坦顿数，该无量纲数值用于测量传递到流体中的热量与流体的热容之比，表征强制对流中的热传递。

备注：标注★★★的是工程传热仿真计算常用的几个标量。
