ANSYS有限元分析后处理：General Postproc通用后处理器

    后处理一般是由 ANSYS 后处理器或其他后处理程序实现的，后处理器读入二进制文件 (.rst文件)，可以用各种各样方式显示结果，如彩色等值线图、动画、应力云图、位移云图等。

  .rst文件为二进制文件，是结构与耦合分析结果数据的 存储  文件。

  ANSYS 提供了两个后处理器：通用后处理器 (POST1) 和 时间历程后处理器 (POST26)。

  通用后处理器 (POST1)：用来观察整个模型在某一时刻的结果。

  时间历程后处理器 (POST26)：用来观察整个模型在不同时间段或荷载步上的结果，常用于处理瞬态分析和动力分析结果。

  rst 文件内有许多数据组 (data set)，每一数据组代表一个时间点的反应输出值，/POST1 模块是用来处理某一数据组的。/POST1 是针对某一时间点，反应值在空间上的分布；/POST26 模块是针对某一空间点，反应值在时间上的变化。

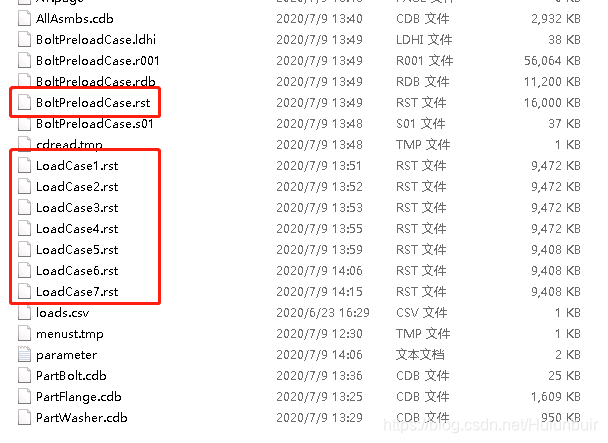

  本文以某一法兰连接的计算结果为例，来介绍 ANSYS 中常见的通用后处理操作。法兰连接有限元模型创建与求解的全部命令见博客： ANSYS 有限元分析 命令流 实例 。依次运行该博客第二部分至第六部分的命令流便可得到如下图所示的 8 个计算结果文件。这 8 个计算结果文件分别为 BoltPreloadCase.rst、LoadCase1.rst ~ LoadCase7.rst 。其中，BoltPreloadCase.rst 为结构仅在螺栓预紧力作用下的计算结果文件，LoadCase1.rst ~ LoadCase7.rst 为结构在螺栓预紧力和附加外载共同作用下的计算结果文件。

二、变形形状

FINISH                                ! 退出当前处理器
/CLEAR,ALL                            ! 清除所有
FINISH                                ! Exits normally from a processor.
/PREP7                                ! 访问前处理器
*AFUN,DEG                             ! 设置角度单位为度
SHPP,OFF,,NOWARN                      ! 关闭单元形状检测警告

CDREAD,DB,'AllAsmbs','cdb',,'',''     ! 导入装配体模型

FINISH

/POST1

INRES,ALL
FILE,'BoltPreloadCase','rst','.'      ! 读取BoltPreloadCase.rst文件
SET,LAST                              ! Read results >> Last Set

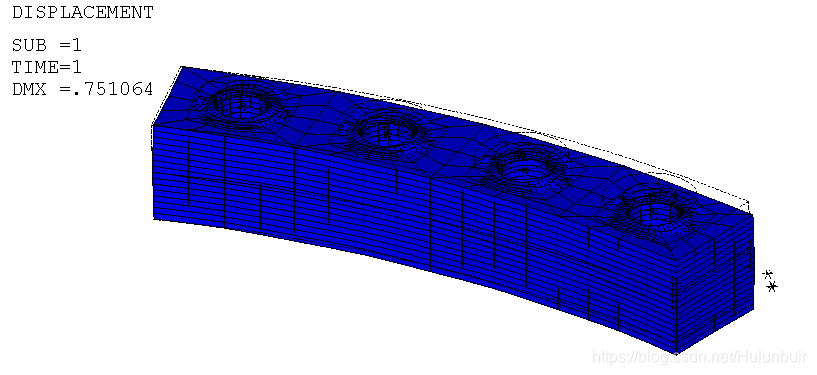

PLDISP, 2                             ! 显示结构变形形状且重叠显示结构变形前后的形状。

  GUI操作


CMSEL,S,BotFlangeElems                ! 选择组件

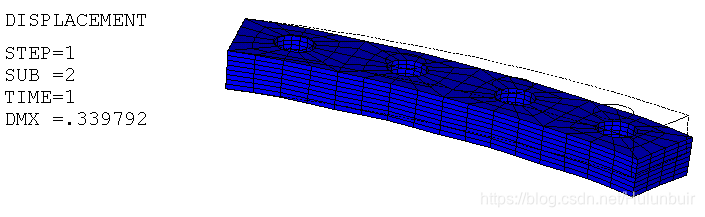

PLDISP, 2                             ! 显示结构变形形状且重叠显示结构变形前后的形状。

三、Contour Displays 云图显示

  General Postprocessor (POST1) ： /POST1模块是用来处理某一数据组的，是针对某一时间点，反应值在空间上的分布。

  Nodal Solution / Element Solution 结点解与单元解的区别详见： ANSYS 有限元分析 后处理 结点解与单元解 。

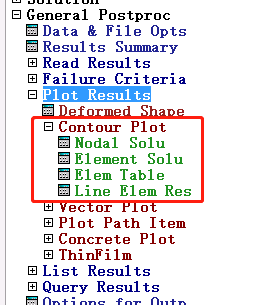

Contour displays show   how a result item (such as stress, temperature, magnetic flux density, etc.) varies over the model. Four commands are available for contour displays:

• PLNSOL – Displays solution results as continuous contours
• PLESOL – Displays solution results as discontinuous element contours
• PLETAB – D
