前言:
本文介绍了Ansys speos结合Mechanical在Workbench平台下光热耦合仿真设置。
目的:

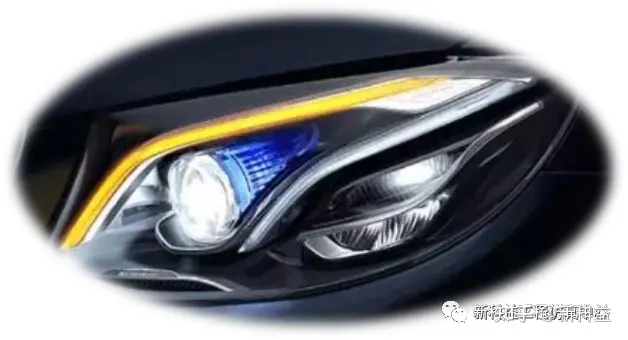

随着汽车车灯的造型越来越小型化,功能越来越丰富,以及零部件越来越多,因此灯具的热环境越来越苛刻。随着LED光源的普及,虽然LED作为“冷光源” ,但是由LED发出的光在某些地方的汇集,会产生热方面的影响。以上各个热环境叠加起来会影响到车灯的性能,比如起雾,光型的变化,严重时能让车灯失效,因此介于以上多种原因,我们需要在开发前期进行多物理场耦合分析,提前解决光热引起的种种问题,更好地提供优化的解决方案。
ANSYS SPEOS中的设置
首先需要在探测器一栏找到在反射器的内表面创建一个3D辐照度传感器来测量光的吸收量;然后在“definition”界面栏下选择辐射类型测量类型只选择“absorption”开启,”reflection“以及“transmission”关闭。
使用正向模拟可以将3D辐照度传感器、投影模块和LED光源进行仿真,辐照度图以3D形式出现,可以在详细分析 the Virtual 3D Photometric Lab,然后点击“export”命令以及以TXT格式进行保存数据。

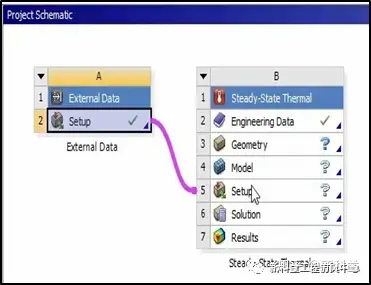

接着在我们需要打开Ansys Workbench平台,找到component systems目录下将拖external data系统拖入到右侧建立,然后加载您创建的文本文件。然后读取XYZ 坐标以及对应的吸收系数,具体步骤见下图:

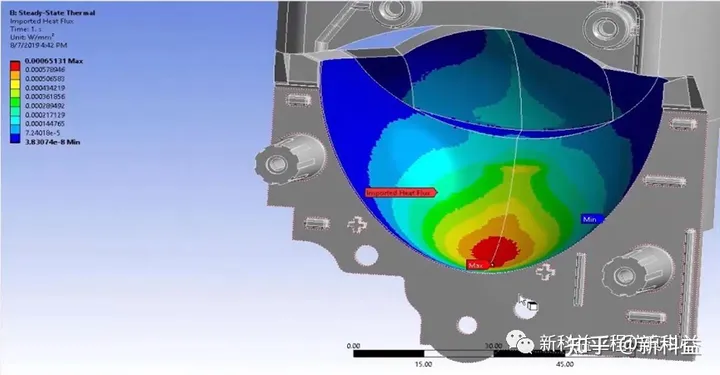

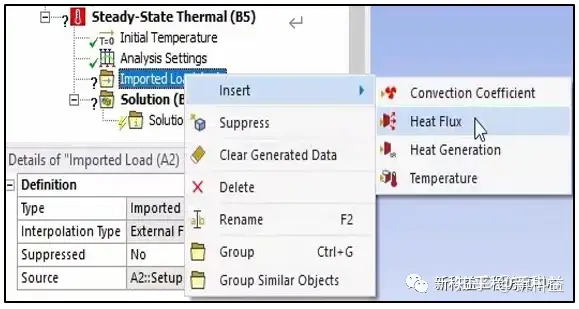

然后我们需要双击单元格“setup”打开Ansys Mechanical,添加“steady-state thermal”系统将两个设置单元格连接在一起,接着右键选择import load创建导入“Heat flux”,目的是通过吸收的光辐射度转化为热通量,将热通量应用到光学系统中的反射器内表面。
总结
-ANSYS可以提供给车灯设计者丰富的解决方案,全方位分析车灯;
-ANSYS SPEOS 处理复杂模型,求解精度高,速度快;
-ANSYS Fluent 处理任何形式的热仿真模型,求解精度高,速度快;
-ANSYS Mechanical 能够仿真在热载情况下的变形;
-ANSYS Workbench 把仿真流无缝化,自动化。
