ANSYS HFSS屏蔽腔抗干扰能力分析


EMC(电磁兼容性)指设备所产生的电磁能量既不对其它设备产生干扰,也不受其他设备的电磁能量干扰的能力,EMC这个术语有其非常广的含义,与设计意图相反的电磁现象,都可看成是EMC问题。 而EMS电磁敏感度即抗干扰能力作为EMC的一个重要指标,如若芯片、组件、PCB、设备等工作在一个复杂的电磁环境,其抗干扰能力差,轻则设备短暂失灵,重则整个系统瘫痪不能正常工作,下面将以一个PC屏蔽箱为例完整展示屏蔽壳体的抗干扰能力分析过程。

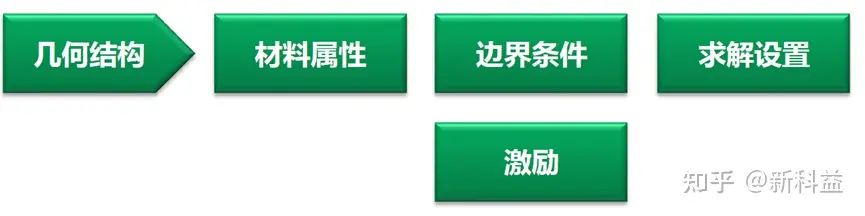

图1显示了使用HFSS进行屏蔽壳体(常见如机箱、整机、整车等)屏蔽效能分析的流程。


图(1)

本次分析详细步骤如下:

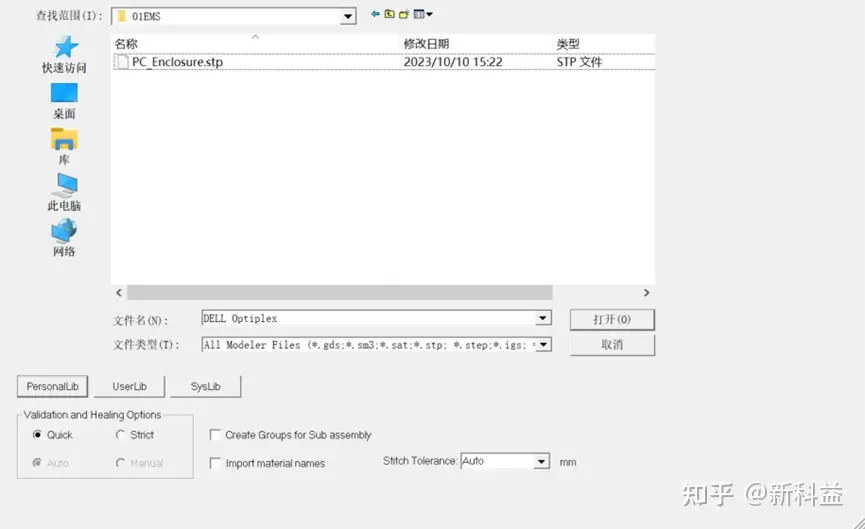

第一步:导入模型,在HFSS中选择Modeler,点击Import,选择目录下的PC Enclosure , 如图2-3;

图(2)
图(3)

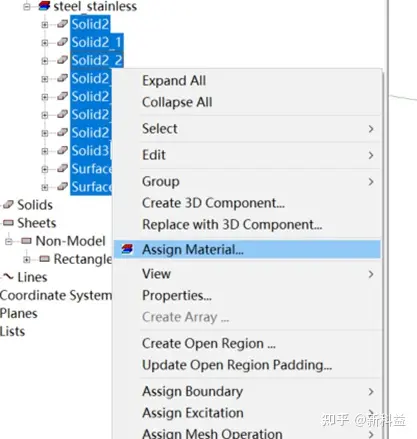

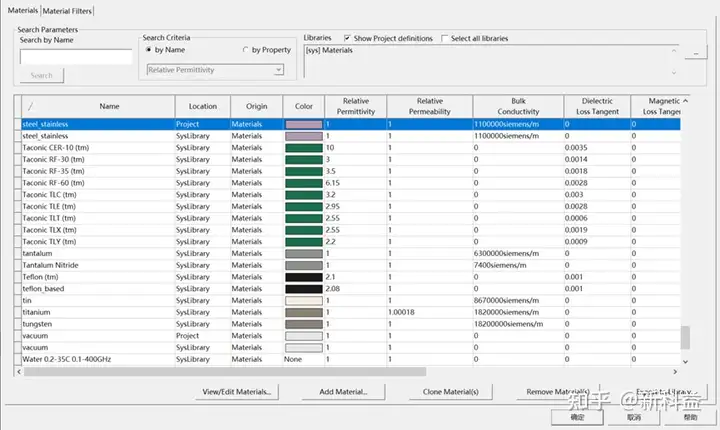

第二步:材料设置为steel stainless,选中所有模型右键Assign Material , 如图4-5;

图(4)
图(5)

第三步:边界条件的设置、激励的设置:

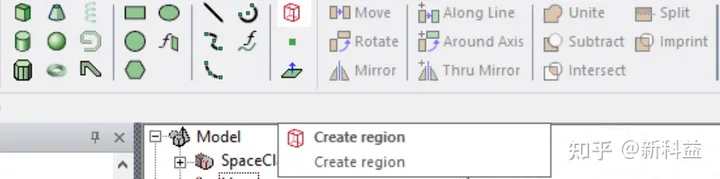

首先创建空气盒子,单击创建区域Create Region图标

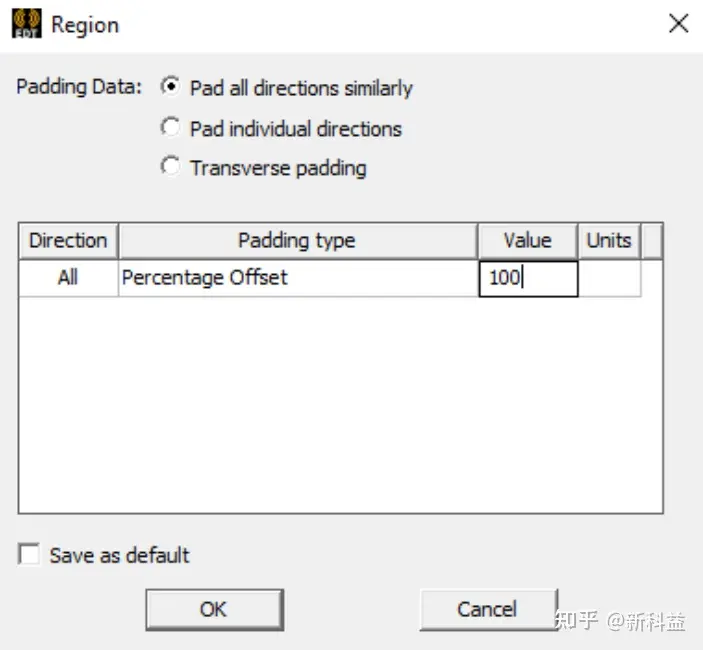

在区域窗口中,选择“Pad all directions similarly(以类似方式填充所有方向)”,在 Pad all directions similarly,将值设置为 100,然后单击"确定

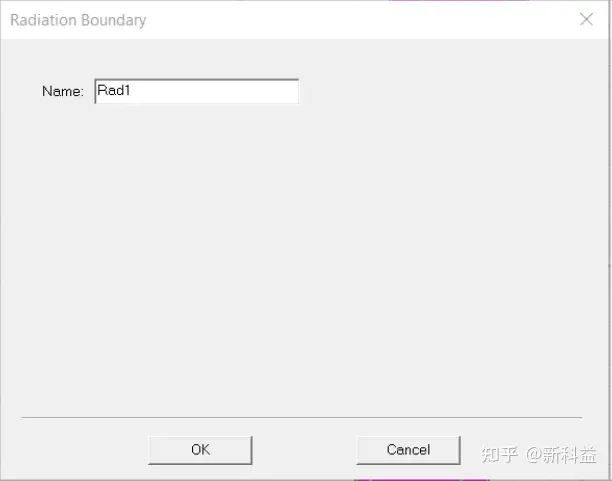

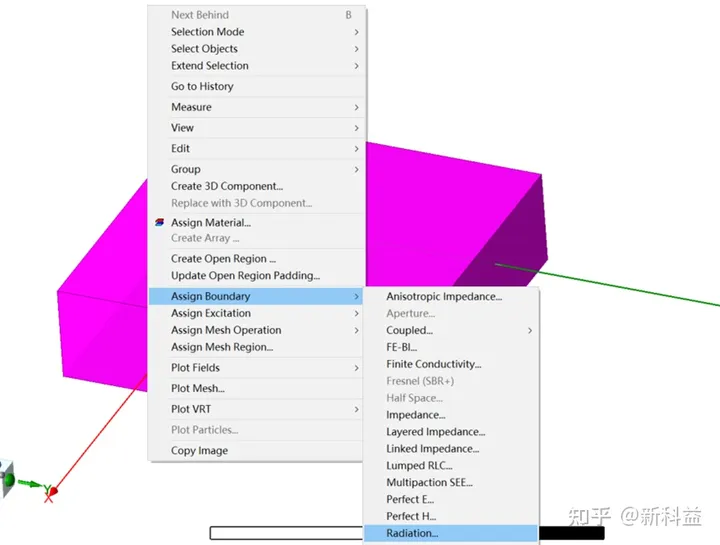

选择创建的空气盒子并单击鼠标右键-> Assign Boundary -> Radiation,点击OK, 如图6-9.

图(6)
图(7)
图(8)
图(9)

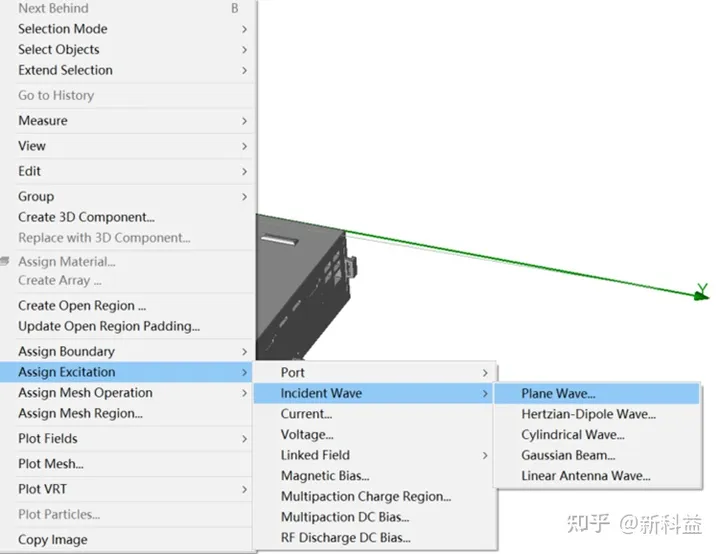

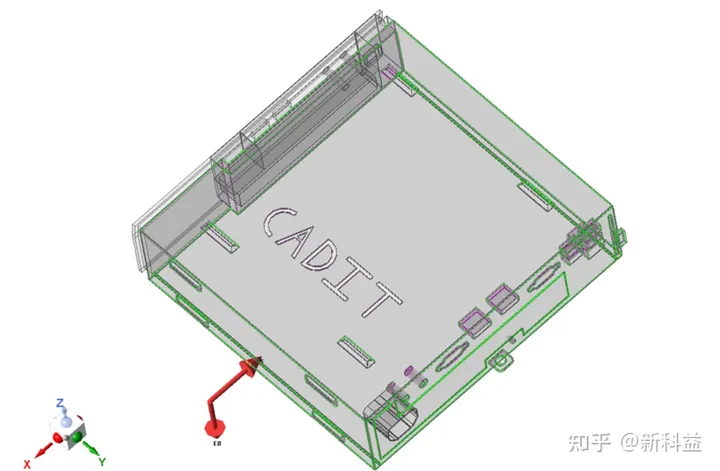

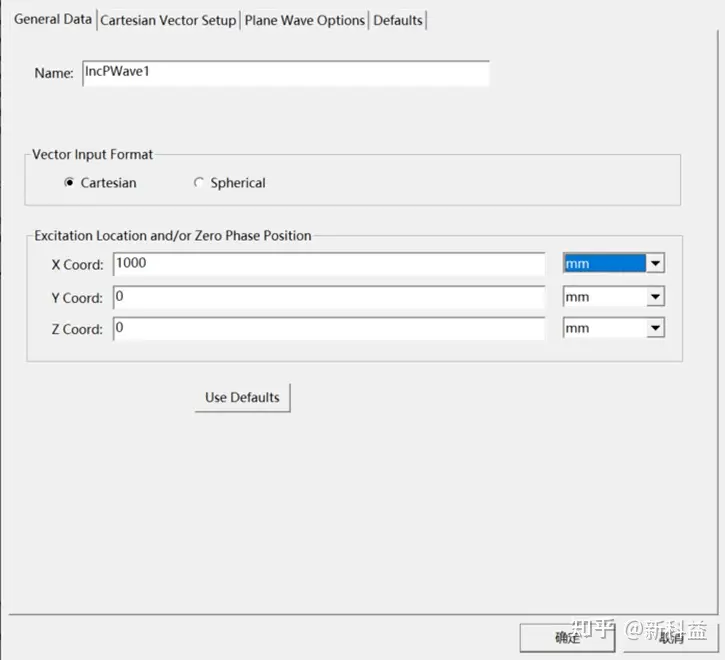

如图10-16设置激励如下:右键单击 3D 模型窗口并选择 Assign Excitation->Incident wave-> Plane Wave…,出现名为 “Incident Wave Source General Data”对话框,将Excitation Location and/or Zero Phase Position设置为 X坐标 =1000mm,然后单击“Next”,进入 “Incident Wave Source Cartesian Vector Setup”的对话框,将 E0 矢量设置为 Y=1V/M 和 K方向到X=-1,然后单击“Next”,“Incident Wave Source Plane Wave Options”对话框出现,设置平面波类型“Regular/Propagating”,然后单击“Finish”。至此激励也设置完毕,接下来进行求解设置。

图(10)
图(11)
图(12)
图(13)

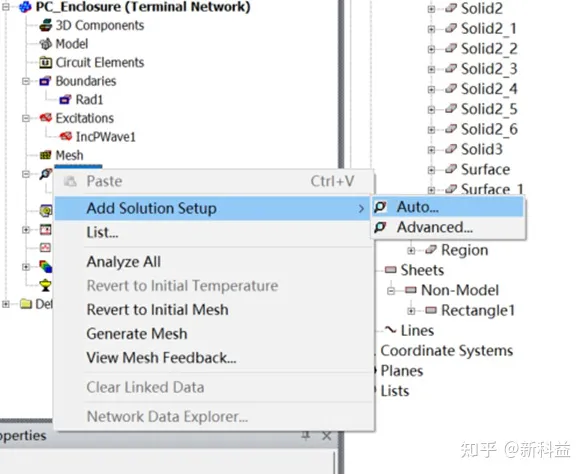

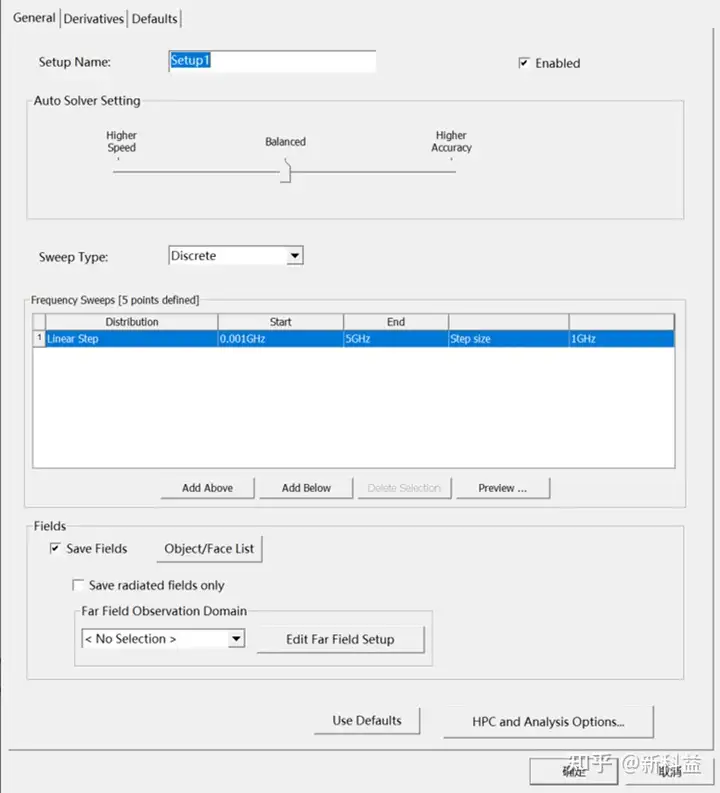

第四步:求解设置,右键 Analysis 选择 Add Solution Setup->Auto,详细设置图14-15。

图(14)
图(15)

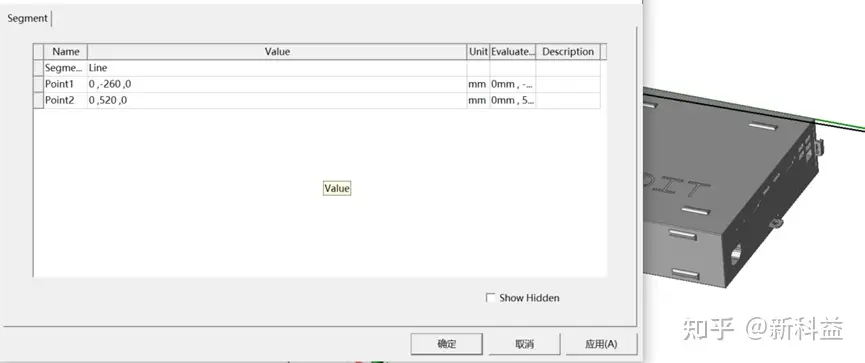

创建一条线以方便观察线上的电压变化,坐标设置图16。

图(16)

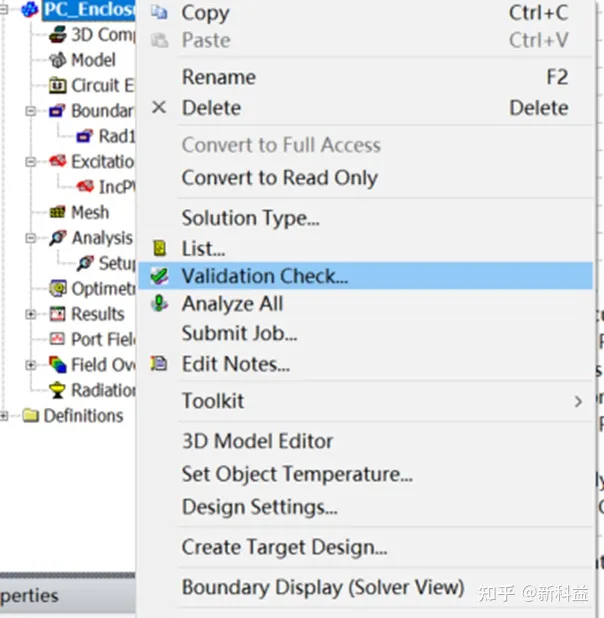

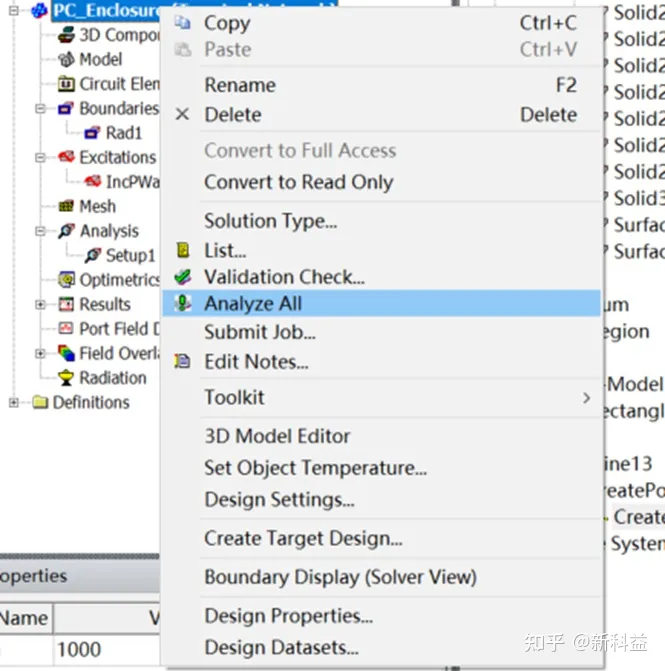

求解前先进行检查,检查无误后然后求解,如图17-18。

图(17)
图(18)

第五步:结果查看,如图19设置,图20显示了软件提取到第四步设置的屏蔽箱内line上的电压变化曲线。

图(19)
图(20)

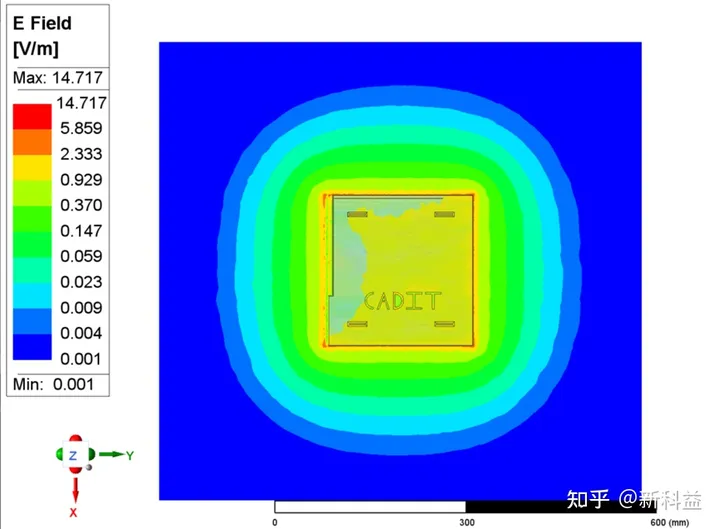

图21显示了 屏蔽箱内的电场分析结果,图22为它的动画演示结果。

图(21)
图(22)

小结

图(23)

如上图23所示,本案例使用HFSS对PC屏蔽箱的屏蔽性能进行了详尽而又准确了分析和评估,在外部电磁波的照射下,反应了其内部感生电压的变化和电场的分布变化,进而指导在屏蔽箱前期的设计,也为后期EMC认证的一次性通过奠定了坚实的基础。
