Maxwell功率模块仿真能力展示

ANSYS Maxwell是一款高性能的仿真工具，使用有限元分析(FEA)来解决电磁问题。

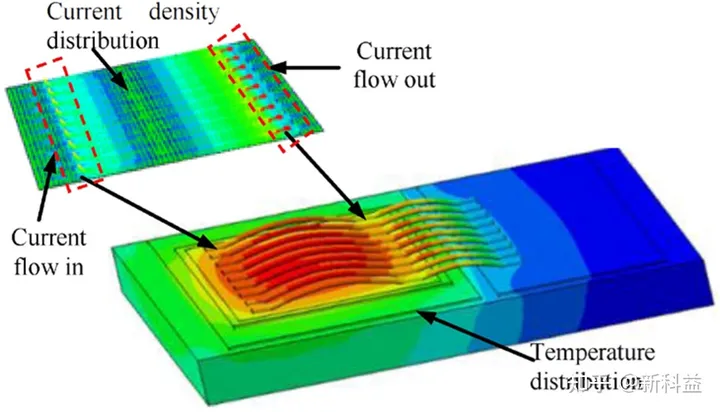

一、考虑电流均匀分布：

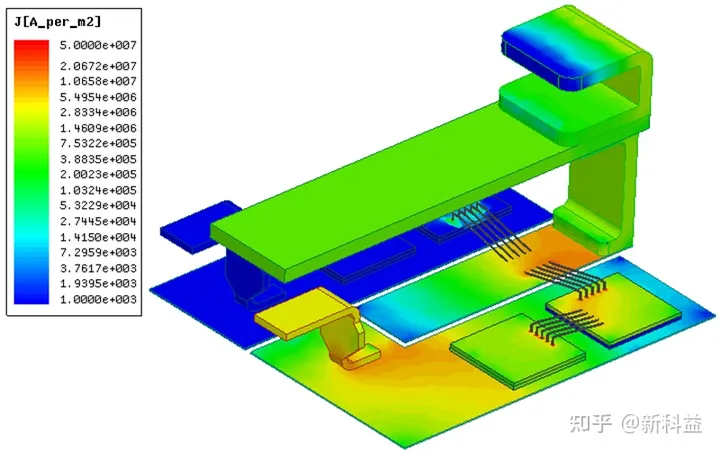

使用Aphi求解器分析多端口输入模型。Maxwell瞬态场Aphi求解器，不同于传统T-Ω求解器，允许同一导体通路多端口添加激励，更符合实际情况的分析电流密度分布情况。

二、使用电场求解

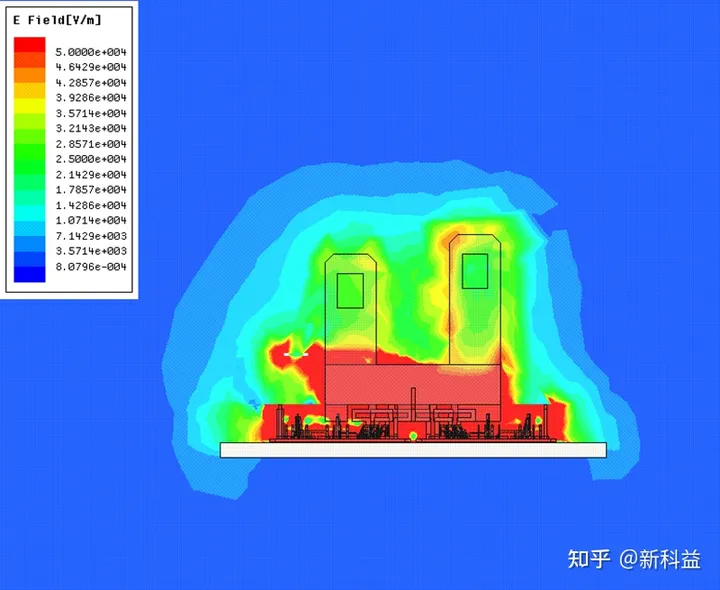

Maxwell有专业的电场分析求解器，分析产品耐压与漏电流情况。交流传导场对于功率模块近场空间的电场强度分布，可以准确评估分析。直流传导求解器可以分析封装或者外壳漏电流加以模拟。

除此之外，使用静电场可以分析产品不同通路之间的电容矩阵。

三、电热耦合分析

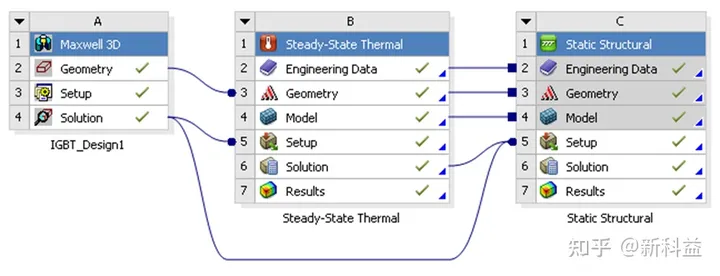

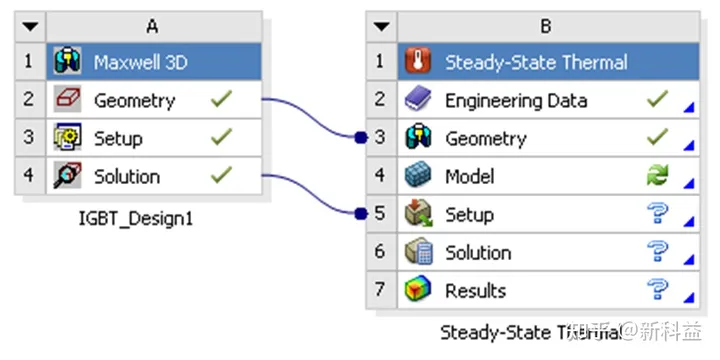

在Maxwell中计算得到铜排或其它导体（如bonding wire）中的电流损耗，在Workbench平台通过映射方式将损耗数据传递到热模块中作为输入，考虑散热方式，得到准确温升。

四、电热结构耦合

Maxwell得到通电流后导体之间的电磁力，提供给结构分析软件，分析应力。同时也可以将导体热应力加以分析。
