NX1899打开相关图纸功能详解


适用版本:NX1899及以上

在Teamcenter与NX的集成环境下进行产品设计时,时常需要在模型与图纸之间来回切换,需要利用“打开部件文件”在其中人工查询对应所需的图纸或是在Teamcenter当中人工查询对应所需的图纸,操作都比较麻烦,在NX1899当中提供了全新的解决方案。


功 能 说 明

在NX1899中,打开“装配导航器”,选择需要打开图纸的零组件点击右键,即可找到新的命令:“打开相关图纸”。

NX1899-打开相关图纸功能介绍

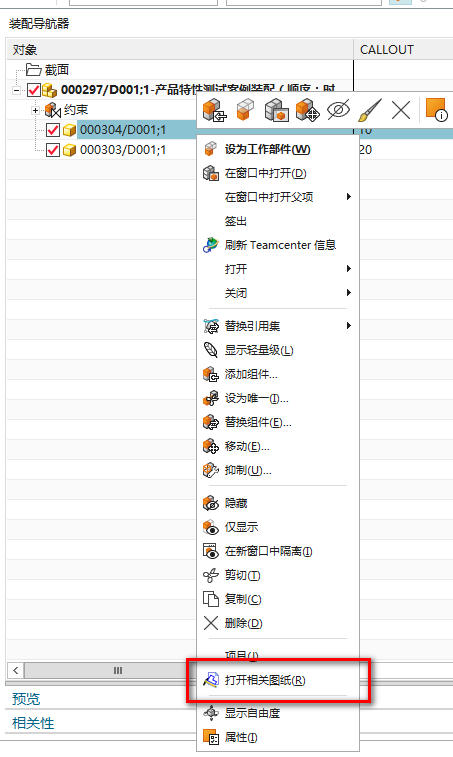

图1 命令所在位置

启动该命令以后有三种情况:若是选中的零组件不存在图纸,则会提示“未找到相关图纸”,如图2所示;若是选中的零组件只有一张图纸,则会直接打开对应的图纸部件;若是选中的零组件存在多个相关图纸,则会弹出“相关图纸”对话框,如图3所示,可以在对话框选中需要打开的图纸部件。


NX1899-打开相关图纸功能介绍


图2 未找到相关图纸提示框

NX1899-打开相关图纸功能介绍

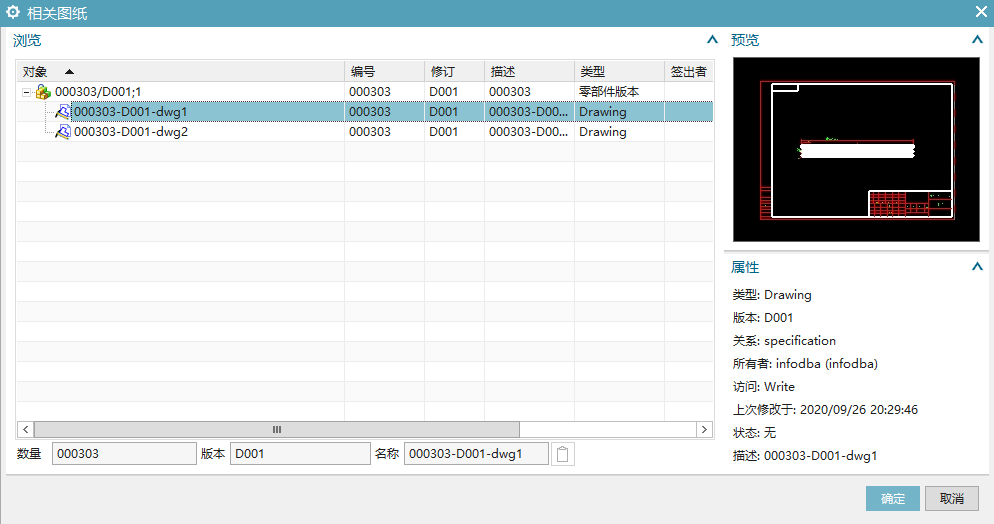

图3 相关图纸对话框


也可在菜单中找到对应命令,位于菜单-文件-打开相关图纸,点击以后即会查询当前显示部件的相关图纸,如图4所示。

NX1899-打开相关图纸功能介绍

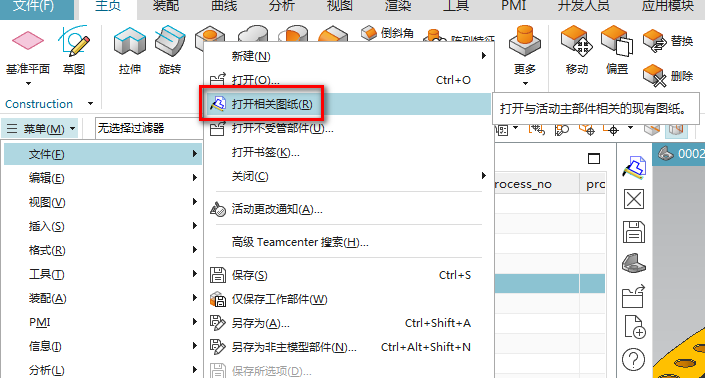

图4 打开相关图纸命令所在位置


另外,NXOpen API也提供了对应的操作函数(NXOpen.PDM. PDMPart.GetRelatedDrawings()),可用于查询已加载部件的相关图纸的完整路径,对于开放人员也是一个福音,比以前的方法更加直接。


总    结

综上所述,利用该命令可以快速部件或装配的图纸,而不必在“打开部件文件”对话框或TC中人工查询,提高操作效率,节省工作时间。
