专业的CAE前后处理平台－HyperMesh/HyperView
Altair公司在CAE建模、有限元分析、可视化、结构优化和过程自动化等领域的软件产品始终站在技术的最前沿，为全球客户提供更先进的产品工程解决方案，引领工程技术的世界潮流。Hypermesh和Hyperview是Hyperworks产品中专业的CAE前后处理平台。

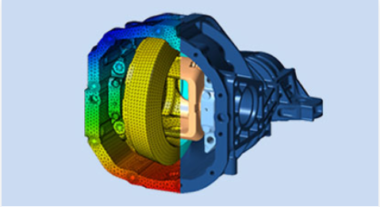

一 Hypermesh的功能和特点
1. 具有全面的CAD软件的接口，直接支持全球各主流三维CAD平台和通用数据格式，模型读入过程快速准确，避免数据丢失或者几何缺陷。
2. 具有全面的CAE接口，可以为各种主流有限元求解器进行前处理。
3. 各种CAD，CAE软件接口更新迅速，可以从公司网站或当地技术支持快速得到最新补丁。具有CAE模型转换能力，不同求解器的文件可以相互转换，并且保留有限元数据的完整性。
4. 界面友好，操作方便，具有丰富快捷的鼠标操作，键盘快捷键和功能强大的宏菜单，允许嵌入用户自己开发的各种宏命令和流程自动化模块。
5. 强大的几何清理和修补功能，能够实现自动几何清理。HyperMesh具有全套的几何模型清理功能，用户可以自己手工清理，也可以定义规则由软件自动清理。如果输入的几何曲面中存在缝隙、重叠、不对齐或者曲面丢失等现象，会严重妨碍网格自动划分的质量，HyperMesh可以快速清理这些几何缺陷。此外，去倒角、去倒圆、去孔和在孔周围设计washer等复杂的几何操作都可以方便完成。这些功能对提高网格划分的质量和速度具有非常重要的意义。
6. 实体几何操作功能强大，支持实体间的各种布尔运算。HyperMesh提供强大的几何实体建模和布尔运算能力，使得后续的实体网格划分十分方便。此外，允许用户直接在几何模型上设定载荷、边界条件、材料和单元特性，并将这些信息自动地转换成相应的有限元信息，从而大大加快整个有限元建模过程。
7. 强大的中面抽取和编辑功能，可以按厚度不同自动分区并存储厚度信息。HyperMesh可以从复杂的几何体中抽出中面，并且保留原几何体中各点的厚度特性，并将其直接映射到单元或节点上，厚度可云图显示。这个功能使得利用CAD几何文件进行壳单元网格划分由复杂变成简单，特别对于钣金件和塑料件的建模非常有用,可以节省工程师大量的建模时间。
8. 强大的1D网格划分功能，可以快速定义各种梁截面，具有丰富的梁截面库，具有梁单元的三维显示功能。
9. 强大的2D网格划分功能，具有节点交互编辑功能；具有几何和单元互动功能，通过网格和几何的关联，对几何的拓扑改变可以自动重新划分网格；可以利用网格直接生成高质量的几何。HyperMesh具有强大的二维网格自动划分功能，除常用的AutoMesh功能外，还提供SPLINE、SKIN、RULE、DRAG和SPIN等十余种网格划分功能，用户可以根据实际情况灵活选择，可以非常方便地人为选择局部的节点分布，节点数目，单元类型，网格生成算法等。
10. 具有强大的网格质量控制功能。
11. 提供完整的流程自动化工具创建高质量的四面体网格，支持实体的四面体网格自动划分，支持自动几何拓扑关系优化。HyperMesh拥有更好的四面体网格生成算法，可以快速生成各种高质量的结构网格和流体网格，提供了由封闭面网格到体网格、几何实体到体网格的生成方法，具有丰富的网格生成参数控制功能。QuickTetraMesh是专业的自动四面体网格划分工具，支持自动几何拓扑关系修复和自动网格质量优化，能提高四面体网格划分速度达数十倍。
12. 强大的六面体网格划分功能，有部分智能六面体划分能力，可以通过网格变形技术保证网格与几何的一致性。HyperMesh的六面体网格划分算法非常丰富、人机互动性非常强，强大的几何编辑功能快速实现了对几何的灵活分区，通过提供可自动划分区域的预先显示模式，更可帮助判定区域划分是否合理，是否已经可以实现自动六面体网格划分，从而大大提高六面体网格划分的效率。此外，通过HyperMorph的网格变形功能，更可保证网格与几何的严格一致性。其网格质量之好，为业界所公认。
13. 支持Shrink Wrap网格划分技术，可以智能跨越缝隙和孔洞特征进行曲面和六面体网格的剖分。
14. 具有强大的流体网格处理能力，支持风洞网格的快速划分，支持针对流固耦合仿真的SPH和FPM网格划分算法。
15. 具有批处理的网格划分方式，实现对成百上千个零件进行网格划分，支持分布式工作，支持智能几何清理和单元质量控制。
16. 丰富的单元质量检查功能，可以根据不同求解器设定质量检查标准，对质量不好的单元可以方便的显示，选择，存储，修改。
17. 开放的架构，可以利用通用的TCL/TK语言进行各种客户开发，有大量的封装良好的库文件可以直接调用。
18. 强大的网格变形功能，可以快速改变现有网格模型的各种参数和特征，无需返回CAD软件，直接生成新设计的网格模型。
19. 强大的模型装配功能，可以快速实现对成千上万个零件进行焊接，粘接，铆接，螺栓连接，具有多种连接单元以模拟不同的连接方式。HyperMesh可以处理千万单元级的超大模型，同时，提供各种方便的手段对复杂模型进行装配、连接、焊接和铆接等。特别是其CONNECTOR功能，使原来消耗大量时间的模型装配焊接变得快速和简单，并且支持几十种连接单元以精确模拟各种连接方式。
20. HyperMesh提供全面的材料本构关系模型，可以根据求解器卡片格式的不同，由用户定义材料信息，然后直接输出给相应的求解器进行计算。HyperMesh支持所有单元类型，包括各种一维、二维和三维单元，并且可以在一阶和二阶单元之间自由转换。
21. 方便的模型管理能力，可以实现多级管理，具有模型树管理，编辑和显示功能。支持图形窗口和模型树的交互选取和显示。
22. 强大的边界条件施加和工况管理，可以采用曲线，方程，文件等方法施加边界条件；支持几何体加载然后自动映射到有限元模型上。
23. 支持拓扑、形貌、尺寸、自由尺寸、形状、自由形状等优化方法的问题定义和参数设置。
二 Hyperview的功能和特点
Hyperworks有一系列的后处理工具，包括Hyperview、Hypergraph、motionview、textview、mediaview等，它们均集成在一个界面下。
1. HyperView可以满足CAE工程师对后处理功能的各种要求，它支持各种主流有限元求解器和多体动力学求解器的结果后处理。
2. 支持模型、动画、视频、文本等的多窗口显示。
3. 能够处理应力应变云图、等值图、矢量图、向量图、爆炸图、切面图、模型标注、模型测量、结果查询等，帮助用户灵活快速地了解结构在载荷作用下复杂的行为。
4. Hypergraph具有丰富的曲线图表处理功能，支持二维曲线，三维曲线、曲面、复数图、极坐标图，二维柱状图、三维柱状图，瀑布图。支持载荷包络处理，支持工况线形叠加功能，从而在后处理中直接得到各种二次处理结果而无需重新进行有限元计算。
5. HyperGraph除了具有丰富的处理类型、高质量的显示性能和处理超大模型的能力外，还包含一个功能强大的数学处理器和数据分析工具，能够完成各种数学计算，处理最复杂的数学表达式，进行各种曲线处理，如滤波，积分，各种变换等，为设计、测试和分析工程师提供了最为直观的数据分析工具包和可靠的自动操作工具。
6. HyperView可将后处理结果直接输出至PowerPoint文件，或HTML文件，并可通过插件，在PowerPoint或HTML文件中播放动画。
7. 使用Tcl/Tk语言，针对Hyperwork后处理软件进行流程自动化定制，可得到标准的结果报告，大大提高后处理的效率，保证结果的正确性。
三 总结
Altair HyperWorks是强大、高效、创新的新一代CAE软件，不但在CAE前后处理具有巨大优势，在求解，结构与多学科优化，多体动力学仿真等方面也具有领先的技术，在工业界得到了广泛的应用。目前全球客户超过4000家，分布于汽车、航空航天、机械、电子、船舶、国防等各个行业。
