ANSYS SPEOS技术革新：LightField功能深入剖析

光学仿真，如何能错过ANSYS SPEOS？运用光学仿真，怎能不关心模拟效率？现如今，光学仿真的需求逐渐增多，光学系统的结构也越来越复杂，特别是涌现在汽车与航空航天两大领域中的工况更为丰富。工程技术人员在利用ANSYS SPEOS展开工作时，满足解决复杂光学问题的前提下，如何有效节省仿真时间，提高工作效率已经成为一个非常重要的话题。

什么是分段仿真

分段式，顾名思义, 也就是将复杂全系统拆分为各个简单子系统的处理方式。这种手段在光学仿真界由来已久。比如入射光列表、光源属性与材料属性之间的反向编译、二次光学与三次光学设计、ANSYS SPEOS Rayfile的二次调用、xml文件的使用等等。

全系统

子系统

分段仿真优缺点

ANSYS SPEOS中最为普遍的做法是采用两段式仿真。

以Rayfile光源的应用为例，第一段完成光源的设定，第二段完成光学设计与仿真。一般情况下可以节省20%-80%的仿真时间。

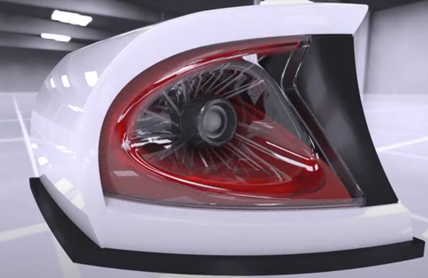

当面对一个更为复杂的光学系统，两段式有时却不那么奏效了。例如在车灯领域设计光导条时，往往会采用正向追迹的方式。由于光导齿的数目过多，需要巨大的光线数进行仿真，因此非常消耗时间。假如采用逆向追迹，Rayfile光源无法被调用，同时系统中没有与它匹配的探测器来完成这样的工作。

关键性技术变革

ANSYS SPEOS 2022R1中一个重要的更新，悄悄改变了这一切。

在新版本中，引入了全新的文件名称Light Field。新增探测器选项Light Field Sensor。

新增光源选项Light Field Source,文件格式.olf。

全新的工作流程

同样以Rayfile光源的使用为例，全新的操作流程如下：

1.  建立RayfileSource与Light Field Source。对Light Field File调用的几何体表面进行Local Meshing操作，或者在步骤3时利用meshing选项在正向追迹中完成meshing的生成。

2.  建立正向追迹同时在结果中生成.olf文件。

3.  建立Light Field Source, 此时调用步骤3的.olf文件，同时调取光谱文件。

4.  建立逆向追迹，使用Light Field Source作为输入，得到最终的结果。
