AutoCAD直线绘制与精确控制

CAD绘制直线-方法1

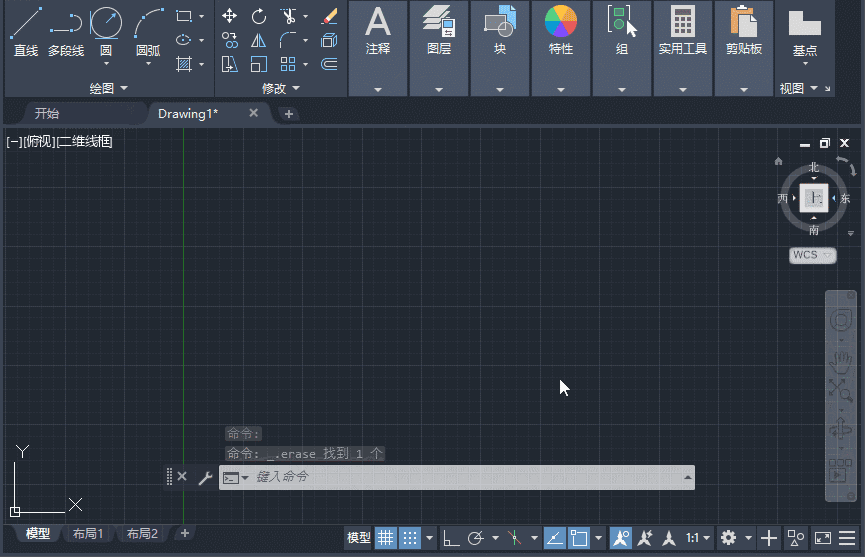

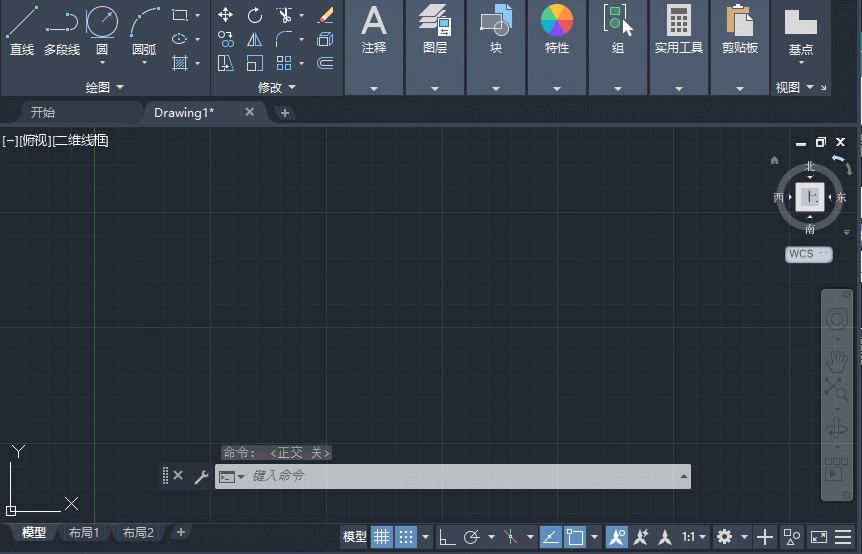

直线是AutoCAD图形中最基本和最常用的对象。若要绘制直线，请单击“直线”工具；

在绘图区域用鼠标左键单击一次，其目的是为了指定直线线段的第一个起点；松开鼠标，往任意方向拖动，线段会跟着拖动幅度变长变短；

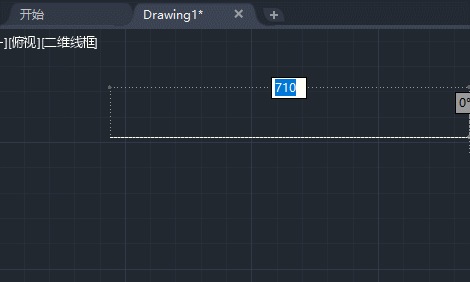

这时，我们会看见直线的旁边有一个白色的输入框，里面的数值会随着我们的拖动幅度而变化，这里面的数值代表是直线的长度，我们可以在里面输入任意数值确定直线长度，然后按Enter或者空格键完成一条直线的绘制。

绘制直线-方法2

或者，您也可以在“命令窗口”中输入快捷命令“LINE”（大小写都可）或者“L”（大小写都可），然后按Enter键或空格键。

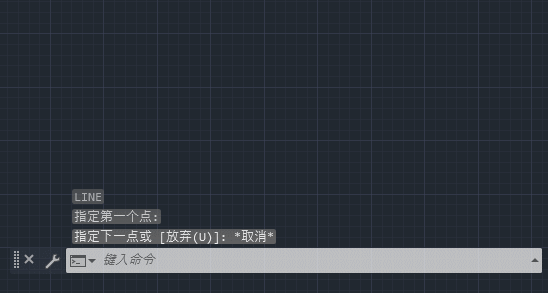

输入“line” 按回车 效果如图

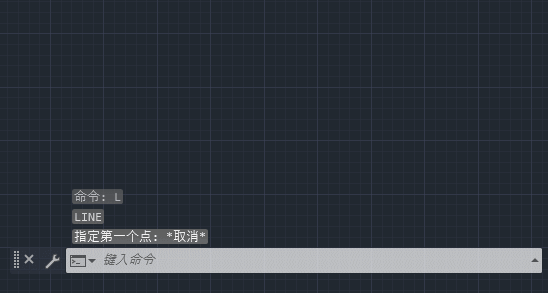

输入“l” 按回车 效果如图

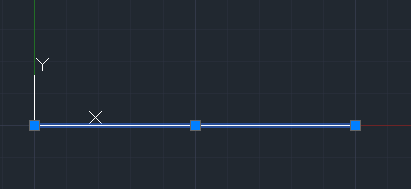

实例操作1-绘制一条500mm的水平直线，直线的第一个点坐标为（0,0）

输入直线命令“L”

接着在“命令窗口”中输入直线的第一个点坐标（0,0），作为直线的起始点

然后输入直线长度500mm，完成。

实例操作2-绘制一条角度为60度、长度500mm的直线

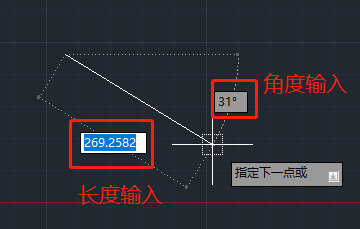

首先，在CAD命令栏中输入直线命令“L”，或直接点击直线工具按钮，在绘图区的任意位置定一点，为直线的起始点；接着，这时你会发现，当我们拖动鼠标的时候，在图象的两边各有一个输入框，第一个框提示我们输入的内容是长度，第二个框提示我们输入的内容是直线的角度。

那么该如何将光标从第一个框切换到第二个框里面呢？鼠标点击是不起作用的，这里用两种方法：

第1种：按住shift键的同时再按下键盘上的“<”即小于号这个键，可以将输入框切换到角度的框内。

第2种：是直接按键盘上的Tab键，即可进行切换，两种方法因人而异，小编更倾向于用tab键；回归正题，确定起始点之后，输入直线长度500，按下tab切换到角度值输入框，输入60，按enter键

角度为60度、长度500mm的直线

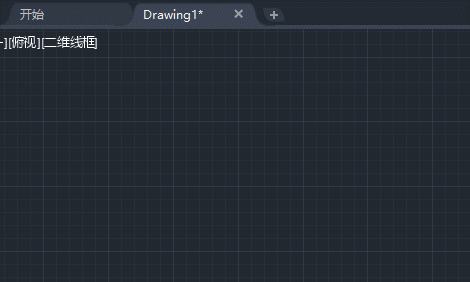

最后按Enter或者空格键完成直线绘制。全部步骤参考图如下：

实例操作3-用直线绘制一个直角，边长900mm且长度相等

在绘制直线的时候，不知道小伙伴有没有发现，当绘制一条直线的时候，很难去控制它的垂直度（90°）和水平度180°；

这时候我们需要打开状态栏中的“正交限制光标”，或者按“F8”

正交限制光标名词解释：可以将光标限制在水平或垂直方向上移动，以便于精确地创建和修改对象。所以，打开正交功能之后，绘制出来的直线方向被限制于0°、90°180°、270°这几个角度上。如下图所示：

回归正题，打开“正交限制光标”之后，我们输入直线命令“L”，在绘图区任意处确定直线的起始点；接着，鼠标垂直向下移动并输入900，然后鼠标水平向左or向右移动输入900，按Enter或空格键完成直角绘制。全部步骤参考图如下：
