AutoCAD圆绘制与属性设置

CAD画圆方法

若要绘制圆，请单击“圆”工具，及之后需要您指定中心点和半径

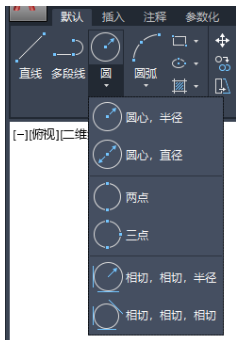

在“圆”工具的下拉菜单中提供了绘制圆的6种方法：

1.通过确定圆心位置，和半径长度绘制圆

此方法一般是单击“圆”工具之后默认的选项，也就是第一个(圆心,半径),如下图：

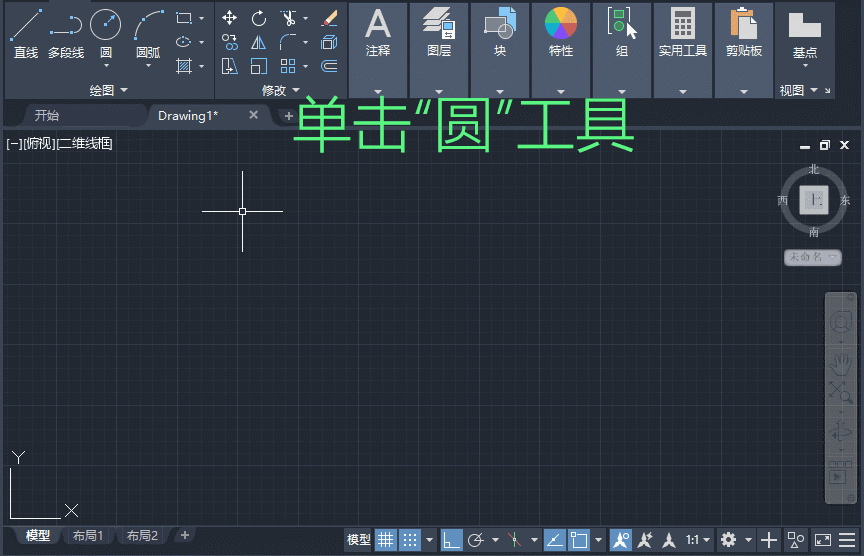

首先，单击“圆”工具；

其次，指定圆心位置（可以是任意位置，也可以是指定坐标，例如0,0）；

然后，和绘制直线方法1一样，在输入框中输入半径长度，按Enter或者空格键完成绘制。完整操作步骤参考图如下：

2.通过确定圆心位置，和直径长度绘制圆

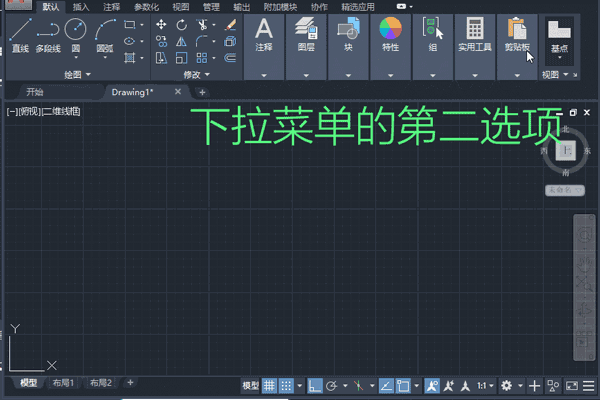

首先，鼠标单击“圆”，选择下拉菜单第二选项(圆心，直径)；

其次，指定圆心位置（可以是任意位置，也可以是指定坐标，例如0,0）；

然后，和绘制直线方法1一样，在输入框中输入半径长度，最后按Enter或者空格键完成绘制。完整操作步骤参考图如下：

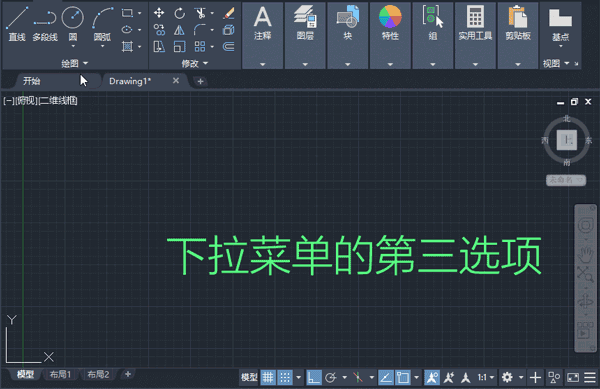

3.通过直径的两个端点创建圆

首先，鼠标单击“圆”，选择下拉菜单中的第三项（两点）

其次，指定直径的第一个端点然后，输入直径的长度，最后按Enter或者空格键完成圆的绘制。完整操作步骤参考图如下：

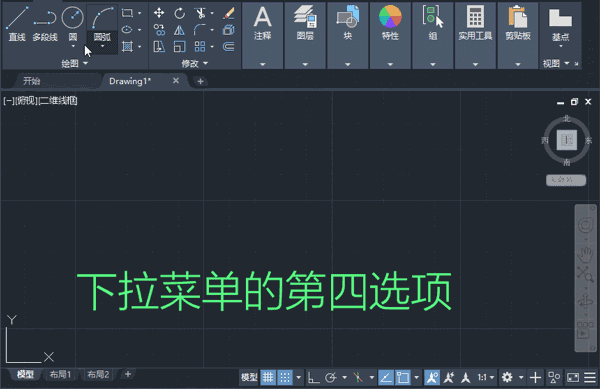

4.通过圆周上的三个点绘制演圆

首先，鼠标单击“圆”，在下拉菜单中选择第四项（三点）

其次，在绘图区域单击任意处，或输入坐标（0,0），来指定圆周上的第一个点然后，拖动鼠标，在绘图区域任意处点击鼠标左键，确定圆周的第二个点再次拖动鼠标，在另外一个任意位置处，也就是第三点，单击鼠标左键，完成圆的绘制。完整操作步骤参考图如下：

5.以指定半径绘制相切于两个对象的圆

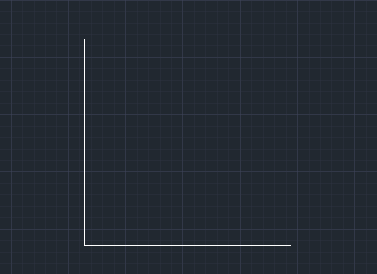

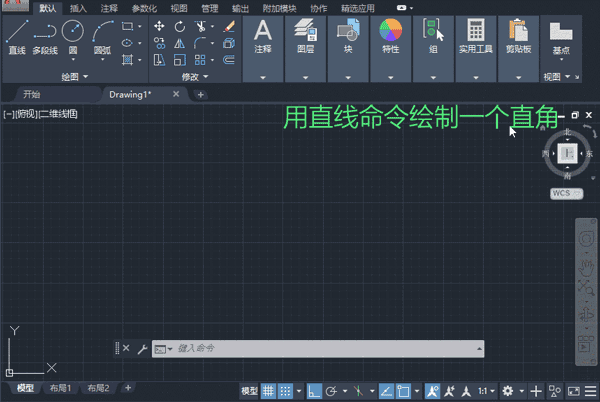

首先，绘制一个直角；（如何在CAD中绘制直角，点击《几何图形-直线》这一小节内容学习）

其次，鼠标单击“圆”，选择下拉菜单中的第五项（相切，相切，半径）

然后，准备确定第一个切点：把鼠标移动到直角的其中一条直线上，这时我们可以看到一个绿色的切点光标显现出来，鼠标顺着这条线的方向移动，绿色切点光标也跟着移动，我们点击直线上的任意位置，确定第一个切点（找不到绿色切点光标？点击《对象捕捉》这一章内容学习）

接着，准备确定第二个切点，和上一步步骤一样，在另外一条直线上点击任意处以确定第二个切点；输入圆的半径长度数值，按Enter或者空格键完成圆的绘制。完整操作步骤参考图如下：

6.通过三个相切点绘制圆

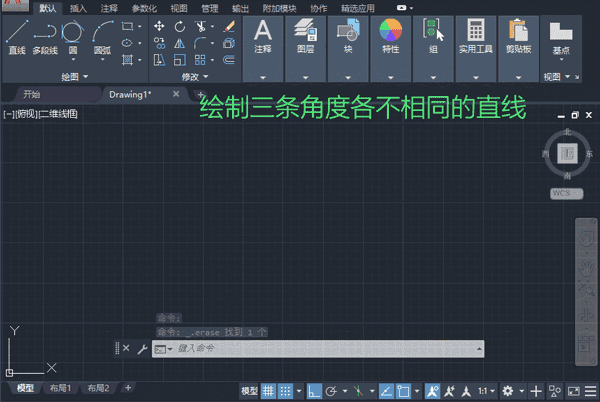

首先，绘制三条角度各不相同的直线（如何绘制有角度的直线？请点击《几何图形-直线》这一节内容学习）

其次，鼠标单击“圆”，选择下拉菜单中的第六项（相切，相切，相切）

然后，分别在这三条直线上的任意位置处确定三个切点。当确定最后一个切点之后，相切于这三条直线的圆就会自动绘制出来。完整操作步骤参考图如下：

7.通过命令绘制圆

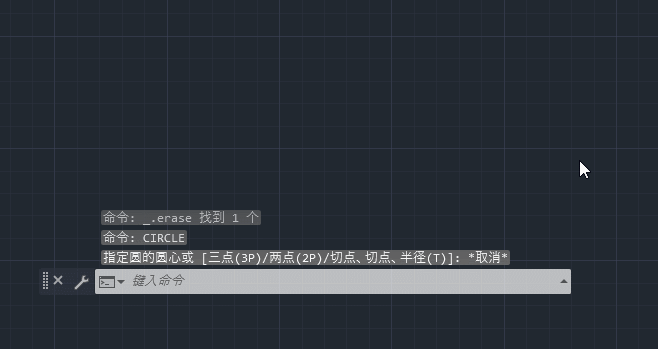

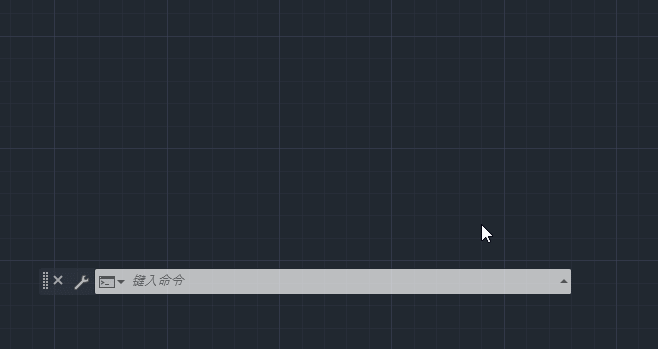

通过在“命令窗口”中输入“CIRCLE”（大小写都可）或者遏制输入“C”（大小写都可）完整操作步骤参考图如下：
