AutoCAD多段线绘制与编辑

直线和多段线的区别

直线与多段线是CAD里最基本的命令。直线命令是“line”或者用简写的“l”都可以；而多段线的命令则是“pline”，可以简写成“pl”。虽然这两个命令都是绘制线段的，但是两者之间有这很大的区别。

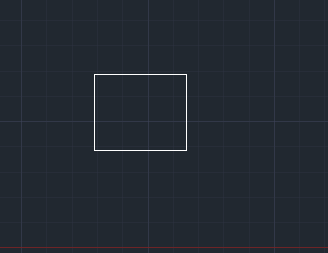

第一，直线是一个单一的对象，每两个点确定一条直线，就算连在一起画每条也是单一的。比如：用直线绘制一个矩形的时候，我们想选中矩形，用鼠标单击矩形边长，选中的是组成矩形的其中一条直线，若想选中整个矩形，需要用鼠标在矩形周围点击一下，并拖动形成绿色选区覆盖矩形之后，再次点击鼠标，矩形的四条边才会被全部选中。

而多段线是由几段线段或圆弧构成的的连续线条。在AutoCAD无论有多少个点（段），均为一个整体。比如：用多段线画出来的矩形，我们用鼠标单击它其中的一条边，就可以把矩形全部选中。

第二，直线的线宽是一样的，但多段线的线宽可以一样，也可以不一样，我们可以调整开始调整线宽和末尾线宽是多段线的粗细不一致。

第三，多段线闭合之后可以拉伸建立为三维实体，直线即时闭合也不可以拉伸。

实例操作-多段线绘制

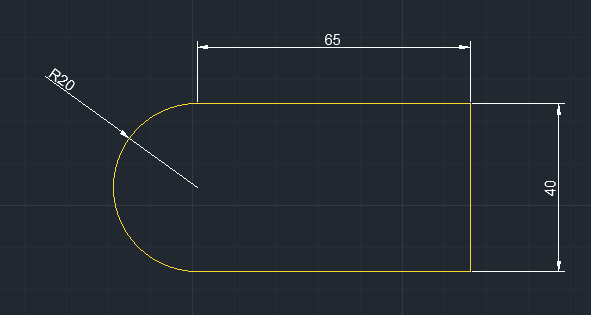

按照给出的尺寸标注，用多段线画出以下图形样式。

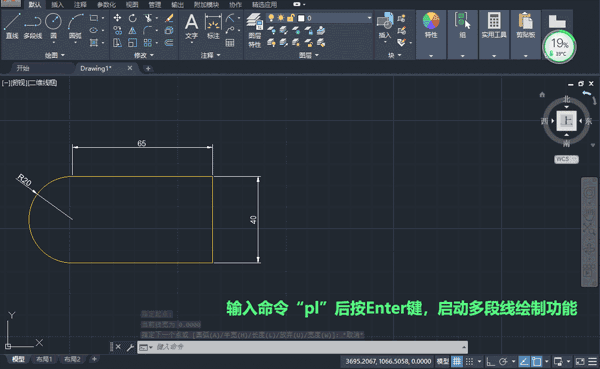

1.单击多段线功能按钮或者输入命令“pl”后按Enter键，启动多段线绘制功能；

2.在图形窗口中人任意位置单击指定多段线的第一点，按F8打开“正交”功能，将鼠标上移一个任意距离，输入【40】，完成第一段直线的绘制；

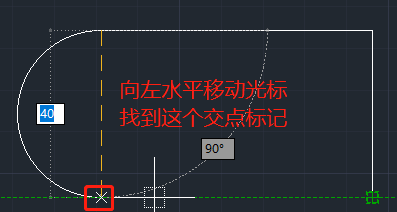

在很多情况下我们绘制的是水平和竖直的直线段，因此CAD提供了正交功能；（关于正交的名词解释，在前一节《直线》中有提到过，不清楚的可以去前一节学习）3.移动鼠标将绘图区域中的光标向左侧移动，输入【65】，绘制第二条直线；4.我们将完成圆弧的绘制，输入“A”，按Enter键，这里操作为的是将原来的直线绘制模式改为圆弧模式。注意看命令行的提示，可以看出圆弧的绘制方法很多，这里输入“R”并按Enter键，选择以半径的方式制定圆弧。输入半径【20】，并按Enter键；5.看命令行，我们还需要指定圆弧的端点，移动光标到起点处，在水平向左侧移动，这时我们可以看到有一条绿色的辅助线，继续向左移动，找到“x”这个交点标记，并在“x”处点击，这样圆弧算正式绘制完成。

6.输入”L”，按Enter键，切换直线绘制模式——向右侧移动光标，按Enter键——输入“CL”，将多段线闭合。全部操作步骤参考图如下：

直线与多段线的转换

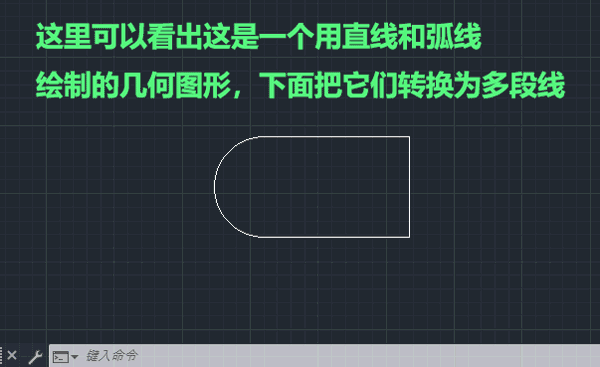

直接输入命令“PE”，按Enter键——然后输入多条命令“M”，按Enter键——选中全部的线，按Enter键——然后根据提示输入命令“y”（y就是yes的意思，表示确定将直线与和圆弧转换为多段线）——

接着输入命令“J”，连续按Enter两次，在按esc退出，这里表示多段线已经转换并合并完成，最后，再次选中这个几何图形的时候，选中的就是一个整体，并非一条单独的线段。

多段线转化直线

输入分解命令“x”，选择要转化的多段线，按Enter键即可。
