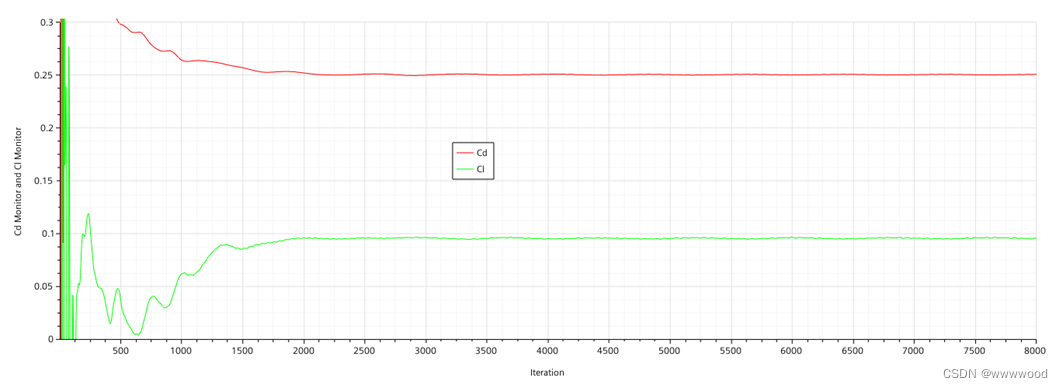

1、计算Cd至收敛后,关闭场景窗口 ↓

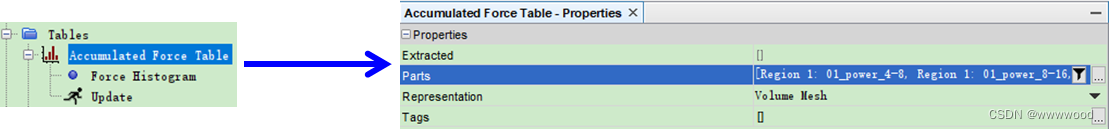

2、Tools>Tables右键>New Table>Accumulated Force Table,属性框的Parts选择风洞以外的所有边界 ↓

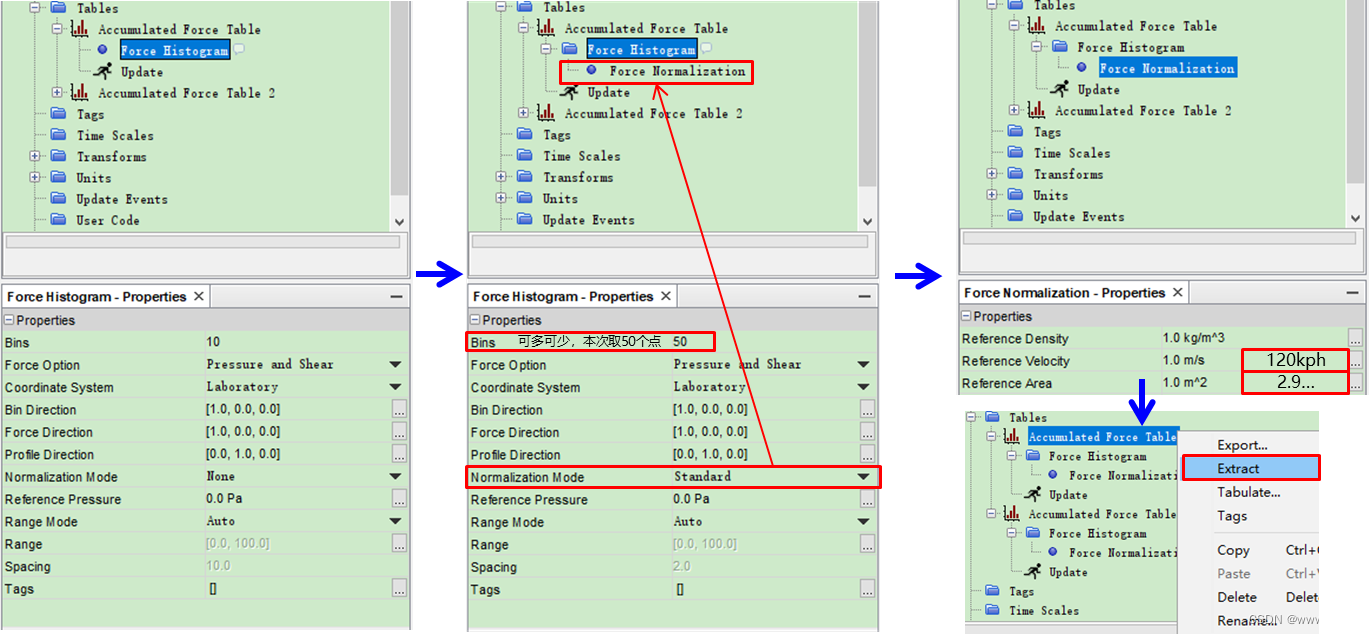

3、对Force Histogram属性及Force Normalization属性进行设置 ↓,最后Extract(每次更改参数后,都需要Extract,否则力系数累积曲线值会消失)。

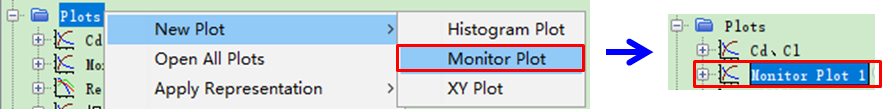

4、在Plots中生成新的Monitor Plot ↓

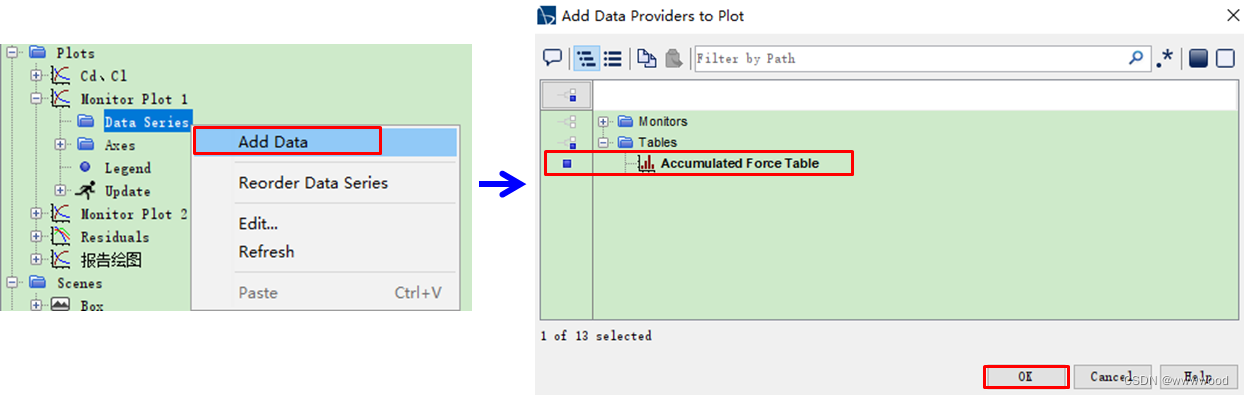

5、选择第3步中Extract的数据 ↓

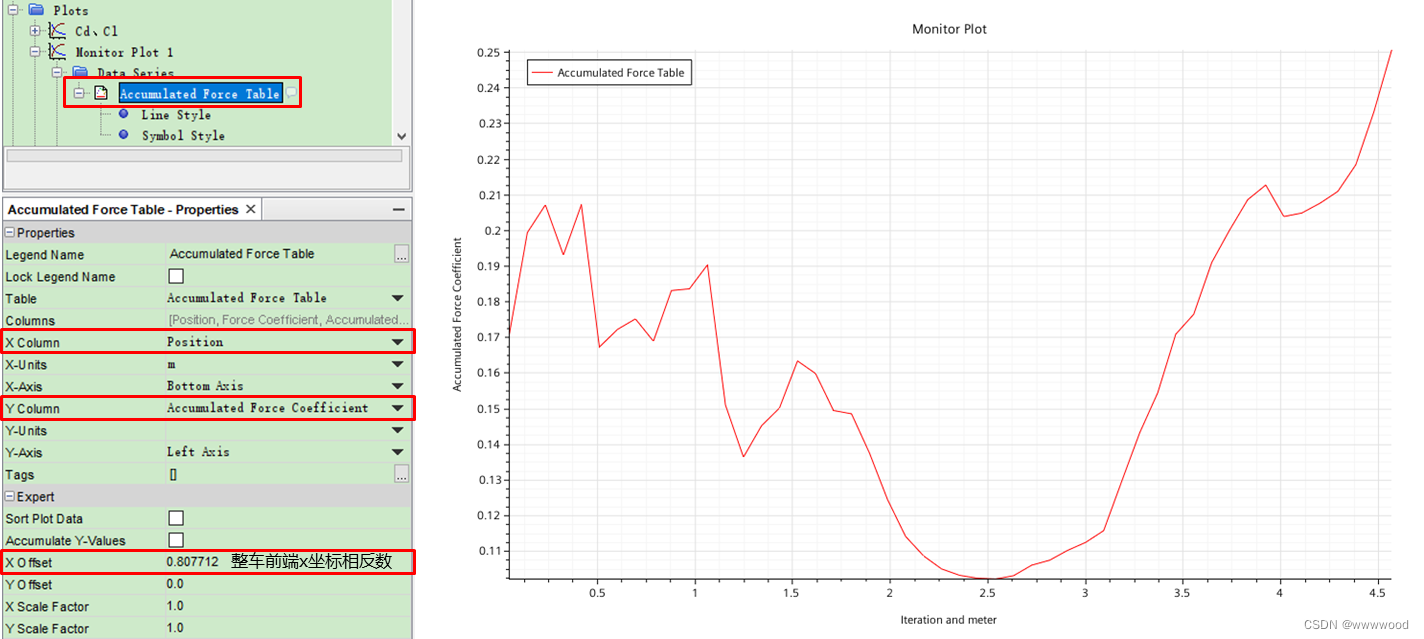

6、设置Accumulated Force Table属性,得到Cd累积曲线(对曲线取点数不满意,可对第3步中的50进行更改,并Extracct)↓

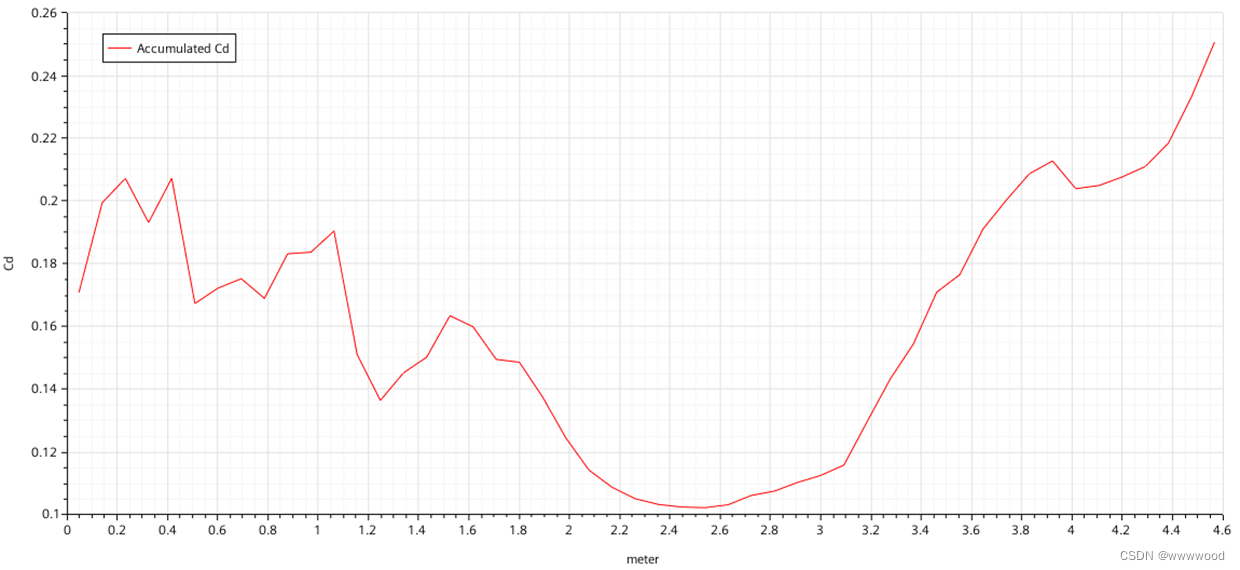

7、通过对Plots下的Monitor Plot 1进行坐标轴范围、标题名字、曲线粗细等的设置,以及Tools>Tables>Accumulated Force Coefficients名称更改,得到用户自定义的曲线模板 ↓

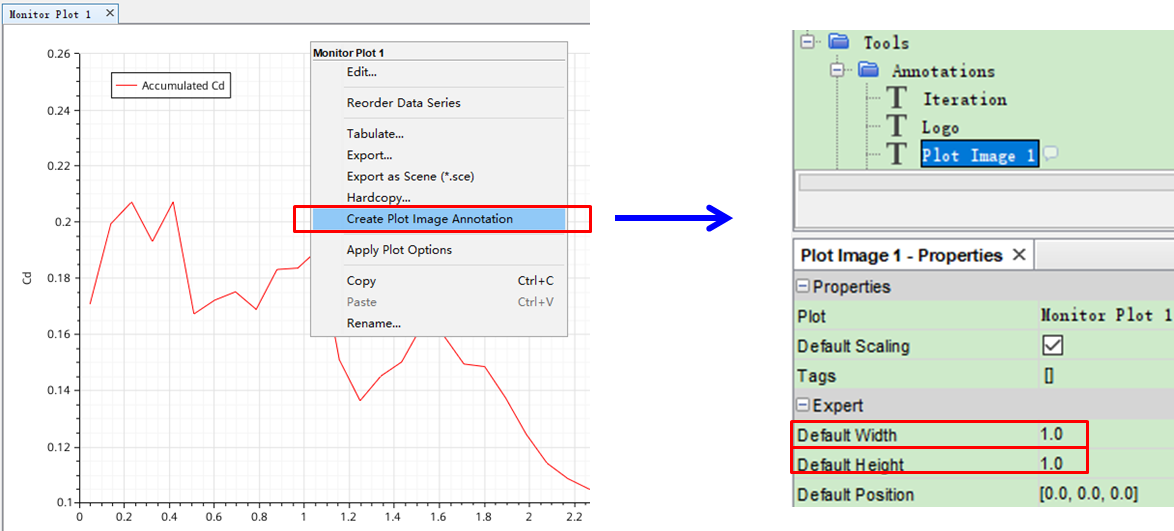

8、在阻力系数累积曲线场景下,空白处右键单击,选择Create Plot Image Annotation,并设置宽度和高度 ↓

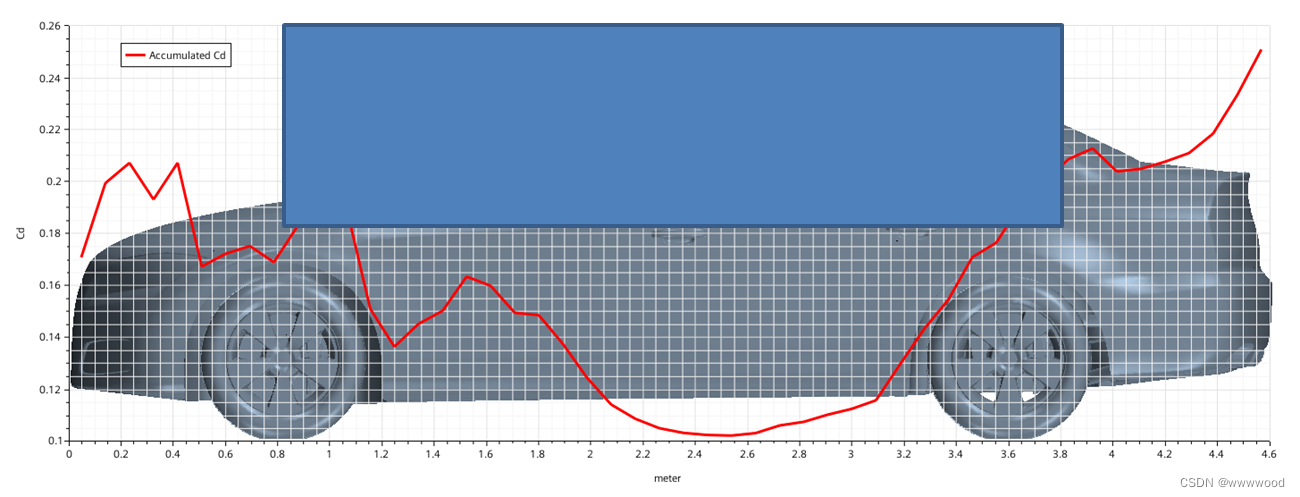

9、打开整车面网格场景,将Plot Image 1用鼠标拖入。↓

10、在Scenes>Geometry>Annotations>Plot Image 1属性,将Location设置为Background,调整整车大小及位置后,再将Location设置为Foreground(此时仍可通过Plots下àMonitor Plot 1调整曲线粗细) ↓

11、使用版本为2019.3
