solidworks槽口配合快速学习

solidworks在装配过程中,会有很多配合,有同轴心,重合,相切等,这些都比较常见。但在现实生活中,为了使装配比较方便,减少成本,减小加工精度,用的比较多的是槽口配合。接下来我会具体说说操作方式。

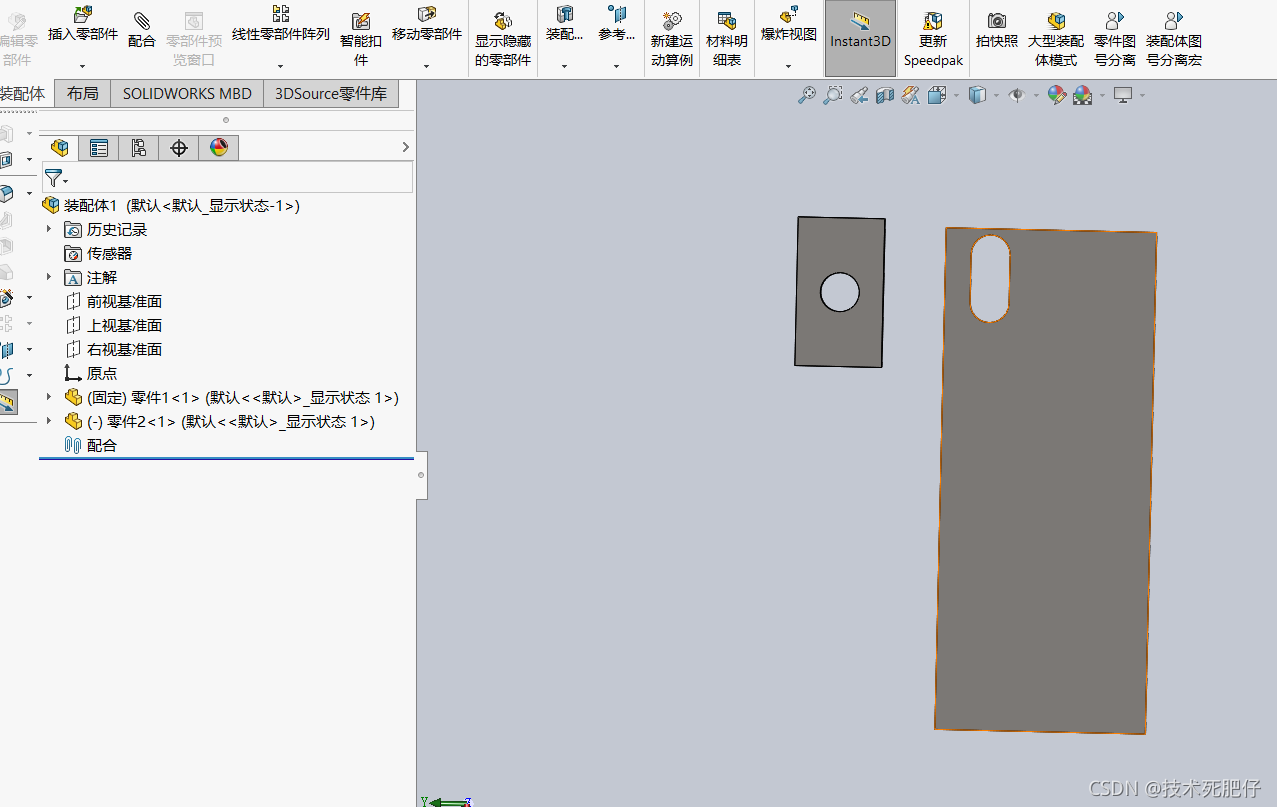

   1.首先建立装配图,然后打开两张零件图如下图所示。从图中可以看出一个零件上是有孔,另一个零件上开的是槽口。面对这种情况,一般新手会使用相切,事实上,这种配合方式并不对。应该用到槽口配合。
在这里插入图片描述

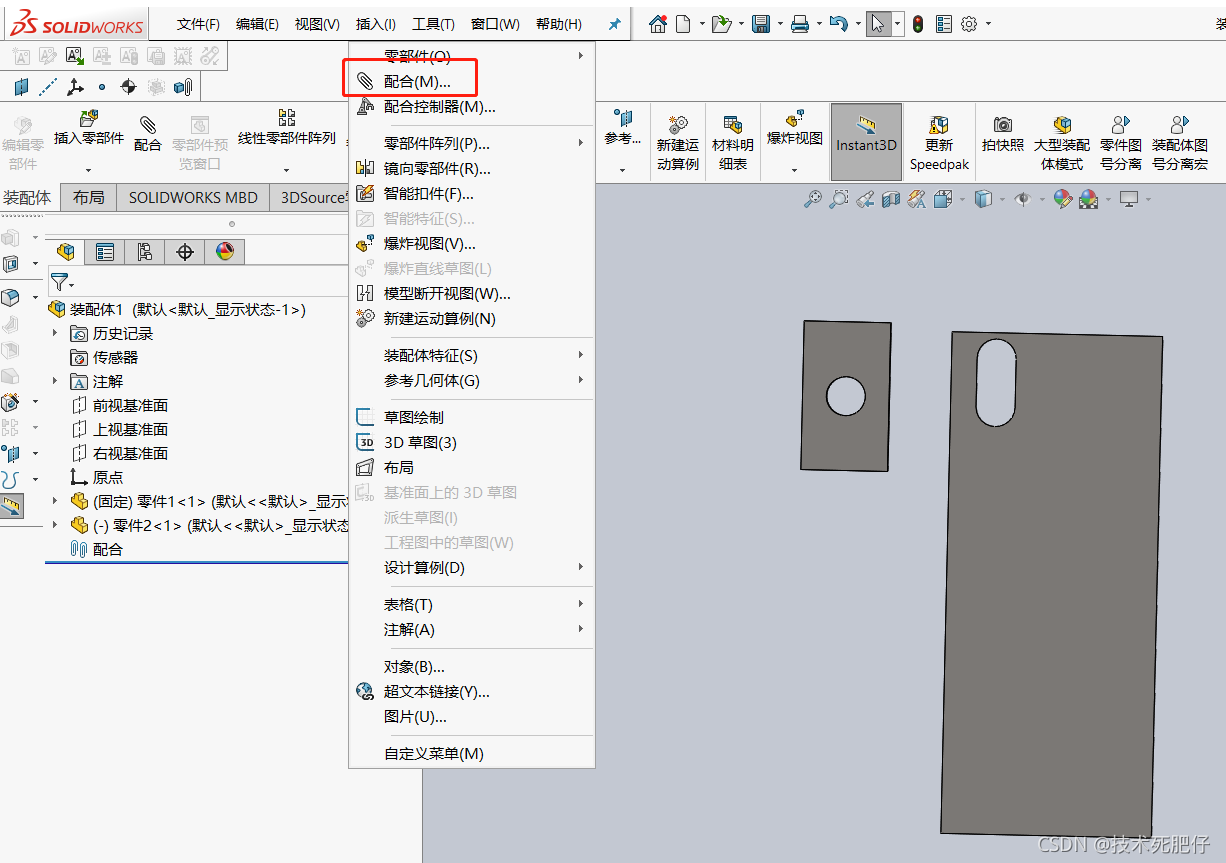

2.点击插入-配合
在这里插入图片描述

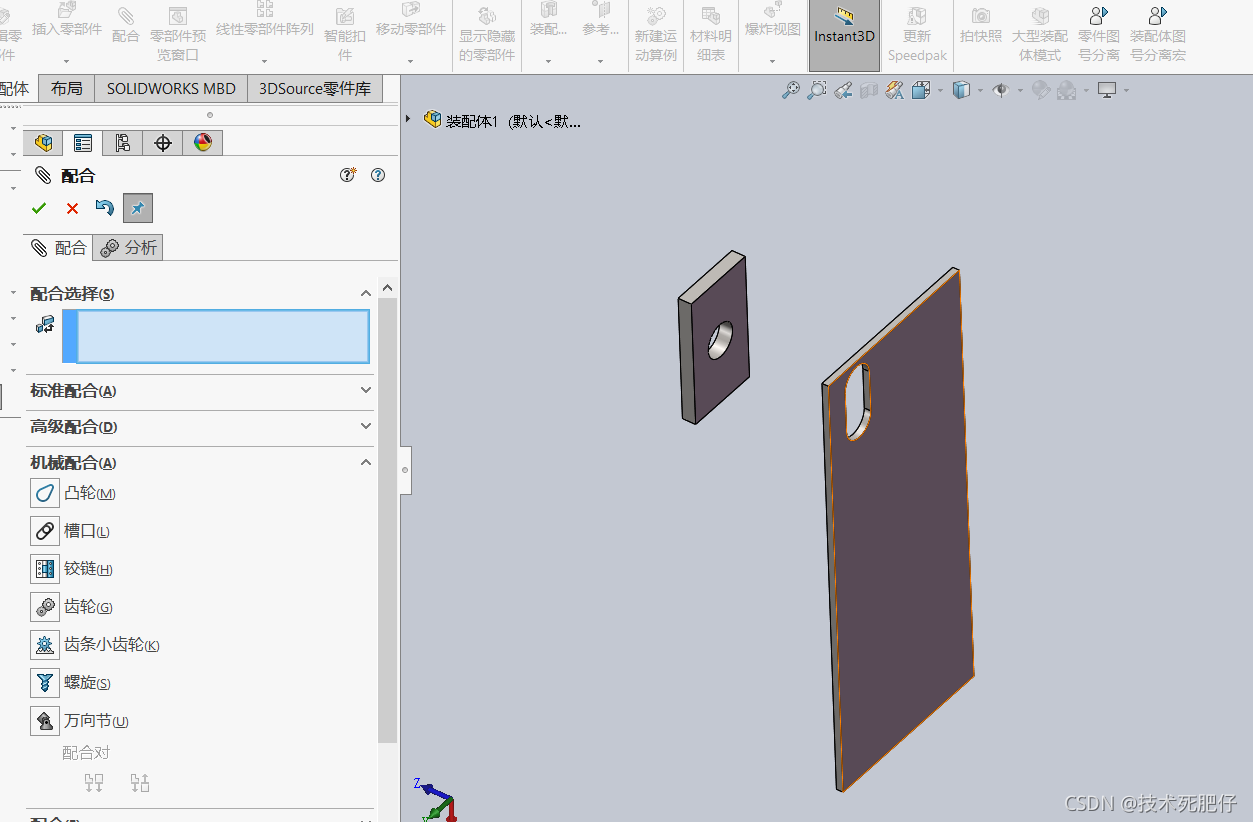

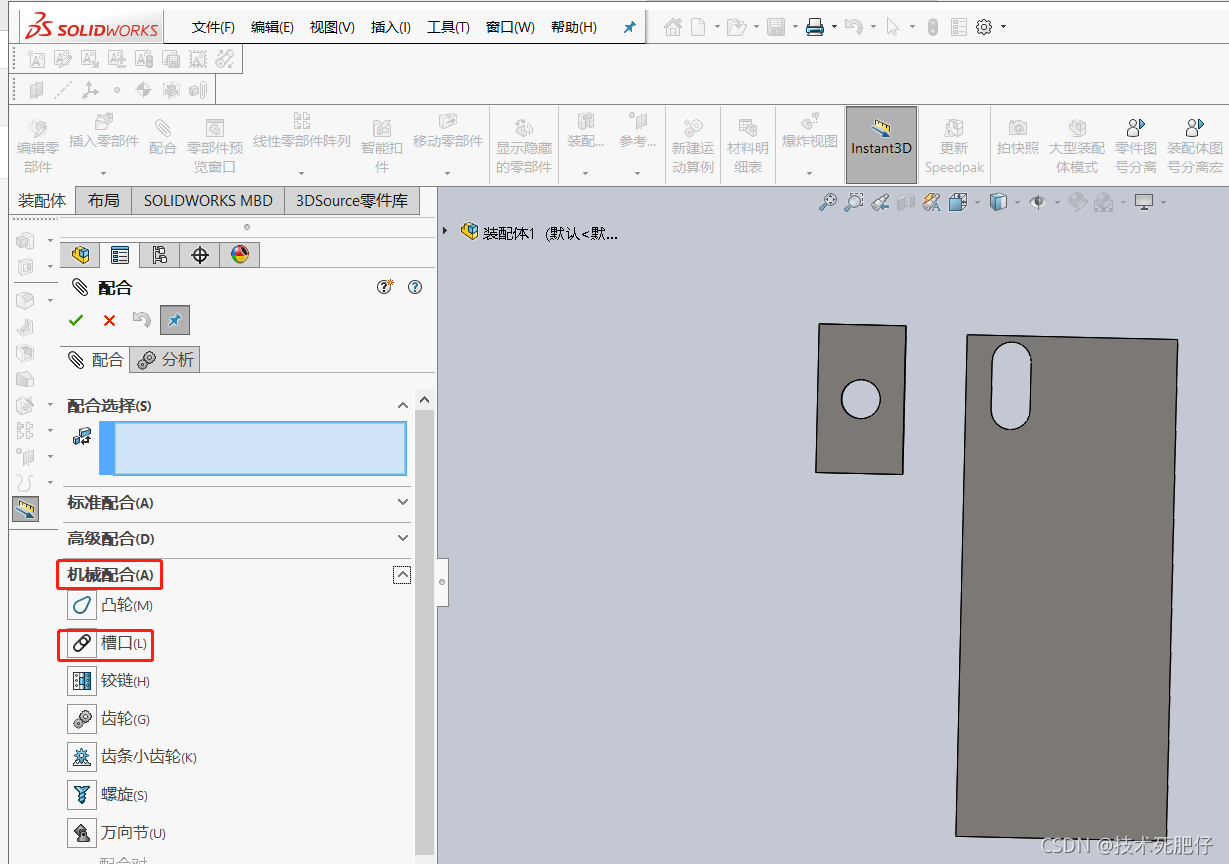

3.点击机械配合,然后选中槽口配合。
在这里插入图片描述

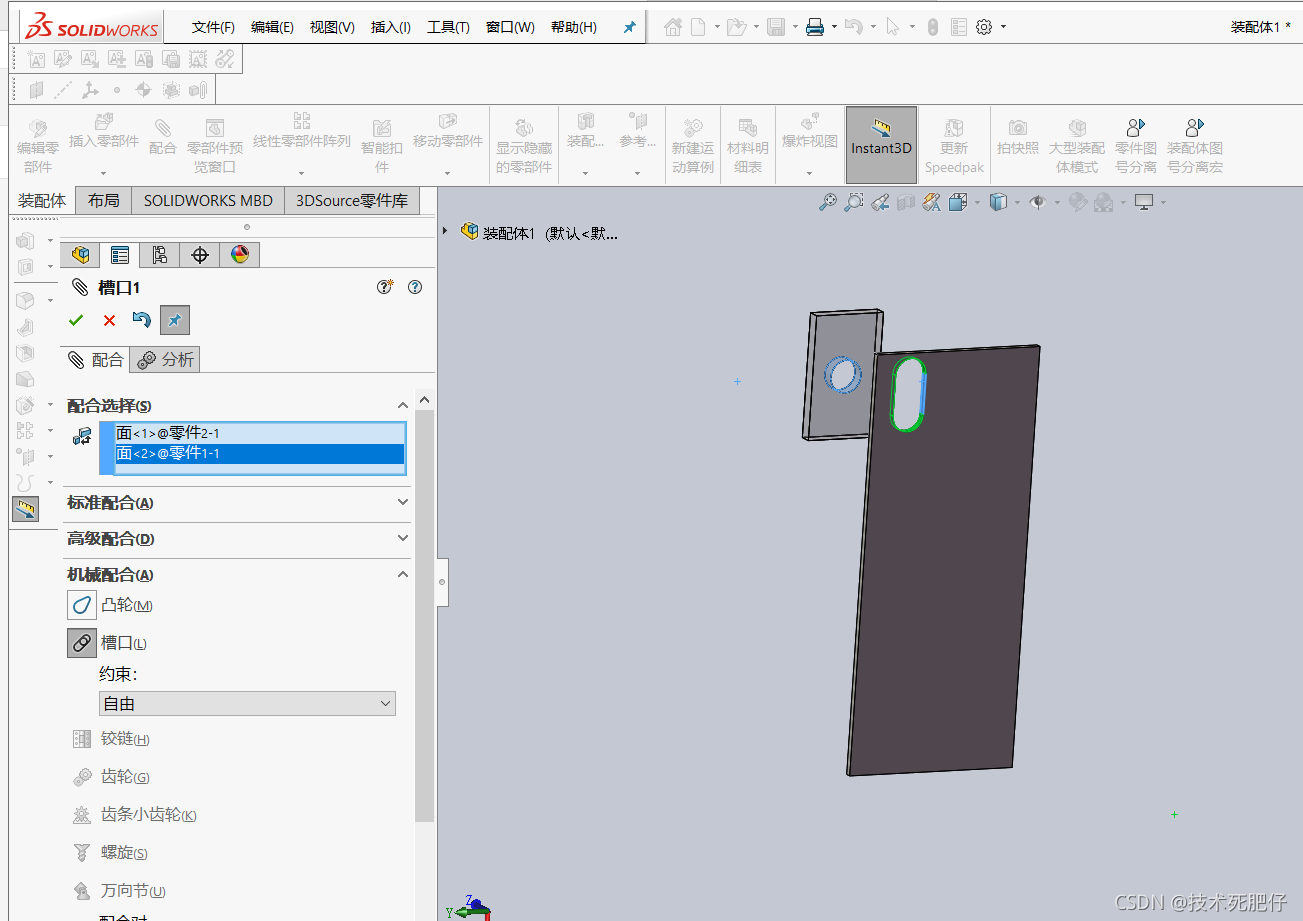

4.然后点击两个零件孔的边。
在这里插入图片描述

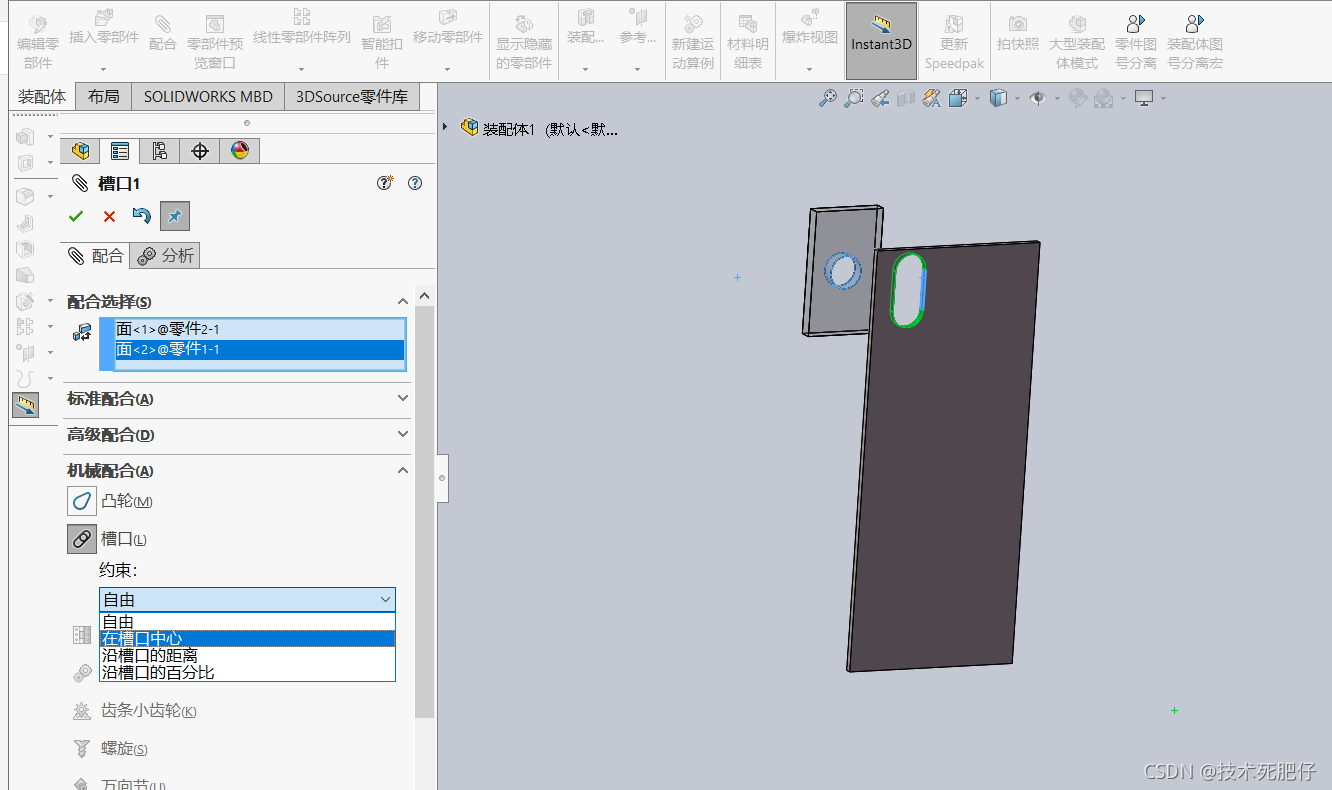

5.在约束的下拉菜单中可以选择几种方式,可以选择自由,在槽口中心等。一般是选择在槽口中心。选择完之后,点勾就完成了。
在这里插入图片描述
在这里插入图片描述

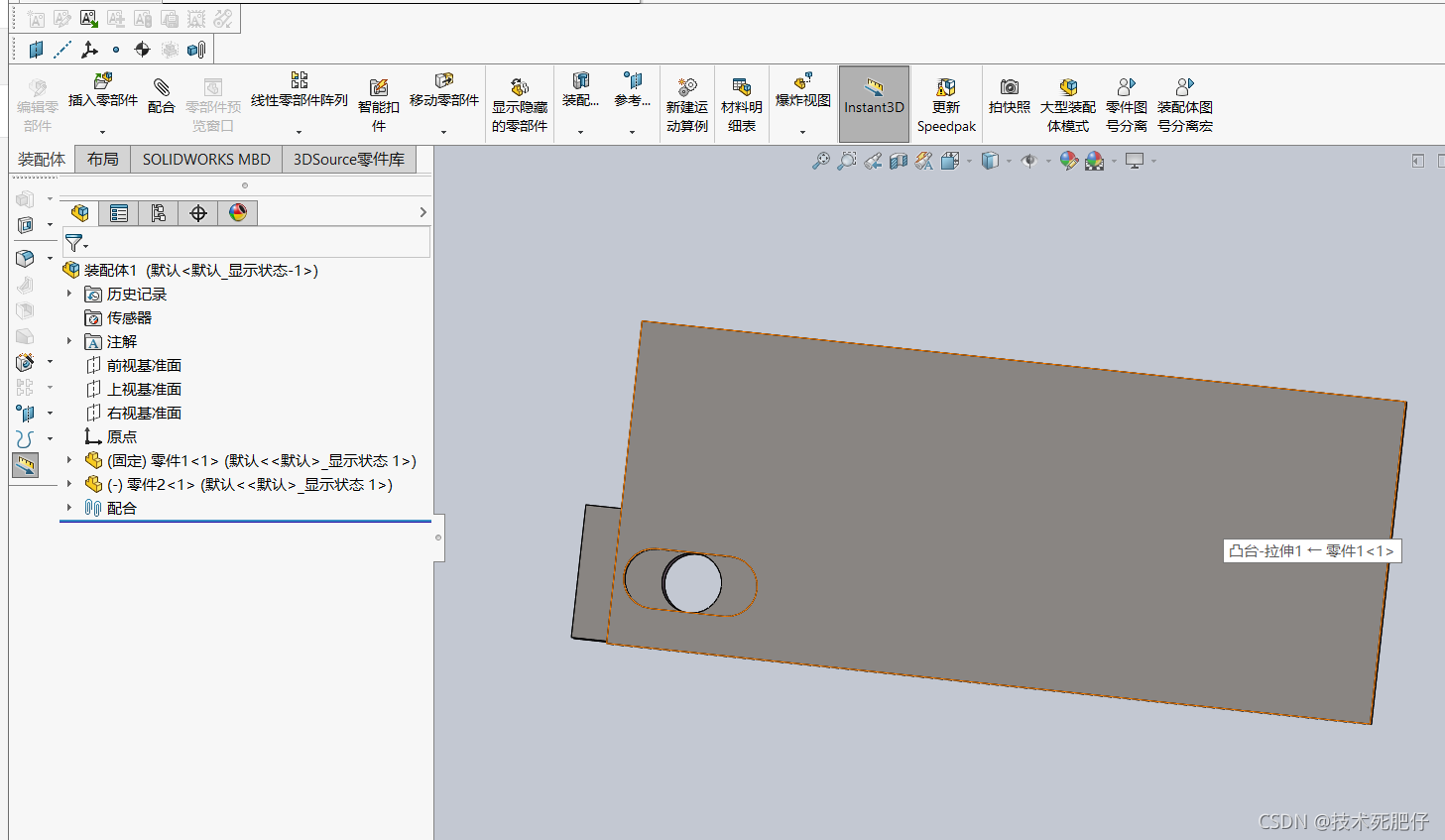

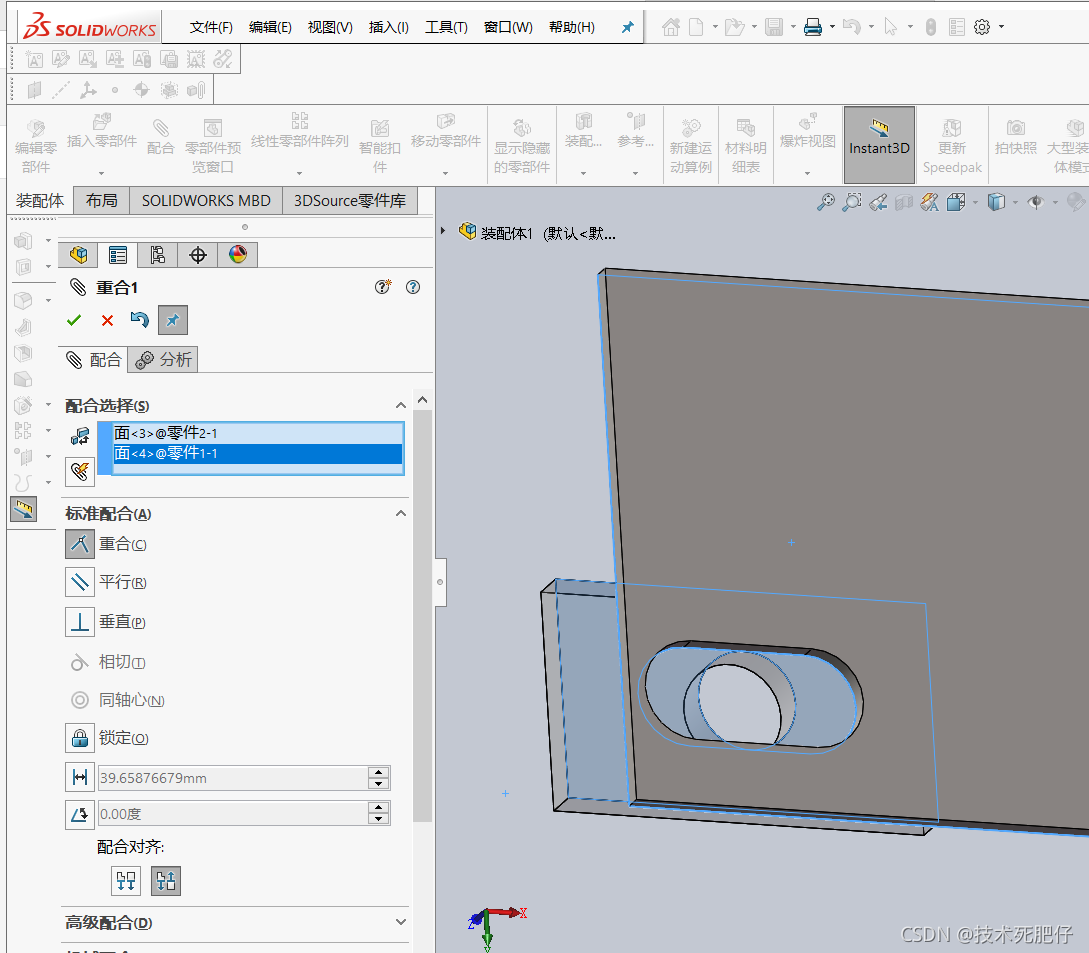

6.然后再将两个零件对应的面相重合,这两个零件就配合好了。
在这里插入图片描述
在这里插入图片描述
