Kicad最小布线宽度及Proe/Creo三维布线教程

1.打开组建diannaobuxian.asm，点击【应用程序】——【电缆】，进入布线模式。

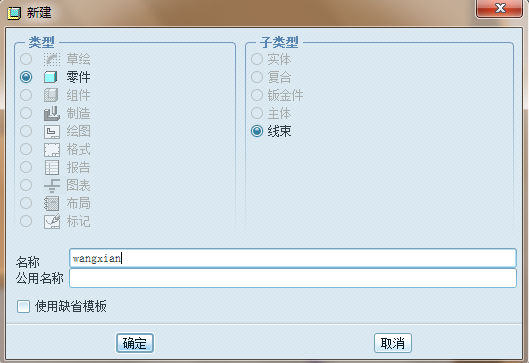

2.创建线束，点击

命名为wangxian，取消使用缺省模板，使用mmns_part_solid。

3.创建线轴，点击

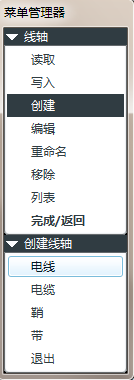

选择【创建】，选择【电线】，命名为“10_blue”，意思是直径10mm的蓝色的线，以后的单芯电缆就可以这样命名，好记易看易明白。

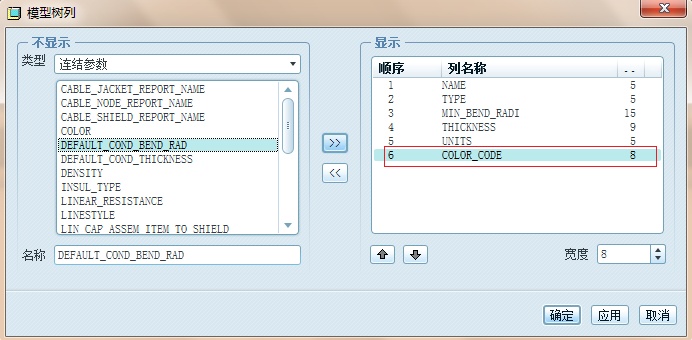

4.在弹出的电气参数对话框中，我们就可以定义电缆的一些参数了，例如颜色、直径、最小折弯半径等。默认的列表中没有颜色选项，我们需要调出来，该对话框中点击“视图——列”，将colour选项有不显示栏转到显示栏里。如图。然后确定。回到电气参数对话框，修改min_bend_radius （最小折弯半径），thickness（电缆带绝缘层的直径）。点击应用和确定，然后点“完成/返回”。

5.定义零件为可接电缆的连接件。

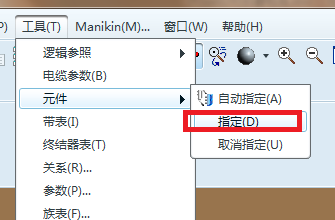

1）“工具——元件——指定”。

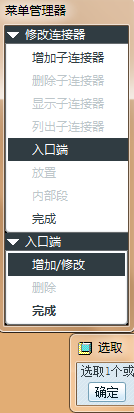

2）选择下图的零件。我们选择“入口端”，然后点刚才选择的零件上的坐标系（坐标系一定按照上一篇的规则创建）。然后点确定。弹出输入深度的对话框，我们可以输入5，也可以不输入接受默认的0。

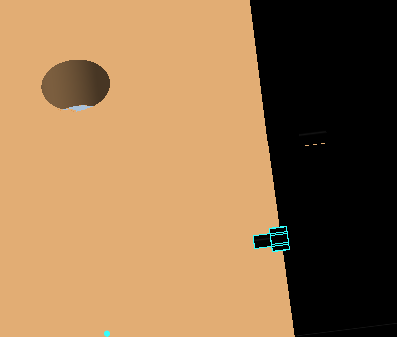

点击坐标系

3）菜单栏会多出“端口类型”，如图。我们选用【线】。然后点击完成。

用同样的方法定义一下端子。

“端口类型”的3个选项的意思上面已经解释过。现在再解释一遍：【线】是指单芯电缆，当我们要接入单芯电缆时，就选用该种形式。【倒圆角】是指多芯电缆，即此端口接入多芯电缆时，要采用该形式。【平整】是指扁平线。后两种将在实例2和3中用到，在此做一下了解即可。

6.布线：“插入——布线电缆”或

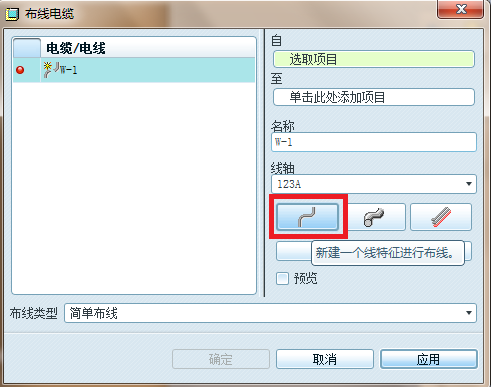

，弹出布线对话框，如图。我们点

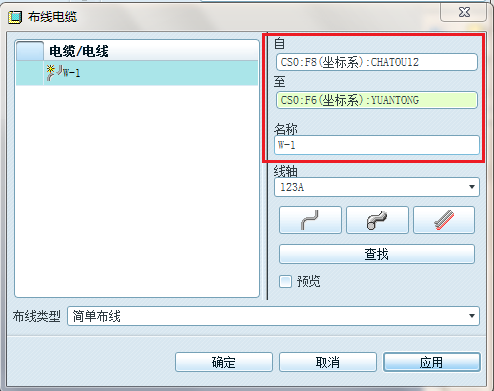

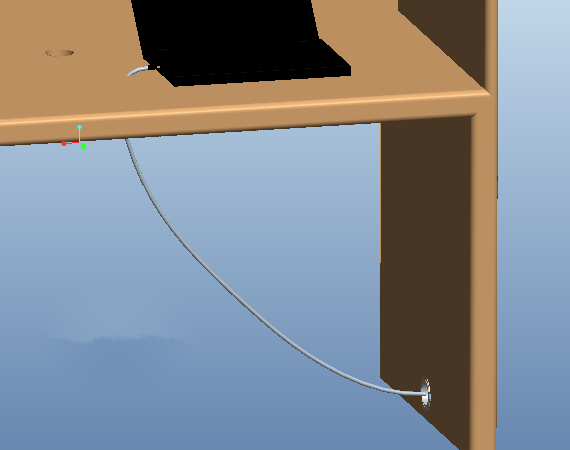

创建一个线缆特征，proe中翻译的线缆就是指单芯电缆。名称和线轴选项系统会自动填写上，我们都可以修改。因为我们现在就创建了一个线轴，所以我们接受系统默认的。将来线轴建立的多了以后，我们在创建电缆特征时，选用合适的线轴。创建完电缆特征以后，我们就可以布置电缆了，点击图中的“自„„”，然后选择端子1的坐标系，再点“至„„”，然后选择端子2的坐标系，点击确定。电缆布置完成。

7.电缆走向的修改。如果位置不是我们想要的，我们点

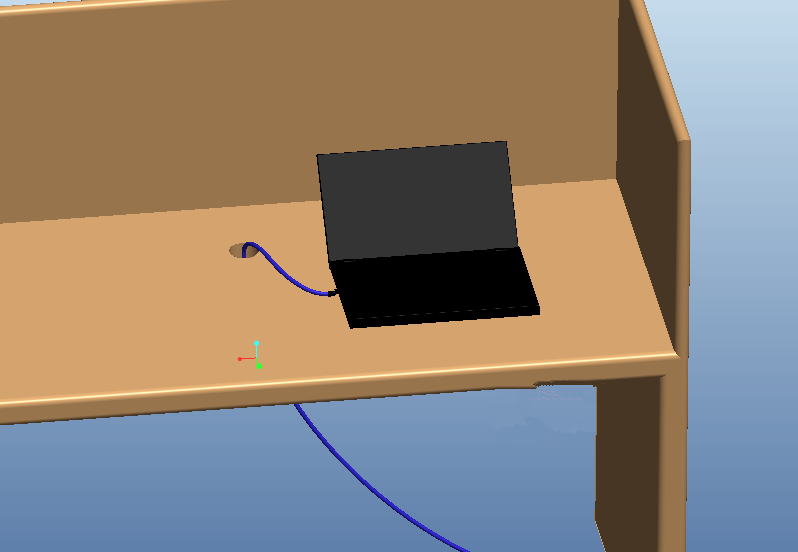

按钮进行修改。点击中心线使电缆变为中心线显示状态。我们选取刚才布得电缆，点击桌面孔的轴，可以看见电缆穿过了孔。

注意一个问题：当修改完都修改完，退出后，发现还需要再改改路径，仍然选进行修改，但是点位置的编辑模式是灰色的不能选择，可以随意点一个位置，发现又多加了一个控制点，电缆走向完全乱套，没有关系，你会发现按钮就可以选择了，点进如编辑模式，右击刚加的点，然后删除，电缆又恢复原样。再选择要修改的点，进行位置修改。

点击如下图标就会变成中心线的形式。

​

8.完成。
