Mastercam 2017举升/直纹曲面创建教程

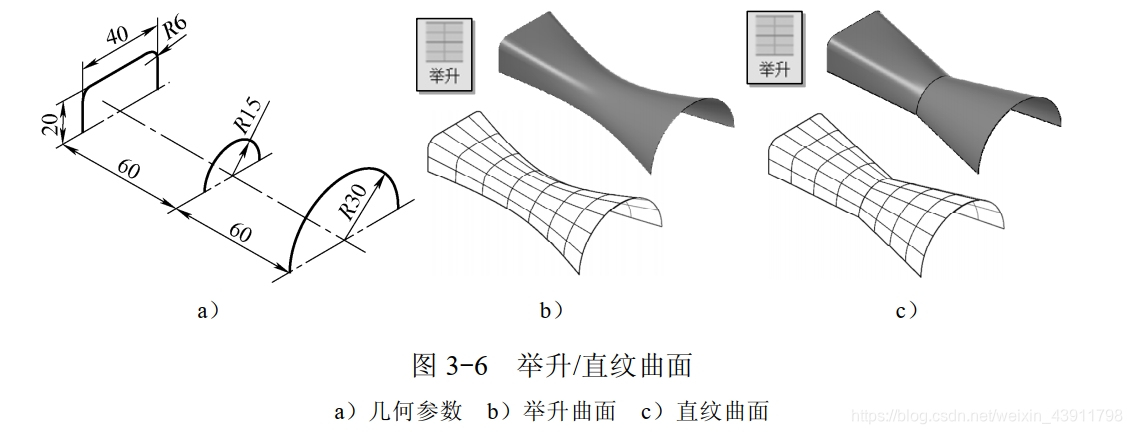

举升/直纹曲面是将指定的两个或两个以上的截面曲线，按选择的先后顺序和一定规则拟合而成的平滑曲面。若每个截面曲线之间用曲线连接，则称之为举升曲面；若用直线相连，则为直纹曲面。举升/直纹曲面如图3-6所示。

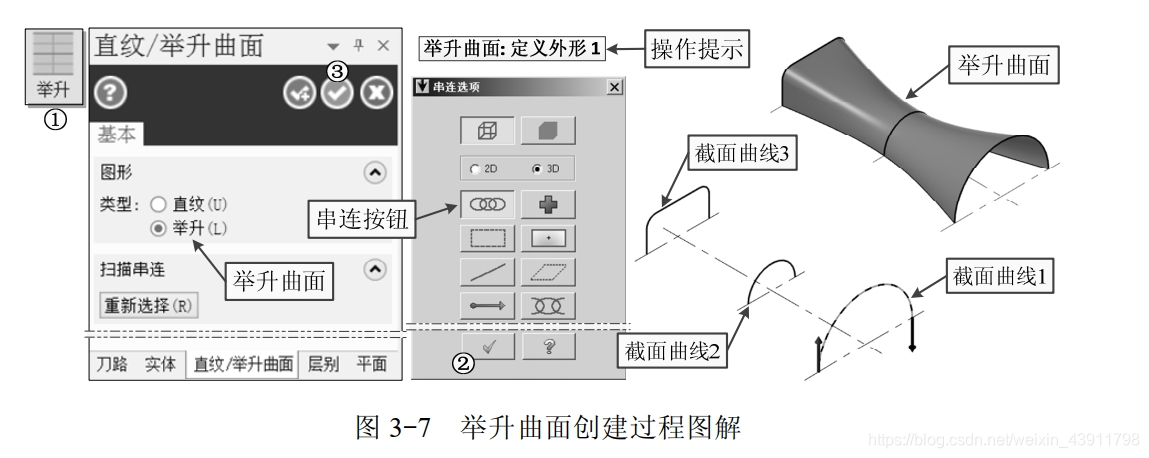

   举升曲面与直纹曲面创建方法基本相同。现以图3-6b所示的举升曲面为例介绍其创建方法，创建步骤如图3-7所示。

   1）单击“曲面一创建一举升目”功能按钮，弹出“串连选项”对话框和操作提示：“举升曲面：定义外形1"，同时激活“直纹/举升曲面”管理器。

   2）确认图形类型为“举升”单选按钮有效（默认的），确认“串连”按钮按下，按操作提示依次选择大、小圆弧和槽线截面，单击“确认”按钮 完成截面曲线的选择。注意，

串连的方向与起点必须相同。

   3）单击“确定”按钮回，生成举升曲面。

   举升/直纹曲面创建时截面线串连选择时的顺序、方向与起点等对曲面的生成有很大的影响。以下给出几例供学习参考。

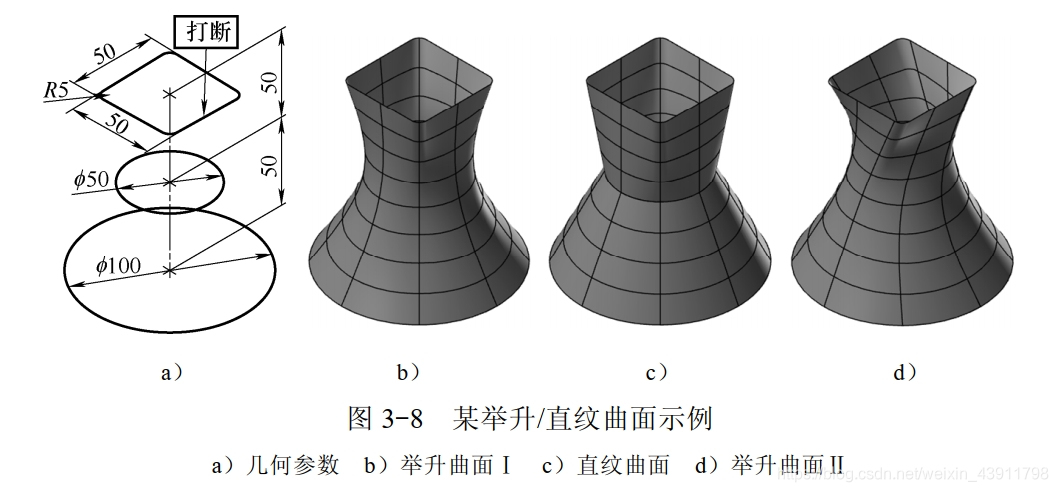

图3-8所示为某举升/直纹曲面示例。图3-8a所示为截面曲线几何参数，由于圆的起点默认为右侧，因此要将上方框右侧直线中点打断并作为串连选择的起点，图3-8b，c所示分别为对应生成的举升曲线与直纹曲线。若不打断，则串连选择的起点一般为直线的端点。图3-8d所示为未打断直线时以直线右上端点为起点的举升曲面，注意其产生了扭曲。

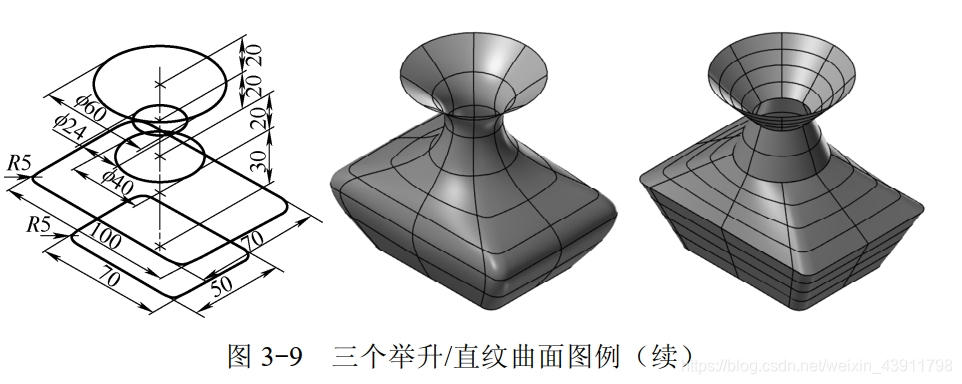

   图3-9所示为三个举升/直纹曲面图例，供学习时参考。
