Mastercam 2017图形快速移动到原点方法

移动到原点功能是专为加工设计的，其可将二维图形或三维模型上的指定点连同图形一起移动到世界坐标系原点，对加工编程而言可理解为建立工件坐标系。

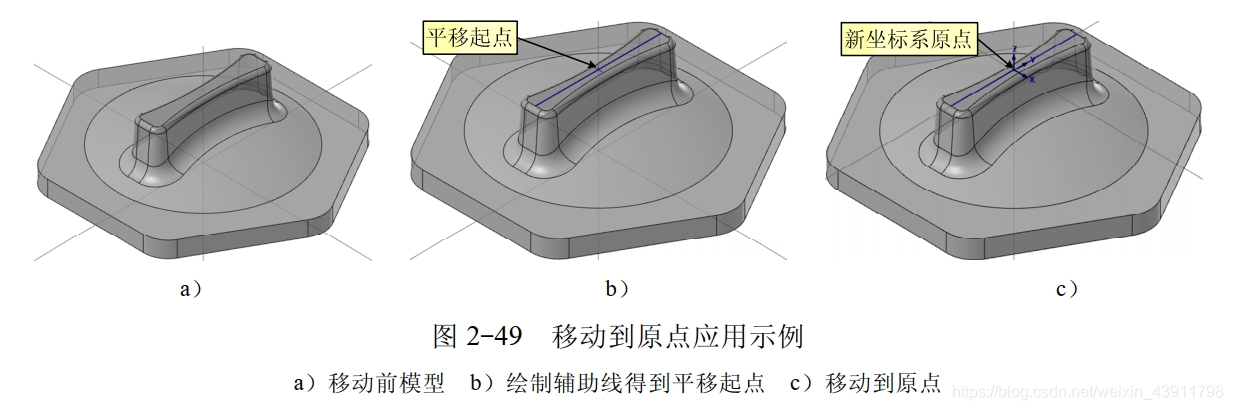

图2-49所示为移动到原点应用示例。图2-49a所示为某三维几何体模型，其建模时的Z方向原点为六角台底面，而按照数控加工的习惯用法更倾向于建立在工件上表面，因此，首先在上表面绘制一条辅助线，然后执行移动到原点操作并捕抓直线中点，如图2-49b所示，这一点也是移动到原点操作中的起点。

   移动到原点的操作步骤如下：

1）按下功能键，显示坐标线。单击“转换一转换一移动到原点”功能按钮，弹出操作提示：“选择平移起点"。

2）用鼠标捕抓图2-49b所示的平移起点，平移起点及图形立即移动至坐标系原点，如图2-49c所示，图中开启了坐标线和坐标系指针。
